首页/供电、充电及保护/电源/用于DIN导轨安装的电源装置/电源
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT
  • 电源-STEP3-PS/1AC/5DC/3/PT

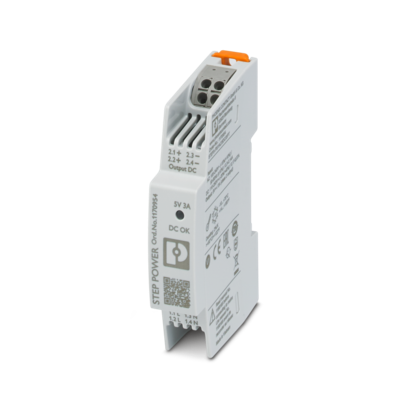

电源

STEP3-PS/1AC/5DC/3/PT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1170954
无现货
起订量： 1
预计货期：  实际交期请联系客服

初级开关电源， STEP POWER， 直插式连接， DIN导轨或直接安装， 输入: 1相， 输出: 5 V DC / 3 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 电源系统配置

      星形网络 (TN，TT，IT (PE))

    • 输入电压范围

      100 V AC ... 240 V AC -15 % ... +10 %

    • 国家电网典型电压

      120 V AC

    • 国家电网典型电压

      230 V AC

    • 电源电压的电压类型

      AC/DC

    • 冲击电流

      典型值 30 A (25 °C)

    • 冲击电流积分 (I2t)

      典型值 0.14 A2s

    • 频率范围 (fN)

      50 Hz ... 60 Hz ±10 %

    • 电网缓冲时间

      典型值 18 ms (120 V AC)

    • 电网缓冲时间

      典型值 80 ms (230 V AC)

    • 电耗量

      0.3 A (100 V AC)

    • 电耗量

      0.14 A (240 V AC)

    • 吸合时间

      典型值 2 s

    • 设备电源保险丝

      1.25 A 内置（设备保护）慢熔断

    • 推荐使用的输入保护断路器

      6 A ... 16 A (特性B、C、D、K)

    • PE放电电流

      < 0.25 mA

    • 直流电运行

    • 输入电压范围

      110 V DC ... 250 V DC -20 % ... +10 %

    • 电耗量

      0.17 A (110 V DC)

    • 电耗量

      0.07 A (250 V DC)

  • 输出数据

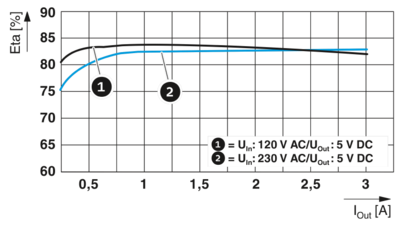

    • 效率

      > 82 % (120 V AC)

    • 效率

      > 82.5 % (230 V AC)

    • Efficiency Level

      VI

    • 额定输出电压

      5 V DC

    • 额定输出电流（IN）

      3 A

    • 防短路保护

      是

    • 防空转

      是

    • 衰减

      > 50 °C ... 70 °C (2 % / K)

    • 振幅因数

      典型值 3

    • 振幅因数

      典型值 4.2

    • 输出功率（PN）

      15 W

    • 并连

      是，使用二极管可实现功率增加和冗余增加

    • 串连

      是的，用于较高的输出电压

    • 反馈电压电阻

      ≤ 10 V DC

    • 输出端处的过电压保护 (OVP)

      < 10 V DC

    • 残波

      典型值 150 mVSS

    • 控制偏差

      < 1.5 % (静态负载变化 10% ... 90%)

    • 控制偏差

      < 5 % (动态负载变化10% ... 90%，(10 Hz))

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 上升时间

      典型值 100 ms (UOut = 10 % ... 90 %)

    • 最小空载功耗

      < 0.1 W (120 V AC)

    • 最大空载功耗

      < 0.1 W (230 V AC)

    • 最小额定负载功耗

      < 3.4 W (120 V AC)

    • 最大额定负载功率损耗

      < 3.2 W (230 V AC)

  • 连接数据

    • 输入

    • 位置

      1.x

    • 连接技术

    • 位置标识

      1.1， 1.2 (L)， 1.3， 1.4 (N)

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 2.5 mm²

    • 刚性

      1 mm² (推荐)

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性

      1 mm² (推荐)

    • 柔性带没有塑料套管的冷压头

      0.5 mm² ... 1.5 mm²

    • 柔性带没有塑料套管的冷压头

      1 mm² (推荐)

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 1 mm²

    • 柔性带配有塑料套管的冷压头

      1 mm² (推荐)

    • AWG

      17

    • AWG

      24 ... 14 (Cu)

    • 剥线长度

      10 mm (刚性/柔性)

    • 剥线长度

      10 mm (冷压头)

    • 输出

    • 位置

      2.x

    • 连接技术

    • 位置标识

      2.1， 2.2 (+)， 2.3， 2.4 (-)

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 2.5 mm²

    • 刚性

      1 mm² (推荐)

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性

      1 mm² (推荐)

    • 柔性带没有塑料套管的冷压头

      0.5 mm² ... 1.5 mm²

    • 柔性带没有塑料套管的冷压头

      1 mm² (推荐)

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 1 mm²

    • 柔性带配有塑料套管的冷压头

      1 mm² (推荐)

    • AWG

      17

    • AWG

      24 ... 14 (Cu)

    • 剥线长度

      10 mm

  • 信号处理

    • LED信号

    • 信号类型

      LED

    • 信号阈值

      > 0.9 x UN (UN = 5 V DC) (LED亮起绿色)

    • 信号阈值

      < 0.9 x UN (UN = 5 V DC) (LED熄灭)

  • 电气特性
    • 相数

      1

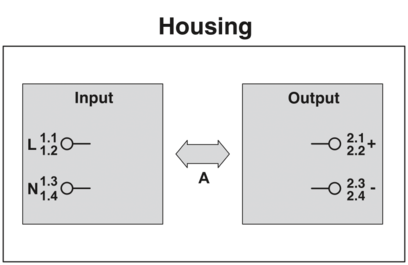

    • 绝缘电压输入／输出

      4 kV AC (类型测试)

    • 绝缘电压输入／输出

      3.75 kV AC (常规测试)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      STEP POWER

    • MTBF (IEC 61709, SN 29500)

      > 2746000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 1439000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 913000 h (50 °C)

    • 环保指令

      RoHS指令2011/65/EU

    • 环保指令

      WEEE

    • 环保指令

      Reach

    • 绝缘特性

    • 保护等级

      II (在关闭的控制柜中)

    • 污染等级

      2

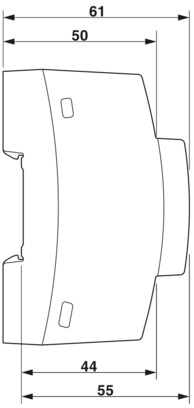

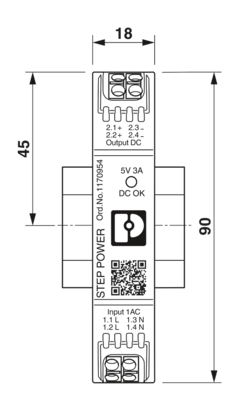

  • 尺寸

    • 产品尺寸

    • 宽度

      18 mm

    • 高度

      90 mm

    • 深度

      61 mm

    • 深度

      55 mm (设备深度（DIN导轨安装式）)

    • 水平针距

      1 分区 (DIN 43880)

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      30 mm / 30 mm

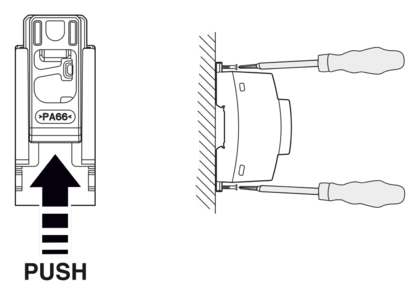

  • 安装
    • 安装类型

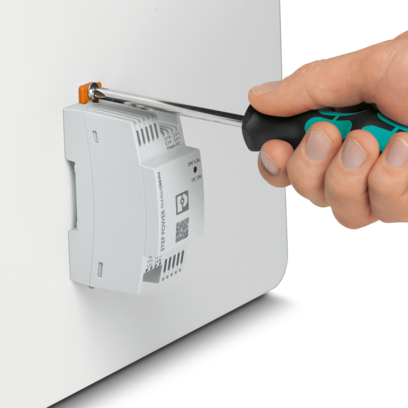

      DIN导轨或直接安装

    • 组装说明

      可并排安装：水平间距0 mm，垂直间距30 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

    • 带保护涂层

      否

  • 材料规格
    • 阻燃等级，符合UL 94

      V0 (壳体、接线端子、基座锁扣)

    • 外壳材料

      塑料

    • 外壳材料

      PC

    • 卡脚插销材料

      Polyamid

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -10 °C ... 70 °C (Derating: > 50 °C; 2 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -25 °C

    • 最大高度

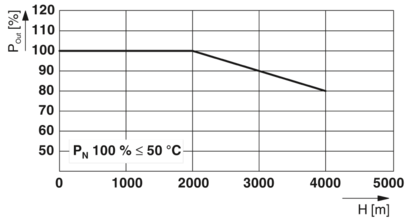

      ≤ 4000 m (> 2000 m，衰减: 10 %/1000 m)

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击力（运行）

      每个空间方向上30g，18 ms (IEC 60068-2-27)

    • 振动（操作）

      < 15 Hz，幅度±2.5 mm (IEC 60068-2-6)

    • 振动（操作）

      15 Hz ... 150 Hz，2.3g，90 min.

    • 温度代码

      T4 (-10 ... +70 °C; > 50 °C, Derating: 2 %/K)

  • 标准和规范

    • 过电压类别

    • EN 61010-1

      II (≤ 4000 m)

    • 过电压类别

    • EN 62477-1

      III (≤ 2000 m)

    • 电气安全

    • 标准标识

      电气安全

    • 标准/规格

      IEC 61010-1 (SELV)

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

    • 安全隔离

    • 标准标识

      安全隔离

    • 标准/规格

      IEC 61558-2-16

    • 低压电源，DC输出

    • 标准标识

      低压电源，DC输出

    • 标准/规格

      EN 61204-3

    • 测量、控制与实验室使用电气设备的安全要求

    • 标准标识

      测量、控制与实验室使用电气设备的安全要求

    • 标准/规格

      IEC 61010-1

    • 家用及类似用途的电气设备 - 安全

    • 标准标识

      家用及类似用途的电气设备安全性

    • 标准/规格

      DIN EN 60335-1

    • 电动汽车传导充电系统 - 第21-2部分：非车载电动汽车充电系统的电磁兼容性要求

    • 标准标识

      电动汽车传导充电系统——第 21-2部分：非车载电动汽车充电系统的电磁兼容性要求

    • 标准/规格

      IEC 61851-21-2

    • 注意事项

      级 B

  • 认证

    • UL

    • 标识

      UL 1310 Class 2 Power Units

    • UL

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL

    • 标识

      UL/C-UL Listed UL 61010-2-201

    • UL

    • 标识

      UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 辐射干扰

      噪音干扰符合EN 61000-6-3（住宅和商业）以及EN 61000-6-4（工业）标准的要求

    • 抗干扰

      EN 61000-6-2:2005

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • 谐波电流

    • 标准/规程

      EN 61000-3-2

    • 标准/规程

      EN 61000-3-2（A类）

    • 闪光器

    • 标准/规程

      EN 61000-3-3

    • 频率范围

      0 kHz ... 2 kHz

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      非对称 4 kV (强度测试4)

    • 输出

      非对称 2 kV (强度测试 3)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      对称 2 kV (强度测试4)

    • 输入

      非对称 4 kV (强度测试4)

    • 输出

      对称 1 kV (强度测试 3)

    • 输出

      非对称 2 kV (强度测试 3)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入／输出

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 电压

      230 V AC

    • 频率

      50 Hz

    • 压降

      70 %

    • 时间段数量

      25 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 压降

      40 %

    • 时间段数量

      10 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 压降

      0 %

    • 时间段数量

      1 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

    • 标准C

      对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。
