首页/供电、充电及保护/电动汽车充电技术/直流充电枪/DC充电枪
  • DC充电枪-EV-T2M4CC-DC80A-10M16ESBK11
  • DC充电枪-EV-T2M4CC-DC80A-10M16ESBK11
  • DC充电枪-EV-T2M4CC-DC80A-10M16ESBK11
  • DC充电枪-EV-T2M4CC-DC80A-10M16ESBK11
  • DC充电枪-EV-T2M4CC-DC80A-10M16ESBK11
  • DC充电枪-EV-T2M4CC-DC80A-10M16ESBK11
  • DC充电枪-EV-T2M4CC-DC80A-10M16ESBK11

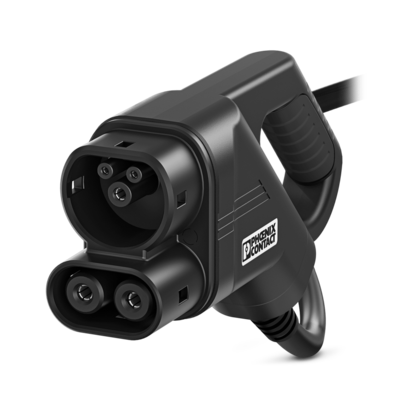

DC充电枪

EV-T2M4CC-DC80A-10M16ESBK11

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1106949
无现货
起订量： 1
预计货期：  实际交期请联系客服

CHARX connect standard，CCS 2 类，直流充电线缆， 80 A 永久， 1000 V DC，配备车辆充电连接器和自由出线端， 电缆: 10 m，黑色，直头，连接有PP触点，带可更换的插头外框，带模拟量温度传感器，菲尼克斯电气标识，注意：电缆长度超过10 m的标准规范长度。，IEC 62196-3，用于使用直流电(DC)为电动汽车(EV) 充电

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      充电电缆的颜色外观和光泽度可能存在差异。

  • 产品属性
    • 产品类型

      DC充电电缆

    • 产品系列

      CHARX connect standard

    • 技术

      Combined Charging System

    • 应用

      用于使用直流电(DC)为电动汽车(EV) 充电

    • 应用

      安装在电动汽车充电站(EVSE)上

    • 型号

      直流充电线缆

    • 型号

      配备车辆充电连接器和自由出线端

    • 外型

      连接有PP触点

    • 外型

      带可更换的插头外框

    • 外型

      带模拟量温度传感器

    • 贴标

      菲尼克斯电气标识

    • 标识

      14.1 mm x 44.8 mm（客户徽标，根据要求）

    • 充电标准

      CCS 2 类

    • 充电模式

      模式4

  • 电气特性
    • 信号传输类型

      脉冲调制及调制Powerline通信符合ISO/IEC 15118 / DIN SPEC 70121

    • 连接方法方面的注意事项

      压接连接，不能断开

    • 的编码

      1500 Ω (在PE和PP之间)

    • 的编码

      PP信号触点连接至电缆

    • 温度监测

      2x Pt 1000

    • 充电电流类型

      DC

    • 充电功率

      80 kW

    • 充电电流

      80 A DC

    • 功率触点

    • 数目

      3 (PE，DC+，DC-)

    • 额定电压

      1000 V DC

    • 额定电流

      80 A (高达40 °C)

    • 信号触点

    • 数目

      2 (CP, PP)

    • 额定电压

      30 V AC

    • 额定电流

      2 A

    • 温度传感器 (Pt 1000)

    • 传感器类型

      Pt 1000

    • 标准/规程

      DIN EN 60751

    • 连接点

      用于直流触点的传感器

    • 关断温度

      90 °C ±1 K (相当于Pt 1000值1346.5 Ω)

    • 长期稳定性

      0.06 % (130 °C时1000 小时之后)

    • 推荐测得电流

      1 mA (0°C时1 V)

    • 系数

      3850 ppm/K

    • 环境温度

      -50 °C ... 130 °C (操作)

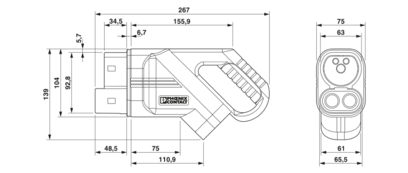

  • 尺寸

    • 车辆充电连接器

    • 宽度

      75 mm

    • 高度

      139 mm

    • 深度

      267 mm

  • 材料规格
    • 颜色 (外壳)

      黑色 (9005)

    • 颜色 (手柄区)

      灰色 (7042)

    • 颜色 (前面板)

      黑色 (9005)

    • 颜色 (保护盖)

      黑色 (9005)

    • 颜色 (电缆)

      黑色 (9005)

    • 标识材料 (车辆充电连接器)

      塑料

    • 标识材料 (电缆外护套)

      TPE-U

    • 标识材料 (触点表面)

      银色

    • 阻燃等级，符合UL 94

      V0 (针式连接器样式)

  • 电缆/电线
    • 电缆长度

      10 m ±45 mm

    • 接线标准/规范

      prEN 50620/DIN EN 50620

    • 电缆重量

      最大 820.00 kg/km

    • 光缆类型

      等级6

    • 光缆类型

      直头

    • 电缆结构

      3 x 16 mm² + 3 x 2 x 0.75 mm²

    • 电缆外径

      21.20 mm ±0.4 mm

    • 外护套，材料

      TPE-U

    • 保护层剥线长度

      140 mm ±10 mm

    • 剥线长度

      140 mm ±10 mm

    • 电缆电阻

      ≤ 0.00121 Ω/m (基于电源核心，在20°C的环境温度下)

    • 弯曲半径

      最小 212 mm (10x Ø)

  • 机械特性

    • 机械参数

    • 插／拔周期

      > 10000

    • 插入力

      < 100 N

    • 拔出力

      < 100 N

  • 环境和真实条件

    • 环境条件

    • 保护等级 (车辆充电连接器)

      IP44 (已插入；在已插入且运行就绪的状态下，只有当两个插拔式元件都是菲尼克斯电气原装产品或者是适当的符合标准要求的产品时，才能确保达到所需的防护等级)

    • 环境温度（运行）

      -30 °C ... 40 °C

    • 环境温度（运行）

      最大 55 °C (需要降低电流，限值90°C时，注意直流电接触温度)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      5000 m (海平面以上)

  • 标准和规范

    • 根据标准进行连接

    • 规范电缆长度限制

      注意：电缆长度超过10 m的标准规范长度。

    • 规范电缆长度限制

      在电缆长度超过10 m的情况下，无法保证达到符合ISO 15118标准要求的无干扰V2G通信（ISO IEC 15118-3，A.11.3，表A.11）。

    • 规范电缆长度限制

      在美国，如果电缆长度超过7.5 m (IEC 61851-1)，则需要进行电缆管理。

    • 标准

    • 标准/规程

      IEC 62196-3
