首页/连接/模块化组合测试单元/测试端子条
  • 测试端子条-PTRE 6-2/H19
  • 测试端子条-PTRE 6-2/H19
  • 测试端子条-PTRE 6-2/H19

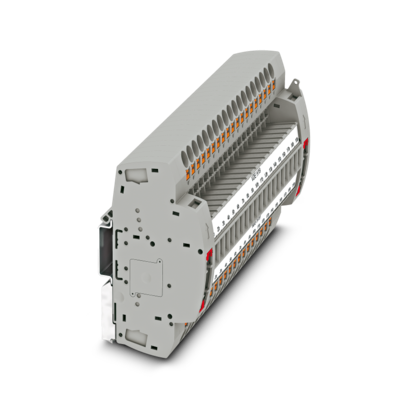

测试端子条

PTRE 6-2/H19

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3069460
无现货
起订量： 1
预计货期：  实际交期请联系客服

测试端子条， VDE编码类型H19， 标称工作电压: 400 V， 连接量: 38， 位数: 19， 接线方式: 直插式连接， 第一层， 额定接线容量: 6 mm²， 横截面: 0.5 mm² - 10 mm²， 安装方式: NS 35/7,5， NS 35/15， 颜色: 灰色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

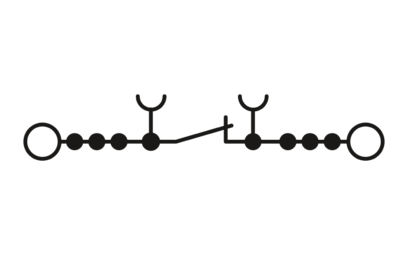

      通过“Miscellaneous Downloads”项，查看详细电路图。

  • 产品属性
    • 产品类型

      测试端子条

    • 位数

      19

    • 针距

      8.2 mm

    • 连接量

      38

    • 行数

      1

    • 电位

      19

    • 绝缘特性

    • 过电压类别

      III

  • 电气特性
    • 额定浪涌电压

      4 kV

    • 额定条件下的最大功耗

      1.31 W

    • 测试电涌电压

      5 kV

  • 连接数据
    • 每层的连接数量

      38

    • 额定横截面

      6 mm²

    • 第一层

    • 剥线长度

      12 mm

    • 塞规

      A5

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      0.5 mm² ... 10 mm²

    • 横截面 AWG

      20 ... 8 (按IEC标准修订)

    • 柔性导线横截面

      0.5 mm² ... 6 mm²

    • 导线横截面，柔性[AWG]

      20 ... 10 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.5 mm² ... 6 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.5 mm² ... 6 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 1.5 mm²

    • 最大负载电流

      30 A (当连接截面积为6 mm² 的导线时)

    • 额定电压

      400 V AC/DC

    • 额定横截面

      6 mm²

    • 第一层 直接插拔式连接横截面

    • 刚性导线横截面

      1 mm² ... 10 mm²

    • 柔性导线横截面（套管不带塑料绝缘管）

      1 mm² ... 6 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      1 mm² ... 6 mm²

  • 尺寸
    • 宽度

      187.5 mm

    • 高度

      100 mm

    • 深度

      56.5 mm

    • NS 35/7,5深度

      61.8 mm

    • NS 35/15深度

      69.3 mm

    • 针距

      8.2 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      125 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 量热释热NFPA 130 (ASTM E 1354)

      27,5 MJ/kg

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 环境和真实条件

    • 环境条件

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
