首页/切换、测量和监控/继电器和光耦合器/固态继电器和电磁式继电器/继电器模块

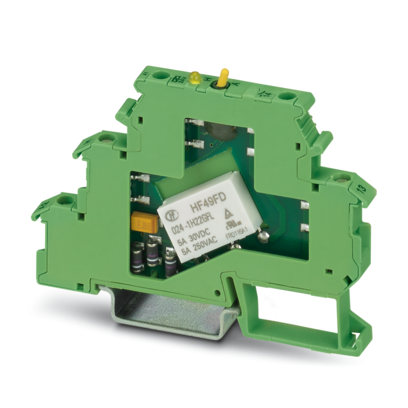

  • 继电器模块-DEK-REL- 24/1/S
  • 继电器模块-DEK-REL- 24/1/S
  • 继电器模块-DEK-REL- 24/1/S

继电器模块

DEK-REL- 24/1/S

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2964131
无现货
起订量： 10
预计货期：  实际交期请联系客服

继电器模块，带固态微型继电器，触点（AgNi+Au）： 小型到中型负载，1个常开触点，输入电压24V AC/DC，内置"手动"、"O"、"自动"开关，可安装在NS 35/7.5导轨上，端子厚度6.2mm

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 应用说明

      在DEK端子中使用EB 80-DIK...桥接件：从环境空气中吸收的湿气以及大量DEK端子与EB 80-DIK...桥接件之间的公差不当可能会导致DEK外壳（轻微）膨胀。因此，在使用EB 80-DIK...桥接件时，建议在大约10个到12个DEK端子后断开连接，然后在其位置上插入一条桥接到下一个DEK端子的导线接线。

  • 产品属性
    • 产品类型

      继电器模块

    • 产品系列

      DEK

    • 应用

      手持交换机

    • 操作模式

      100%工作因数

    • 机械寿命

      约 2x 107次

    • 绝缘特性

    • 绝缘

      基础隔离

    • 过电压类别

      III

    • 污染等级

      2

    • 数据管理状态

    • 最近一次数据维护日期

      19.03.2025

  • 电气特性
    • 额定条件下的最大功耗

      0.16 W

    • 测试电压 (线圈/触点)

      2 kV AC (50 Hz，1分钟，线圈/触点)

  • 输入数据

    • 线圈侧

    • 额定输入电压 UN

      24 V AC/DC

    • 输入电压范围

      19.2 V AC/DC ... 26.4 V AC/DC (20 °C)

    • 驱动和功能

      单稳态

    • 驱动（极性）

      极化

    • UN下的典型输入电流

      6.5 mA

    • 典型响应时间

      5 ms

    • 典型释放时间

      15 ms

    • 保护电路

      桥式整流器; 桥式整流器

    • 工作电压显示

      黄色LED

  • 输出数据

    • 切换

    • 触点类型

      1个N/O 触点

    • 开关触点类型

      双触点

    • 触点材料

      AgNi，镀硬质金

    • 最大切换电压

      250 V AC

    • 最大切换电压

      125 V DC

    • 最小切换电压

      0.1 V

    • 限制连续电流

      3 A (24V DC时，5A，最高35°C)

    • 最大冲击电流

      5 A

    • 最小切换电流

      1 mA

    • 最大额定功率值（电阻负载）

      72 W (24 V DC)

    • 最大额定功率值（电阻负载）

      60 W (可用于48 V DC)

    • 最大额定功率值（电阻负载）

      50 W (可用于60 V DC)

    • 最大额定功率值（电阻负载）

      50 W (可用于110 V DC)

    • 最大额定功率值（电阻负载）

      750 VA (可用于250 V AC)

    • 最大额定功率值（电阻负载）

      120 W (24V DC时——最高35°)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 14

    • 紧固扭矩

      0.5 Nm

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      80 mm

    • 深度

      61 mm

  • 材料规格
    • 颜色

      绿色 (RAL 6021)

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -20 °C ... 50 °C

    • 环境温度（存放/运输）

      -20 °C ... 70 °C

  • 标准和规范
    • 标准/规程

      IEC 60947-5-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
