首页/切换、测量和监控/信号隔离变送器和测量变送器/防爆型信号隔离变送器和测量变送器/电磁驱动器
  • 电磁驱动器-MACX MCR-EX-SL-SD-21-60-LP-SP
  • 电磁驱动器-MACX MCR-EX-SL-SD-21-60-LP-SP
  • 电磁驱动器-MACX MCR-EX-SL-SD-21-60-LP-SP
  • 电磁驱动器-MACX MCR-EX-SL-SD-21-60-LP-SP
  • 电磁驱动器-MACX MCR-EX-SL-SD-21-60-LP-SP
  • 电磁驱动器-MACX MCR-EX-SL-SD-21-60-LP-SP
  • 电磁驱动器-MACX MCR-EX-SL-SD-21-60-LP-SP
  • 电磁驱动器-MACX MCR-EX-SL-SD-21-60-LP-SP
  • 电磁驱动器-MACX MCR-EX-SL-SD-21-60-LP-SP
  • 电磁驱动器-MACX MCR-EX-SL-SD-21-60-LP-SP

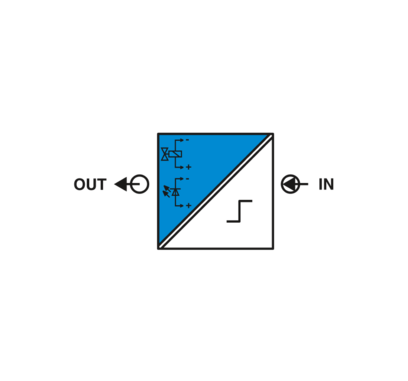

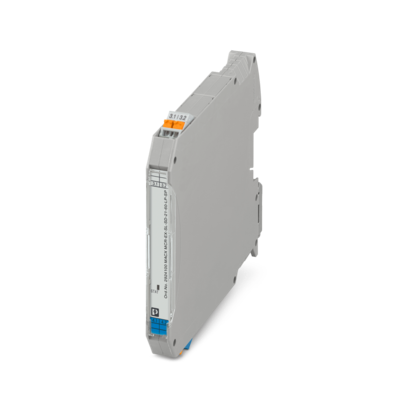

电磁驱动器

MACX MCR-EX-SL-SD-21-60-LP-SP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2924100
无现货
起订量： 1
预计货期：  实际交期请联系客服

Ex i电磁驱动器。用于安装在Ex区域内的Ex i电磁阀、报警模块或LED的本安控制。电流限值58 mA。用于最高IIB组气体，回路供电，电气隔离，SIL 3。插拔式接口。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电磁驱动器

    • 产品系列

      MACX Analog

    • 通道数目

      1

    • 型号

      Ex i 隔离放大器，带SIL功能安全

    • 兼容阀门

      ASCO Coil 302 (12 V)

    • 兼容阀门

      ASCO Coil 302 (24 V)

    • 兼容阀门

      Bürkert Coil AC 10 standard

    • 兼容阀门

      Bürkert Coil AC 10 high resistance

    • 兼容阀门

      FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03

    • 兼容阀门

      FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03

    • 兼容阀门

      Norgren Herion Coil 2050

    • 兼容阀门

      Norgren Herion Coil 2051

    • 兼容阀门

      Norgren Herion Coil 2052

    • 兼容阀门

      Norgren Herion Coil 2053

    • 兼容阀门

      Parker Coil VZ95 482160.01 EEx ia IIB T6

    • 注意事项

      这是一份可能的阀门和电磁驱动器的摘要。

  • 电气特性
    • 电气隔离

      2路隔离

    • 最大温度系数

      0.01 %/K

    • 电气隔离

    • 测试电压

      2.5 kV AC (50 Hz, 60 s)

    • 过电压类别

      II

    • 污染等级

      2

    • 电气隔离 输出/输入 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      375 VPP

    • 电气隔离 输出/输入 IEC/EN 61010-1

    • 标准/规程

      IEC/EN 61010-1

    • 额定绝缘电压

      300 Vrms

    • 绝缘

      安全隔离

    • 电源

    • 电源电压范围

      回路供电，无需外部电源

    • 功耗

      < 1.325 W

  • 输入数据

    • 信号: 电压

    • 输入数目

      1

    • 电压输入信号

      19.2 V DC ... 30 V DC (24 V DC，-20 % ... +25 %)

    • 最大电流输入信号

      95 mA (Ue = 24 V DC)

  • 输出数据

    • 信号: 电压

    • 输出说明

      本安

    • 输出数目

      1

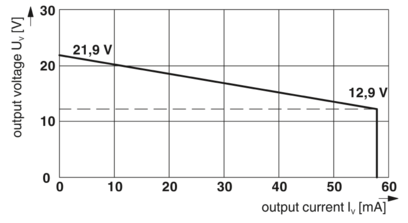

    • 输出电压

      ≥ 12.9 V DC (58 mA)

    • 电流限值

      > 58 mA

    • 响应时间

      < 20 ms

    • 无负载电压

      > 21.9 V DC

    • 防短路保护

      是

  • 连接数据
    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.25 mm² ... 0.34 mm² (不带塑料套管的TWIN冷压头)

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.5 mm² ... 1.5 mm² (带塑料绝缘套管的TWIN套管)

    • 可连接导向横截面 AWG

      24 ... 14

    • 可连接导向横截面 AWG

      24 ... 22 (不带塑料套管的TWIN冷压头)

    • 可连接导向横截面 AWG

      20 ... 16 (带塑料绝缘套管的TWIN套管)

  • Ex数据
    • 防爆安装 (EPL)

      Gc

    • 防爆安装 (EPL)

      Div. 2

    • 本安电路 (EPL)

      Ga

    • 本安电路 (EPL)

      Da

    • 本安电路 (EPL)

      Ma

    • 本安电路 (EPL)

      Div. 1

    • 安全数据

    • 注意事项

      以下Ex i值适用于ATEX和IECEx认证。对于其他所有Ex认证，必须参考相应证书上的Ex i值。

    • 输入功率Pi

      可忽略

    • 最大内部电感Li

      可忽略

    • 最大内部电容Ci

      可忽略

    • 最大输出电压Uo

      25.1 V

    • 最大输出电流Io

      188 mA

    • 最大输出功率Po

      1.18 W

    • 最大内部电阻Ri

      133.4 Ω

    • 最大安全电压Um

      253 V AC

    • 最大安全电压Um

      125 V DC

    • IIA/I (简单回路): 最大外部电感Lo / 最大外部电容Co

      8 mH / 2.93 µF

    • IIB/IIIC (简单回路): 最大外部电感Lo / 最大外部电容Co

      4 mH / 0.83 µF

    • IIA/I (混合回路): 最大外部电感Lo / 最大外部电容Co

      5 mH / 510 nF， 1 mH / 560 nF， 0.5 mH / 660 nF， 0.1 mH / 1000 nF

    • IIB/IIIC (混合回路): 最大外部电感Lo / 最大外部电容Co

      2 mH / 300 nF， 0.15 mH / 500 nF

  • 信号处理
    • 状态显示

      黄色LED（开关状态/状态，输出回路运行时点亮）

  • 尺寸
    • 宽度

      12.5 mm

    • 高度

      107.9 mm

    • 深度

      113.7 mm

    • 深度 NS 35/7,5

      114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上)

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0 (外壳)

    • 外壳材料

      PA 6.6-FR

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (未经过UL认证)

    • 环境温度（运行）

      -40 °C ... 60 °C (任何安装位置)

    • 环境温度（运行）

      -40 °C ... 70 °C (衰减)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 海拔高度范围 (≤ 2000 m)

    • 海拔

      ≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海拔>2000 m的情况，请见数据表。)

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 最大安全电压Um

      253 V AC

    • 最大安全电压Um

      125 V DC

    • 额定绝缘电压

      375 VPP (IEC/EN 60079-11)

    • 额定绝缘电压

      265 V (UIsolation rated "ec")

    • 海拔高度范围 (≤ 3000 m)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 63 °C

    • 最大安全电压Um

      190 V AC

    • 最大安全电压Um

      110 V DC

    • 额定绝缘电压

      190 V (IEC/EN 60079-11)

    • 额定绝缘电压

      190 V (UIsolation rated "ec")

    • 海拔高度范围 (≤ 4000 m)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 56 °C

    • 最大安全电压Um

      60 V

    • 额定绝缘电压

      60 V (IEC/EN 60079-11)

    • 额定绝缘电压

      60 V (UIsolation rated "ec")

    • 海拔高度范围 (≤ 5000 m)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 49 °C

    • 最大安全电压Um

      60 V

    • 额定绝缘电压

      60 V (IEC/EN 60079-11)

    • 额定绝缘电压

      60 V (UIsolation rated "ec")

  • 认证

    • CE

    • 证书

      CE合规

    • 注意

      和EN 61326

    • ATEX

    • 标识

       I (M1) [Ex ia Ma] I

    • 标识

       II (1) G [Ex ia Ga] IIB

    • 标识

       II (1) D [Ex ia Da] IIIC

    • 标识

       II 3 (1) G Ex ec [ia IIB Ga] IIC T4 Gc

    • 证书

      IBExU 07 ATEX 1133X

    • IECEx

    • 标识

      [Ex ia Ma] I

    • 标识

      [Ex ia Ga] IIB

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia IIB Ga] IIC T4 Gc

    • 证书

      IECEx IBE 08.0002X

    • CCC / China-Ex

    • 标识

      [Ex ia Ga] IIB

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia IIB Ga] IIC T4 Gc

    • 证书

      2022122316115980

    • UL，美国 / 加拿大

    • 标识

      UL 61010 Listed

    • 标识

      Class I, Div. 2, Groups A, B, C, D T4

    • 标识

      Class I, Div. 2, Groups IIC, IIB, IIA T4

    • 标识

      Associated apparatus for use in Class I, Division 1, Groups C,D

    • 标识

      Associated apparatus for use in Class II, Div.1 Groups E,F,G

    • 标识

      Associated apparatus for use in Class III, Division 1

    • 标识

      Associated apparatus for use in Class I, Zone 0,1,2, Groups IIB, IIA

    • 证书

      , C.D.-No 83104549

    • UL，美国 / 加拿大

    • 标识

      Class I Div 2; IS for Class I, II, III Div 1

    • 证书

      , C.D.-No 83104549

    • 造船业许可

    • 证书

      DNV GL TAA000020C

    • Safety Integrity Level (SIL, IEC 61508)

    • 标识

      3

    • INMETRO

    • 标识

      [Ex ia Ma] I

    • 标识

      [Ex ia Ga] IIB

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia IIB Ga] IIC T4 Gc

    • 证书

      DNV 18.0115 X

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      A

    • EMC

      A

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-2

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

  • 标准和规范
    • 电气隔离

      2路隔离

    • GB Standard

    • 标准/规程

      GB/T 3836.1

    • 标准/规程

      GB/T 3836.3

    • 标准/规程

      GB/T 3836.4

  • 安装
    • 安装类型

      DIN导轨安装
