首页/供电、充电及保护/不间断电源 (UPS)/缓冲模块/缓冲模块
  • 缓冲模块-QUINT4-BUFFER/24DC/40
  • 缓冲模块-QUINT4-BUFFER/24DC/40
  • 缓冲模块-QUINT4-BUFFER/24DC/40
  • 缓冲模块-QUINT4-BUFFER/24DC/40
  • 缓冲模块-QUINT4-BUFFER/24DC/40
  • 缓冲模块-QUINT4-BUFFER/24DC/40

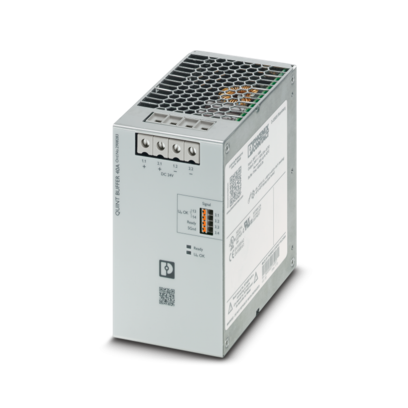

缓冲模块

QUINT4-BUFFER/24DC/40

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2908283
无现货
起订量： 1
预计货期：  实际交期请联系客服

QUINT缓冲模块，带免维护电容式大功率存储设备，用于DIN导轨安装，输入：24 V DC，输出：24 V DC/40 A，包括安装的UTA 107通用型DIN导轨适配器。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据
    • 输入电压范围

      22.5 V DC ... 30 V DC

    • 固定备份阈值

      < 22 V DC

    • 电源电压的电压类型

      DC

    • 电流消耗Imax（UN，IOUT = IStat.Boost，ICharge = max）

      46 A (max.)

    • 电流消耗INo-Load（UN，IOUT = 0，Icharge = 0）

      0.2 A (空载)

    • 电流消耗Icharge（UN，IOUT = 0，Icharge = max）

      0.8 A (正在充电)

    • 缓冲时间

      0.2 s (40 A)

    • 缓冲时间

      2 s (4 A)

  • 输出数据
    • 效率

      > 98 % (带充电电源存储设备)

    • 并连

      否

    • 串连

      否

    • 市电供电

    • 输出电压

      24 V DC (取决于输入电压)

    • 输出电流IN

      40 A

    • 最大额定负载功率损耗

      < 9 W

    • 缓冲模式

    • 输出电压

      典型值 22 V DC

    • 输出电流IN

      40 A (根据输出电流)

    • Static Boost (IStat.Boost)

      45 A

  • 储能模块

    • 输入

    • 额定容量

      2 mAh

    • 概述

    • IQ-Technology

      无

    • 存储介质

  • 信号处理

    • 信号状态 UIN OK

    • 接线标识

      3.1，3.2

    • 开关输出

      电子继电器 (OptoMOS)

    • 状态（可组态）

      UIn OK

    • 输出电压

      30 V DC

    • 输出可负载

      200 mA

    • LED状态指示灯

      绿色（UIn正常）

    • 信号阈值

      有效范围内的输入电压

    • 信号状态 Ready

    • 接线标识

      3.3

    • 开关输出

      晶体管输出，有源

    • 状态（可组态）

      Ready

    • 状态条件（可组态）

      充电状态 = 100%或缓冲模式

    • 输出电压

      24 V (UN - 2 V（典型）)

    • 输出可负载

      20 mA

    • LED状态指示灯

    • 信号接地SGnd

    • 接线标识

      3.4

    • 功能

      信号接地

    • 参考电位

      3.3 Ready

  • 电气特性
    • 绝缘电压输入／输出／外壳

      500 V

  • 产品属性
    • 产品类型

      缓冲模块

    • 产品系列

      QUINT BUFFER

    • MTBF (IEC 61709, SN 29500)

      2813895 h (40 °C)

    • 绝缘特性

    • 保护等级

      特殊应用（SELV输入电压，设备中会生成危险电压）。

    • 过电压类别

      I

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      30 °C

    • 时间

      288935 h

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      40 °C

    • 时间

      144468 h

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      45 °C

    • 时间

      102154 h

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      50 °C

    • 时间

      72234 h

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      60 °C

    • 时间

      36117 h

  • 尺寸

    • 产品尺寸

    • 宽度

      72 mm

    • 高度

      130 mm

    • 深度

      125 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 组装说明

      可并排安装：水平间距0 mm，垂直间距50 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 外壳材料

      金属

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 40 °C 衰减: 0.56 %/K / > 60 °C 衰减: 2.5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 环境温度（调试类型测试）

      -40 °C

    • 最大高度

      ≤ 4000 m

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（操作）

      ≤ 95 %

  • 标准和规范

    • 电气安全

    • 标准标识

      电气安全

    • 标准/规格

      IEC 60950-1/VDE 0805 (SELV)

  • 认证

    • UL

    • 标识

      UL Listed UL 508

    • UL

    • 标识

      UL/C-UL Recognized UL 60950-1

    • UL

    • 标识

      UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)

    • CB体系

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 6 GHz

    • 测试场强

      10 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
