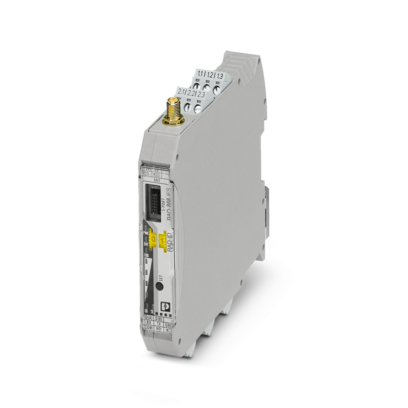

无线模块

RAD-868-IFS

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2904909
无现货
起订量： 1
预计货期：  实际交期请联系客服

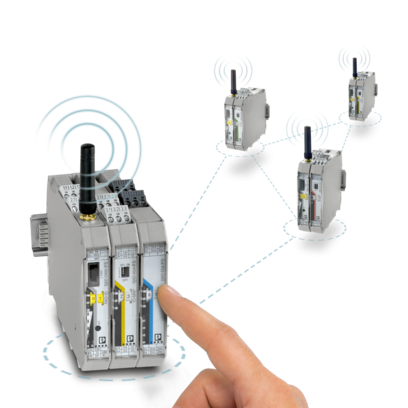

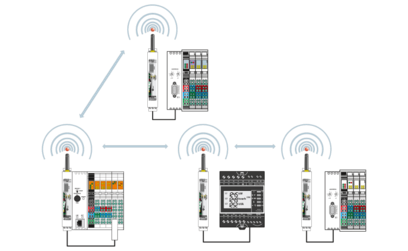

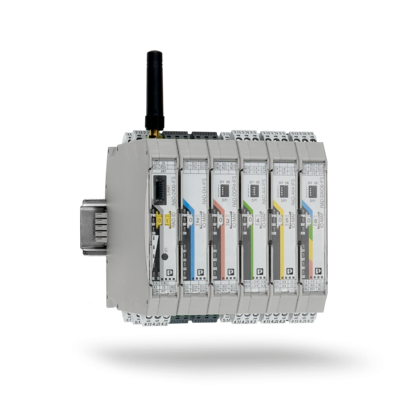

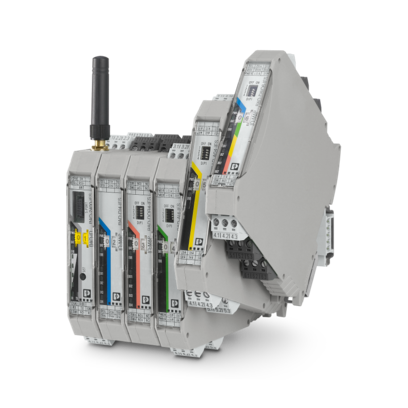

Radioline - 868 MHz无线收发器，带RS-232/RS-485接口，可使用I/O模块进行扩展，RSMA（母）天线连接，点到点，星形，网格网络最多99个工作站，范围可达20 km（视线清晰），适用于欧洲

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 产品属性
    • 产品类型

      无线模块

    • 应用

      I/O

    • 应用

      RS-232

    • 应用

      RS-485

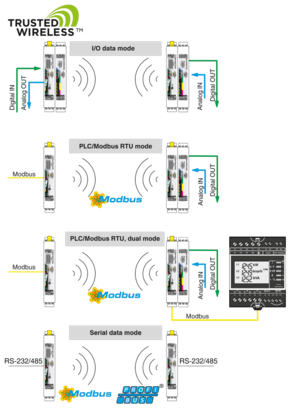

    • 操作模式

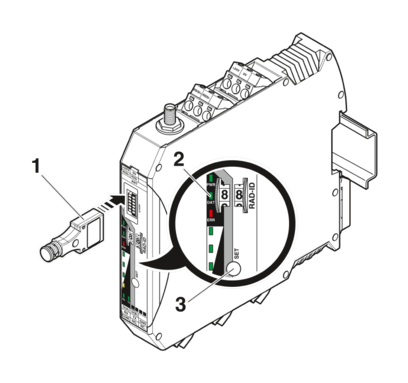

      I/O 数据 (默认设置，可通过指轮进行组态)

    • 操作模式

      串行数据 (通过PSI-CONF软件进行激活和组态)

    • 操作模式

      PLC/Modbus RTU模式 (通过PSI-CONF软件进行激活和组态)

    • 操作模式

      PLC / Modbus RTU双模式 (通过PSI-CONF软件进行激活和组态)

    • MTTF

      729 年数 (SN 29500标准，温度25°C，占空比21%)

    • MTTF

      331 年数 (SN 29500标准，温度40°C，占空比34.25%)

    • MTTF

      131 年数 (SN 29500标准，温度40°C，占空比100%)

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 额定绝缘电压

      60 V (符合EN/IEC 60079-7)

    • 额定条件下的最大功耗

      1.56 W

    • 瞬态过电压保护

      是

    • 系统限制

    • 品名

      无线模块

    • 支持的设备数目

      ≤ 99 (通过无线网络)

    • 可用扩展模块的数量

      ≤ 32 (通过无线模块)

    • 系统限制

    • 品名

      无线网络

    • 支持的设备数目

      ≤ 99 (I/O扩展模块采用无线网络，串行接口已停用)

    • 支持的设备数目

      0 (不能使用I/O扩展模块)

    • 支持的设备数目

      ≤ 99 (I/O扩展模块采用无线网络，通过Modbus RTU传输协议访问扩展模块)

    • 电源

    • 电源电压

      24 V DC

    • 电源电压范围

      19.2 V DC ... 30.5 V DC

    • 最大电流耗量

      ≤ 65 mA (24 V DC、25 °C时，单机式)

    • 最大电流耗量

      ≤ 6 A (24 V DC时，带有满负荷DIN导轨连接器)

  • 输出数据

    • 数字量

    • 输出名称

      RF链接继电器输出

    • 输出数目

      1

    • 触点类型

      转换触点

    • 触点材料

      PdRu，镀金

    • 最大切换电压

      30 V AC

    • 最大切换电压

      60 V DC

    • 最大切换电流

      500 mA

    • 电气使用寿命

      5x 105开关循环，0.5 A，30 V DC

    • 模拟

    • 输出名称

      RSSI电压输出

    • 输出数目

      1

    • 电压输出信号

      0 V ... 3 V

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      7 mm

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      2.5 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      14

  • 接口

    • 无线

    • 范围

      ≤ 20 km (范围可能显著高于或低于给定范围，它受到环境、天线技术以及所使用的产品的影响)

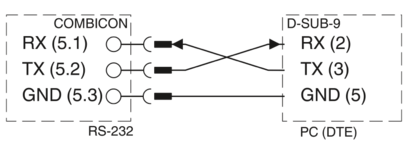

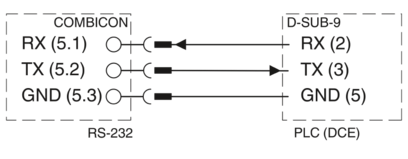

    • 串行: RS-232

    • 数据速率

      300 bps / 600 bps / 1.2 kbps / 2.4 kbps / 4.8 kbps / 9.6 kbps / 19.2 kbps / 38.4 kbps / 57.6 kbps / 93.75 kbps / 115.2 kbps

    • 连接方式

      插拔式COMBICON螺钉接线端子

    • 连接系统

      3线

    • 传输长度

      ≤ 15 m

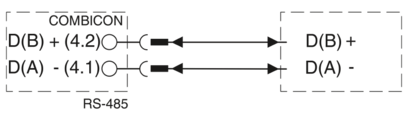

    • 串行: RS-485

    • 数据速率

      300 bps / 600 bps / 1.2 kbps / 2.4 kbps / 4.8 kbps / 9.6 kbps / 19.2 kbps / 38.4 kbps / 57.6 kbps / 93.75 kbps / 115.2 kbps

    • 连接方式

      插拔式COMBICON螺钉接线端子

    • 连接系统

      2线制

    • 传输长度

      ≤ 1200 m

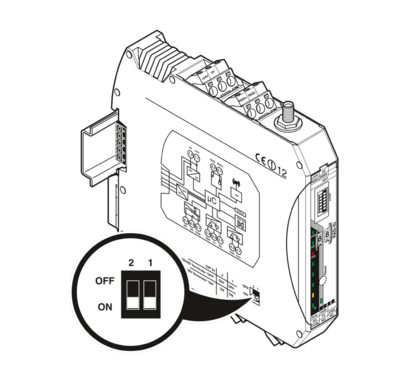

    • 终端电阻

      390 Ω (可用DIP开关进行控制)

    • 终端电阻

      150 Ω (可用DIP开关进行控制)

    • 终端电阻

      390 Ω (可用DIP开关进行控制)

    • 串行: 组态接口

    • 连接方式

      S-PORT（插座）

    • 无线

    • 接口说明

      Trusted Wireless

    • 方向

      双向

    • 频率

      868 MHz

    • 频率范围

      869.4 MHz ... 869.65 MHz

    • 通道距离

      30 kHz (根据网络结构和数据传输率)

    • 通道组数

      14

    • 最小传输功率

      16 dBm

    • 最大传输功率

      ≤ 27 dBm (500 mW，默认设置，可调)

    • 数据率

      1.2 kbps (可设置)

    • 数据率

      9.6 kbps (默认设置，可调)

    • 数据率

      19.2 kbps (可设置)

    • 数据率

      60 kbps (可设置)

    • 数据率

      120 kbps (可设置)

    • 最小接收灵敏度

      -122 dBm (1.2 kbps)

    • 最小接收灵敏度

      -114 dBm (9.6 kbps)

    • 最小接收灵敏度

      -111 dBm (19.2 kbps)

    • 最小接收灵敏度

      -104 dBm (60 kbps)

    • 最小接收灵敏度

      -103 dBm (120 kbps)

    • 天线连接方法

      RSMA（母）

    • 安全

      128位数据编码

    • 功能

    • 无线电（无线）认证

      欧洲，更多国家可见网上商店

    • Wireless

    • 频带

      868 MHz

    • 无线标准

      Trusted Wireless

  • 信号处理
    • 状态显示

      LED 电源，PWR（绿色）

    • 状态显示

      绿色LED (总线通信， DAT)

    • 状态显示

      LED 外围故障，ERR (红色)

    • 状态显示

      3 x 绿色， 1 x 黄色 LED (LED 柱状图接收质量，RSSI)

    • 状态显示

      绿色 LED (接收数据， RX)

    • 状态显示

      绿色 LED (传输数据， TX)

  • 尺寸
    • 宽度

      17.5 mm

    • 高度

      116 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      灰色 (RAL 7042)

    • 标识材料 (壳体)

      PA 6.6-FR

    • 阻燃等级，符合UL 94

      V0

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C (>55°C衰减，请见技术文档)

    • 环境温度（运行）

      -40 °F ... 158 °F (>131°F衰减，参见技术文档)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（存放/运输）

      -40 °F ... 185 °F

    • 海拔

      2000 m

    • 允许湿度（运行）

      20 % ... 85 %

    • 允许湿度（存放/运输）

      20 % ... 85 %

    • 冲击

      16g，11 ms

    • 振动（操作）

      符合IEC 60068-2-6标准： 5g，10 Hz ... 150 Hz

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • ATEX

    • 标识

       II 3 G   Ex ec nC IIC T4 Gc

    • 证书

      IBExU 15 ATEX B008 X

    • 注意

      请遵守文档中的特殊安装说明！

    • IECEx

    • 标识

      Ex ec nC IIC T4 Gc

    • 证书

      IECEx IBE 13.0019X

    • 无线认证，欧洲

    • 注意

      RED 2014/53/EU

    • 南非无线认证，ICASA

    • 注意

      TA-2016/1836

    • 阿拉伯联合酋长国无线认证，TRA

    • 证书

      ER48068

    • 摩洛哥无线认证，ANRT

    • 证书

      MR 15938 ANRT 2018

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04-1985 G3 Harsh Group A

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      ± 6 kV (强度测试 3)

    • 空气放电

      ± 8 kV (强度测试 3)

    • 间接放电

      ± 6 kV

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      26 MHz ... 3 GHz (强度测试 3)

    • 电场强度

      10 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      ± 2 kV (强度测试 3)

    • 信号

      ± 2 kV

    • 备注

      标准 B

    • 电涌电流负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电流负载（电涌）

    • 输入

      ± 0.5 kV (对称)

    • 输入

      ± 1 kV (非对称)

    • 信号

      ± 1 kV (非对称)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V

    • 辐射干扰

    • 无线电干扰符合EN 55011标准

      EN 55016-2-3 A级工业应用

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

  • 标准和规范
    • 标准标识

      Ex 标准（ATEX）

    • 标准/规格

      EN 60079-0

    • 标准标识

      Ex 标准（ATEX）

    • 标准/规格

      EN 60079-15

    • 标准/规格

      EN 300220

    • 标准/规格

      EN 61000-6-4

    • 标准/规格

      EN 61000-6-2

    • 标准/规格

      EN 50371

    • 标准/规格

      EN 60950-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      安装在标准DIN导轨NS 35上（符合EN 60715）
