首页/切换、测量和监控/能量监测/电流和电压测量技术/电流变送器
  • 电流变送器-MCR-S-1-5-UI-SW-DCI
  • 电流变送器-MCR-S-1-5-UI-SW-DCI
  • 电流变送器-MCR-S-1-5-UI-SW-DCI
  • 电流变送器-MCR-S-1-5-UI-SW-DCI

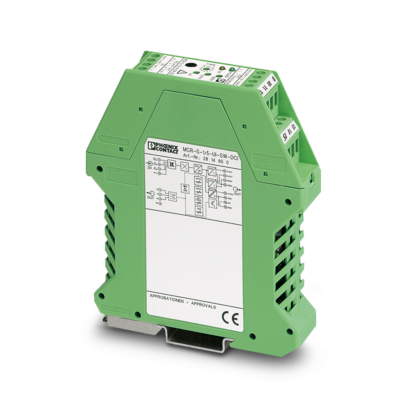

电流变送器

MCR-S-1-5-UI-SW-DCI

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 2814650
无现货
起订量： 1
预计货期：  实际交期请联系客服

MCR电流变送器，可编程且可组态，可测量直流、交流和畸变电流，带继电器和晶体管输出，输入电流0 A ... 0.2 A 到0 A ... 11 A，组态

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      电流变送器

    • 数据管理状态

    • 产品审核修订

      19

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 总误差

      ≤ 1.5 % (温度范围)

    • 额定条件下的最大功耗

      2.2 W

    • 测量等级

      III

    • 测试电压，输出／电源

      500 V AC (50 Hz, 60 s)

    • 测试电压，输入／输出

      4 kV AC (50 Hz, 60 s)

    • 测试电压，输入／电源

      4 kV AC (50 Hz, 60 s)

    • 保护电路

      电涌保护; 33 V 抑制二极管

    • 阶跃响应（10-90%）

      330 ms (AC)

    • 阶跃响应（10-90%）

      40 ms (DC)

    • 温度系数，典型值

      < 0.025 %/K

    • 最大传输误差

      < 0.5 % (额定状态下，额定值范围内)

    • 额定绝缘电压

      300 V AC (接地)

    • 电源

    • 电源电压范围

      20 V DC ... 30 V DC

    • 最大电流耗量

      < 50 mA (无负载)

  • 输入数据

    • 测量

    • 输入数目

      3

    • 可配置／可编程

      是的，已预组态

    • 输入电流范围

      0 A AC/DC ... 11 A AC/DC (允许的连续过载：120%)

    • 测量范围

      0 A AC/DC ... 1 A AC/DC

    • 测量范围

      0 A AC/DC ... 5 A AC/DC

    • 测量范围

      0 A AC/DC ... 10 A AC/DC

    • 最小输入电流的设置范围

      0 mA AC/DC ... 200 mA AC/DC

    • 最大输入电流的设置范围

      0 A AC/DC ... 11 A AC/DC

    • LSB: 电流

      1 µA (1 A)

    • LSB: 电流

      2 µA (2 A)

    • LSB: 电流

      5 µA (5 A)

    • LSB: 电流

      10 µA (10 A)

    • LSB: 电流

      50 µA (50 A)

    • LSB: 电流

      100 µA (100 A)

    • 过载量

      2xIN（持续）

    • 电涌强度

      20xIN（1s）

    • 频率测量范围

      15 Hz ... 400 Hz

    • 曲线类型

      交流、直流或畸变电流

    • 工作阈值

      2 % (测量范围额定值1/5/10 A的)

  • 输出数据

    • 切换: 继电器

    • 触点类型

      1 个转换触点

    • 触点材料

      AgSnO，镀硬质金

    • 最大切换电压

      30 V AC

    • 最大切换电压

      36 V DC

    • 最大切换电压

      250 V AC

    • 限制连续电流

      50 mA (镀金层，为30V AC/36V DC)

    • 限制连续电流

      2 A (如镀金层被破坏，则为250V AC)

    • 切换: 晶体管

    • 连续负载电流

      80 mA (非短路保护)

    • 输出电压范围

      19 V ... 29 V (电源——1V)

    • 阈值的设置范围

      1 % ... 110 %

    • 响应延迟的设置范围

      0.1 s ... 20 s

    • 状态显示

      LED (黄色)

    • 信号: 电流/电压

    • 可配置／可编程

      是的，已预组态

    • 电压输出信号

      0 V ... 5 V

    • 电压输出信号

      1 V ... 5 V

    • 电压输出信号

      0 V ... 10 V

    • 电压输出信号

      2 V ... 10 V

    • 电压输出信号

      -5 V ... 5 V

    • 电压输出信号

      -10 V ... 10 V

    • 电压输出信号

      10 V ... 0 V

    • 电压输出信号

      10 V ... 2 V

    • 电压输出信号

      10 V ... -10 V

    • 电压输出信号

      5 V ... 0 V

    • 电压输出信号

      5 V ... 1 V

    • 电压输出信号

      5 V ... -5 V

    • 电流输出信号

      0 mA ... 20 mA

    • 电流输出信号

      4 mA ... 20 mA

    • 电流输出信号

      20 mA ... 0 mA

    • 电流输出信号

      20 mA ... 4 mA

    • 负载/输出负载电压输出

      > 10 kΩ

    • 负载/输出负载电流输出

      < 500 Ω

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 14

  • 信号处理
    • 状态显示

      LED (绿色)

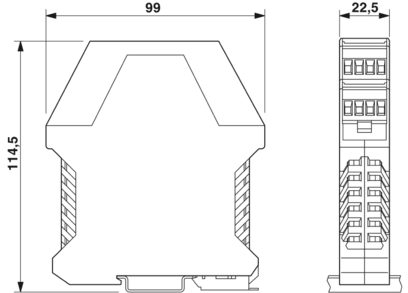

  • 尺寸

    • 产品尺寸

    • 宽度

      22.5 mm

    • 高度

      99 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色

      绿色 (RAL 6021)

    • 外壳材料

      非增强型聚酰胺 PA

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -20 °C ... 60 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      < 2000 m

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • UL，美国 / 加拿大

    • 标识

      Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X

    • 标识

      Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only

  • 电磁兼容数据
    • 低压指令

      符合低电压指令

    • 抗干扰

      EN 61000-6-2

    • 电磁兼容性

      符合EMC条例

    • 发射干扰

      EN 61000-6-4

  • 标准和规范
    • 标准/规程

      IEC 61010-2-030

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任意
