首页/供电、充电及保护/电涌保护/适用于MCR技术和信号的电涌保护器/电涌保护器
  • 电涌保护器-PT-IQ-1X2+F-24DC-UT
  • 电涌保护器-PT-IQ-1X2+F-24DC-UT
  • 电涌保护器-PT-IQ-1X2+F-24DC-UT
  • 电涌保护器-PT-IQ-1X2+F-24DC-UT
  • 电涌保护器-PT-IQ-1X2+F-24DC-UT
  • 电涌保护器-PT-IQ-1X2+F-24DC-UT
  • 电涌保护器-PT-IQ-1X2+F-24DC-UT
  • 电涌保护器-PT-IQ-1X2+F-24DC-UT
  • 电涌保护器-PT-IQ-1X2+F-24DC-UT

电涌保护器

PT-IQ-1X2+F-24DC-UT

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 2800977
无现货
起订量： 1
预计货期：  实际交期请联系客服

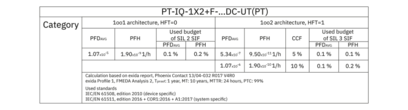

电涌保护，包括保护插头和底座元件，模块上内置多段状态指示灯，用于一个2导线浮地本安信号回路。通过气体放电管间接接地。可用于高达SIL 3的安全相关电路。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      将模块卡接到DIN导轨连接器上，便可以建立遥信连接并为DIN导轨连接器供应电源。

  • 产品属性
    • 产品类型

      测量和控制技术的电涌保护

    • 产品系列

      PLUGTRAB IQ

    • IEC 类别

      C1

    • IEC 类别

      C2

    • IEC 类别

      C3

    • IEC 类别

      D1

    • 类型

      DIN导轨模块，分体式，可分离

    • 电涌保护故障报警

      视觉，多阶段

    • 每模块的线对

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 额定电压 UN

      24 V DC

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 可连接导向横截面 AWG

      24 ... 12

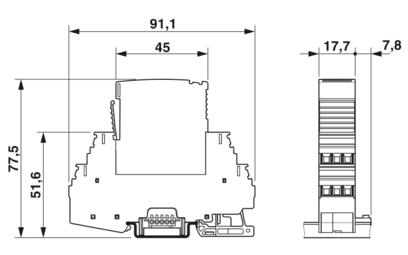

  • 尺寸
    • 宽度

      17.7 mm

    • 高度

      91.1 mm

    • 深度

      77.5 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      1 分区

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 颜色

      黑色 (RAL 9005)

    • 阻燃等级，符合UL 94

      V-0

    • 外壳材料

      PA 6.6

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 保护电路
    • 动作方向

      Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground

    • 最大持续电压Uc

      30 V DC

    • 最大持续电压Uc

      21 V AC

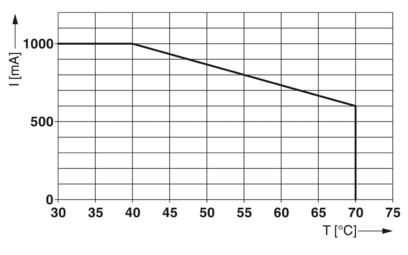

    • 额定电流

      1000 mA (40 °C)

    • UC时，有效工作电流IC

      ≤ 1 mA (在信号回路内)

    • 残流IPE

      ≤ 1 µA

    • 标称放电电流In (8/20) µs（线芯-线芯）

      10 kA

    • 额定放电电流In（8/20）µs（线芯-地）

      10 kA

    • 脉冲放电电流Iimp (10/350) µs（线芯-地）

      2.5 kA

    • 总放电电流Itotal (8/20) µs

      20 kA

    • 电压保护水平Up（线芯-线芯）

      ≤ 80 V (C1 - 1 kV / 500 A)

    • 电压保护水平Up（线芯-线芯）

      ≤ 130 V (C2 - 10 kV / 5 kA)

    • 电压保护水平Up（线芯-线芯）

      ≤ 150 V (C2 - 10 kA)

    • 电压保护水平Up（线芯-线芯）

      ≤ 55 V (C3 - 25 A)

    • 电压保护水平Up（线芯-线芯）

      ≤ 60 V (C3 - 100 A)

    • 电压保护水平Up（线-地）

      ≤ 900 V (C1 - 1 kV / 500 A)

    • 电压保护水平Up（线-地）

      ≤ 1300 V (C2 - 10 kV / 5 kA)

    • 电压保护水平Up（线-地）

      ≤ 1200 V (C2 - 10 kA)

    • 电压保护水平Up（线-地）

      ≤ 1000 V (C3 - 25 A)

    • 电压保护水平Up（线-地）

      ≤ 1300 V (C3 - 100 A)

    • 电压保护水平Up静态（线芯-线芯）

      ≤ 65 V (C1 - 1 kV / 500 A)

    • 电压保护水平Up静态（线芯-线芯）

      ≤ 65 V (C2 - 10 kA)

    • 响应时间tA（线芯-线芯）

      ≤ 1 ns

    • 响应时间tA（线芯-地）

      ≤ 100 ns

    • 输入衰减aE，对称。

      典型值 0.3 dB (≤ 270 kHz/150 Ω)

    • 截止频率fg（3 dB），150 Ω 对称系统

      典型值 1.1 MHz

    • 电容（线芯-地）

      典型值 2 nF

    • 每条路径的电阻

      1.2 Ω ±5 %

    • 电涌保护故障报警

      视觉，多阶段

    • 需要的最大备用保险丝

      1 A (FF)

    • 冲击耐受力（线-线）

      C1 - 1 kV / 500 A

    • 冲击耐受力（线-线）

      C2 - 10 kV / 5 kA

    • 冲击耐受力（线-线）

      C2 - 10 kA

    • 冲击耐受力（线-线）

      C3 - 100 A

    • 冲击耐受力（线-地）

      C1 - 1 kV / 500 A

    • 冲击耐受力（线-地）

      C2 - 10 kV / 5 kA

    • 冲击耐受力（线-地）

      C2 - 10 kA

    • 冲击耐受力（线-地）

      C3 - 100 A

    • 冲击耐受力（线-地）

      D1 - 2.5 kA

    • 脉冲复位时间（导线-导线）

      ≤ 4000 ms

    • 脉冲复位时间（导线-接地）

      ≤ 30 ms

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 4000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

  • 标准和规范
    • 标准/规格

      IEC 61643-21

    • 注意事项

      2000 + A1:2008，修改

    • 标准/规格

      EN 61643-21

    • 注意事项

      2001 + A1:2009

    • 标准/规格

      EN 61000-6-3

    • 注意事项

      2007 + A1:2011

    • 标准/规格

      EN 61000-6-2

    • 注意事项

      2005

  • 安装
    • 安装类型

      DIN导轨： 35 mm
