首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/1/2类防雷/电涌保护器
  • 1/2类防雷/电涌保护器-VAL-MS-T1/T2 335/12.5/3+1
  • 1/2类防雷/电涌保护器-VAL-MS-T1/T2 335/12.5/3+1
  • 1/2类防雷/电涌保护器-VAL-MS-T1/T2 335/12.5/3+1
  • 1/2类防雷/电涌保护器-VAL-MS-T1/T2 335/12.5/3+1

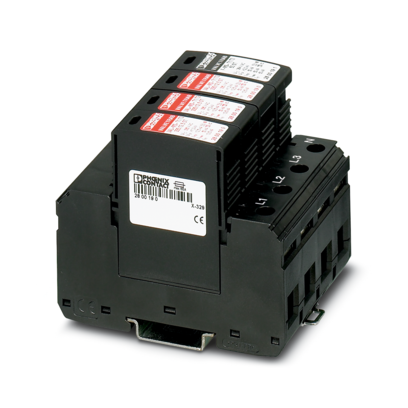

1/2类防雷/电涌保护器

VAL-MS-T1/T2 335/12.5/3+1

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2800184
无现货
起订量： 1
预计货期：  实际交期请联系客服

通用型插拔式防雷/电涌保护器以变阻器为基础，适用于3相电源供应网络，带有独立的N和PE（5线系统：L1，L2，L3，N，PE），用于防雷保护等级III和IV。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      组合电涌保护器

    • 产品系列

      VALVETRAB MS

    • IEC 类别

      I / II

    • IEC 类别

      T1 / T2

    • EN类型

      T1 / T2

    • IEC 电源系统

      TT

    • IEC 电源系统

      TN-S

    • 类型

      DIN导轨模块，分体式，可分离

    • 位数

      4

    • 电涌保护故障报警

      带可视状态指示窗口

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      3 Nm (1.5 mm² ... 16 mm²)

    • 紧固扭矩

      4.5 Nm (25 mm² ... 35 mm²)

    • 剥线长度

      16 mm

    • 柔性导线横截面

      1.5 mm² ... 25 mm²

    • 刚性导线横截面

      1.5 mm² ... 35 mm²

    • 可连接导向横截面 AWG

      15 ... 2

    • 连接方式

      叉形电缆端头

    • 柔性导线横截面

      1.5 mm² ... 16 mm²

  • 尺寸
    • 宽度

      71.2 mm

    • 高度

      89.8 mm

    • 深度

      77.5 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      4 分区

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA 6.6/PBT

    • 材料组

      I

    • 外壳材料

      PA 6.6

    • 外壳材料

      PBT

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

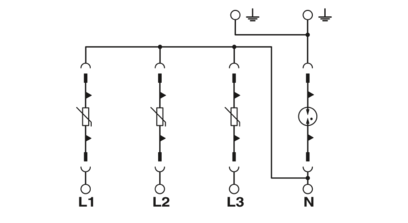

  • 保护电路
    • 保护通道

      L-N

    • 保护通道

      L-PE

    • 保护通道

      N-PE

    • 动作方向

      3L-N & N-PE

    • 额定电压 UN

      240/415 V AC (TN-S)

    • 额定电压 UN

      240/415 V AC (TT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续工作电压UC (L-N)

      335 V AC

    • 最大持续工作电压UC (L-PE)

      335 V AC

    • 最大持续工作电压UC (N-PE)

      264 V AC

    • 额定负载电流IL

      80 A

    • 残流IPE

      ≤ 5 µA

    • 待机功耗 PC

      ≤ 810 mVA

    • 标称放电电流In (8/20) µs (L-N)

      12.5 kA

    • 标称放电电流In (8/20) µs (L-PE)

      12.5 kA

    • 标称放电电流In (8/20) µs (N-PE)

      50 kA

    • 最大放电电流 Imax (8/20) µs

      50 kA

    • 冲击电流 (10/350) µs (L-N)，电荷量

      6.25 As

    • 冲击电流 (10/350) µs (L-N)，特征能量

      39 kJ/Ω

    • 冲击电流 (10/350) µs (L-N)，电流峰值Iimp

      12.5 kA

    • 冲击电流 (10/350) µs (L-PE)，电荷量

      6.25 As

    • 冲击电流 (10/350) µs (L-PE)，特征能量

      39 kJ/Ω

    • 冲击电流 (10/350) µs (L-PE)，电流峰值Iimp

      12.5 kA

    • 冲击电流 (10/350) µs (N-PE)，电荷量

      25 As

    • 冲击电流 (10/350) µs (N-PE)，特征能量

      625 kJ/Ω

    • 冲击电流 (10/350) µs (N-PE)，电流峰值Iimp

      50 kA

    • 总放电电流ITotal (8/20) µs

      50 kA

    • 总放电电流ITotal (10/350) µs

      50 kA

    • 额定断开续流值 Ifi (N-PE)

      100 A

    • 额定短路电流ISCCR

      25 kA

    • 电压保护水平Up（L-N）

      ≤ 1.2 kV

    • 电压保护水平Up（L-N）

      ≤ 1.6 kV (30 kA - 8/20 µs)

    • 电压保护水平Up (L-PE)

      ≤ 2 kV

    • 电压保护水平Up (N-PE)

      ≤ 1.7 kV

    • 残压Ures (L-N)

      ≤ 1.2 kV (In时)

    • 残压Ures (L-N)

      ≤ 1.1 kV (10 kA时)

    • 残压Ures (L-N)

      ≤ 1 kV (5 kA时)

    • 残压Ures (L-N)

      ≤ 0.9 kV (3 kA时)

    • 残压Ures (L-PE)

      ≤ 2 kV (In时)

    • 残压Ures (L-PE)

      ≤ 1.5 kV (10 kA时)

    • 残压Ures (L-PE)

      ≤ 1.2 kV (5 kA时)

    • 残压Ures (L-PE)

      ≤ 1.1 kV (3 kA时)

    • 残压Ures (N-PE)

      ≤ 0.6 kV (In时)

    • 残压Ures (N-PE)

      ≤ 0.5 kV (10 kA时)

    • 残压Ures (N-PE)

      ≤ 0.5 kV (5 kA时)

    • 残压Ures (N-PE)

      ≤ 0.4 kV (3 kA时)

    • UT下的TOV动作（L-N）

      415 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作（L-N）

      457 V AC (120 分钟 / 安全失效模式)

    • UT下的TOV动作（N-PE）

      1200 V AC (200 ms / 耐受模式)

    • 响应时间tA（L-N）

      ≤ 25 ns

    • 响应时间tA（L-PEN）

      ≤ 100 ns

    • 响应时间tA（N-PE）

      ≤ 100 ns

    • 最大备用保险丝，带有V型连接线

      80 A (gG - 16 mm²)

    • 最大备用保险丝，带有支线接线

      160 A (gG)

    • 附加技术数据

    • 最大放电电流 Imax (8/20) µs

      65 kA

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (仅在使用了所有连接位的情况下)

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      7.5g (10 ... 500 Hz / 2.5 h / X，Y，Z)

  • 认证

    • UL规格

    • 最大持续工作电压MCOV（L-L）

      670 V AC

    • 最大持续工作电压MCOV（L-N）

      335 V AC

    • 最大持续工作电压MCOV（L-G）

      335 V AC

    • 最大持续工作电压MCOV（N-G）

      264 V AC

    • 额定放电电流 In (L-L)

      20 kA

    • 额定放电电流 In (L-N)

      20 kA

    • 额定放电电流 In (L-G)

      20 kA

    • 额定放电电流 In (N-G)

      20 kA

    • 保护通道

      L-L

    • 保护通道

      L-N

    • 保护通道

      L-G

    • 保护通道

      N-G

    • 额定电压

      415/240 V AC

    • 电源分配系统

      Wye

    • 额定频率

      50/60 Hz

    • 实测限制电压 MLV (L-L)

      3570 V

    • 实测限制电压 MLV（L-N）

      2630 V

    • 实测限制电压 MLV (L-G)

      3600 V

    • 实测限制电压 MLV（N-G）

      2600 V

    • SPD型号

      4CA

    • UL连接数据

    • 紧固扭矩

      30 lbf-in.

    • 可连接导向横截面 AWG

      14 ... 2

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012

  • 安装
    • 安装类型

      DIN导轨： 35 mm
