首页/自动化/PLC（控制器）和I/O/用于PLCnext技术的自动化技术/控制器
  • 控制器-AXC F 2152
  • 控制器-AXC F 2152
  • 控制器-AXC F 2152
  • 控制器-AXC F 2152
  • 控制器-AXC F 2152
  • 控制器-AXC F 2152
  • 控制器-AXC F 2152

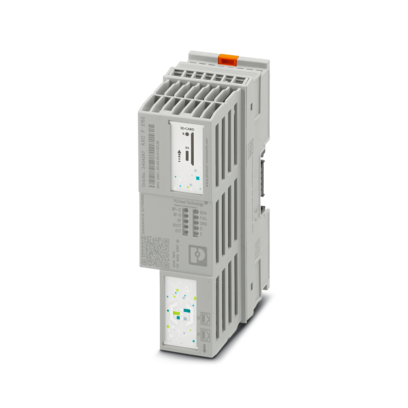

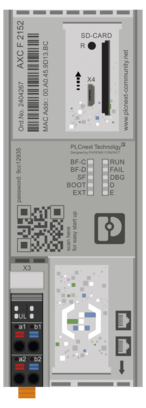

控制器

AXC F 2152

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2404267
无现货
起订量： 1
预计货期：  实际交期请联系客服

用于直接控制Axioline F I/O的PLCnext Control。带两个以太网接口。包括连接器和总线基础模块。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 产品属性
    • 产品类型

      控制器

    • 产品系列

      PLCnext Control

    • 类型

      模块

    • 绝缘特性

    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

    • 过电压类别

      II

    • 污染等级

      2

    • 显示器

    • 诊断显示

      否

  • 系统属性
    • Trusted Platform Module

      TPM 1.2

    • 处理器

      Arm®Cortex®-A9， 2x 800 MHz

    • 闪存

      512 Mbyte (内部闪存)

    • 闪存

      菲尼克斯电气的SD卡（外部闪存请见附件）

    • 保留数据存储器

      48 千字节kByte (NVRAM)

    • RAM

      512 Mbyte DDR3 SDRAM

    • 物联网功能: PROFICLOUD

    • 物联网平台

      PROFICLOUD

    • 支持云计算

      是

    • IEC 61131运行时系统

    • 程序内存

      8 Mbyte

    • 数据存储系统

      12 Mbyte

    • Axioline

    • 过程数据量

      最大 1482 Byte (每站（总输入和输出数据）)

    • 过程数据量

      最大 1024 Byte (Axioline F本地总线（输入）)

    • 过程数据量

      最大 1024 Byte (Axioline F本地总线（输出）)

    • 支持的设备数目

      最大 63 (每个站)

    • 可连接本地总线设备的数量

      最大 63 (注意电流损耗)

    • PROFINET

    • 设备功能

      PROFINET 控制器，PROFINET设备

    • 更新速率

      最小 1 ms (4台设备)

    • 更新速率

      最小 16 ms (64个设备)

    • Conformance Class

      B

    • 支持的设备数目

      最大 64 (在PROFINET控制器)

    • 支持的功能

      MRP FSU PROFINET控制器

    • 支持的功能

      MRP PROFINET设备

    • Device ID

      0142hex

    • Vendor ID

      00B0hex

    • 功能

    • 诊断显示

      否

    • 冗余功能

      是

    • 有关冗余功能的注意事项

      应用系统冗余

    • 安全功能

      否

    • 有关安全功能的注意事项

      通过可并排安装在左侧的AXC F XT SPLC 1000或AXC F XT SPLC 3000扩展模块提供功能安全。

    • 工业网络安全

      是

    • 功能

    • 支持的编程语言

      符号流程图（SFC）

    • 支持的编程语言

      梯形图（LD）

    • 支持的编程语言

      功能块图（FBD）

    • 支持的编程语言

      结构文本（ST）

    • 支持的编程语言

      C++

    • 支持的编程语言

      C#

    • 支持的编程语言

      Java

    • 支持的编程语言

      Python®

    • 支持的编程语言

      Simulink®

    • 系统要求

    • 工程设计工具

      PLCnext Engineer

    • 工程设计工具

      Eclipse®

    • 工程设计工具

      Visual Studio®

    • 工程设计工具

      MATLAB®/ Simulink®

    • 应用接口

      OPC UA®

  • 电气特性
    • 额定条件下的最大功耗

      5.6 W (5.6 W = 10.6 W - 5.0 W)

    • 实时时钟

    • 实时时钟

      是

    • 实时时钟描述

      典型值 10 ppm，最大20 ppm（25°C时）

    • 电位: 通信电源UL馈入（Axioline F本地总线UBus的供电由UL提供）

    • 电源电压

      24 V DC

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波 (± 5 %))

    • 电流消耗

      最大 442 mA (电压为UBus时，I/O为1 A)

    • 功耗

      最大 10.6 W (电压为UBus时，I/O为1 A)

    • 保护电路

      电涌保护; 电子

    • 保护电路

      极性保护; 电子

    • 电位: Axioline F本地总线(UBus) 的供电

    • 电源电压

      5 V DC (通过总线基础模块)

    • 电源

      1 A

  • 连接数据

    • Axioline F插头

    • 连接方式

      直插式连接

    • 硬导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 剥线长度

      8 mm

  • 接口
    • 支持的协议

      HTTP

    • 支持的协议

      HTTPS

    • 支持的协议

      PROFINET

    • 支持的协议

      INTERBUS

    • 支持的协议

      Modbus/TCP (通过相应的库)

    • 支持的协议

      Modbus/RTU (通过相应的库)

    • 支持的协议

      EtherNet/IP (Adapter)

    • 支持的协议

      CANopen® (通过相应的库)

    • 支持的协议

      DALI (通过相应的库)

    • 支持的协议

      DALI-2 (通过相应的应用程序)

    • 支持的协议

      HART (通过相应的应用程序)

    • 支持的协议

      IO-Link® (通过相应的应用程序)

    • 支持的协议

      PROFIBUS

    • 支持的协议

      MQTT (通过相应的应用程序)

    • 支持的协议

      OPC UA® Server

    • 支持的协议

      OPC UA® Client (通过相应的应用程序)

    • 支持的协议

      DHCP (通过相应的应用程序)

    • 支持的协议

      SFTP

    • 支持的协议

      SMTP (通过相应的应用程序)

    • 支持的协议

      SNTP (通过相应的应用程序)

    • 支持的协议

      SNMP (通过相应的应用程序)

    • 支持的协议

      DNS (通过相应的应用程序)

    • 支持的协议

      DNP3 (通过相应的应用程序)

    • 支持的协议

      IEC 60870-5-1 (通过相应的库)

    • 支持的协议

      IEC 60870-5-104 (通过相应的库)

    • 支持的协议

      IPsec

    • 支持的协议

      syslog

    • Web服务器

      是

    • Axioline F 本地总线

    • 接口数

      1

    • 连接方式

      总线基础模块

    • 传输速度

      100 Mbps

    • Ethernet

    • 总线系统

      RJ45

    • 接口数

      2 (内部切换)

    • 连接方式

      RJ45 母头连接器

    • 连接方法方面的注意事项

      自适应和自交叉

    • 传输速度

      10/100 MBit/s (全双工)

    • 传输原理

      以太网RJ45双绞线

    • 传输长度

      最大 100 m

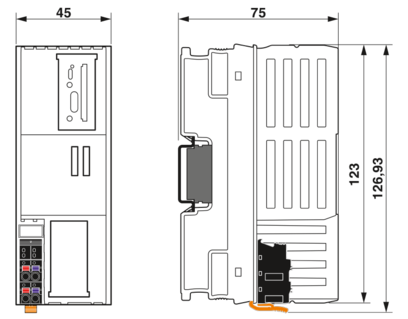

  • 尺寸
    • 宽度

      45 mm

    • 高度

      126.93 mm

    • 深度

      75 mm

    • 关于尺寸数据的注意事项

      使用TH 35-7.5导轨（符合 EN60715）时该深度有效。

  • 材料规格
    • 颜色 (外壳)

      灰色 (RAL 7042)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (制造商声明，未经UL评估)

    • 环境温度（运行）

      -25 °C ... 60 °C 最高可达海拔2000 m (注意降低值)

    • 环境温度（运行）

      -25 °C ... 55 °C 最高可达海拔3000 m (注意降低值)

    • 环境温度（运行）

      55 °C (UBus上最多1 A)

    • 环境温度（运行）

      55 °C ... 60 °C (仅与Axioline F电源模块AXL F PWR 1H搭配使用（订货号2688297）)

    • 环境温度（运行）

      -40 °C ... 70 °C (已扩展，见用户手册中的章节“测试成功：在极端环境条件下使用”)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (符合DIN EN 61131-2标准)

    • 允许湿度（存放/运输）

      5 % ... 95 % (符合DIN EN 61131-2标准)

    • 冲击力（运行）

      30g (符合 EN 60068-2-27/IEC 60068-2-27)

    • 振动（操作）

      5g (符合 EN 60068-2-6/IEC 60068-2-6)

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      58 kPa ... 106 kPa (最高可达海拔4500 m)

  • 认证

    • ATEX

    • 标识

       II 3 G Ex ec IIC T4 Gc

    • 证书

      TÜV 19 ATEX 8356 X

    • 参考标准

      EN IEC 60079-0, EN IEC 60079-7

    • IECEx

    • 标识

      Ex ec IIC T4 Gc

    • 证书

      IECEx TUR 19.0031X

    • 参考标准

      IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1

    • CCC / China-Ex

    • 标识

      Ex ec IIC T4 Gc

    • 证书

      , 2021122304114448

    • 参考标准

      GB/T 3836.1-2021, GB/T 3836.3-2021

    • UL Ex，美国 / 加拿大

    • 标识

      Class I, Zone 2, AEx ec IIC T4 Gc

    • 标识

      Class I, Div. 2, Groups A, B, C, D

    • 标识

      Ex ec IIC T4 Gc X

    • 证书

      E366272

    • 参考标准

      UL 60079-0, Ed. 6 / CSA C22.2 NO. 60079-0, Ed. 3

    • 参考标准

      UL 60079-7, Ed. 5 / CSA C22.2 NO. 60079-7, Ed. 2

    • UL，美国 / 加拿大

    • 标识

      cULus

    • 证书

      E238705

    • 腐蚀性气体测试

    • 标识

      ISA S71.04.2013 G3 Harsh Group A,
      DIN EN 60068-2-60:2016-06 Method 4

    • Industrial Cyber Security

    • 标识

      Industrial IT Security, IACS Component

    • 证书

      IITS2 029429 0027

    • 注意

      Configuration: Security Profile active

    • 参考标准

      IEC 62443-4-1:2018

    • 参考标准

      IEC 62443-4-2:2019

    • 参考标准

      PPP 15003B:2021 (IEC 62443-4-1: Full ML3 Process Profile)

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 符合EMC 指标

      抗干扰测试符合EN IEC 61000-6-2标准 静电放电（ESD）IEC 61000-4-2 标准B ，±6 kV触点放电，±8 kV空气放电

    • 符合EMC 指标

      抗干扰测试符合EN IEC 61000-6-2标准 电磁场IEC 61000-4-3 标准A，场强： 10 V/m

    • 符合EMC 指标

      抗干扰测试符合EN IEC 61000-6-2标准 快速瞬态（脉冲）IEC 61000-4-4 标准 B，±2 kV

    • 符合EMC 指标

      抗干扰测试符合EN IEC 61000-6-2标准 瞬态过电压（电涌）IEC 61000-4-5 标准B；直流电源线：±0.5 kV/±1.0 kV（对称/不对称）；现场总线电缆屏蔽：±1.0 kV

    • 符合EMC 指标

      抗干扰测试符合EN IEC 61000-6-2标准 传导干扰IEC 61000-4-6 标准A，测试电压10 V

    • 符合EMC 指标

      噪音排放测试符合EN IEC 61000-6-4标准 级 A

  • 安装
    • 安装类型

      DIN导轨安装
