首页/连接/电子模块壳体/DIN导轨壳体/DIN导轨总线连接器
  • DIN导轨总线连接器-ME 22,5 TBUS 1,5/ 5-ST-3,81 YE
  • DIN导轨总线连接器-ME 22,5 TBUS 1,5/ 5-ST-3,81 YE

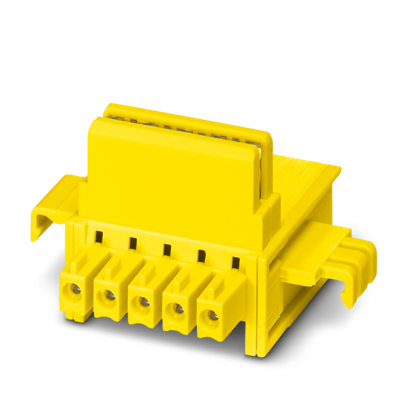

DIN导轨总线连接器

ME 22,5 TBUS 1,5/ 5-ST-3,81 YE

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2200244
无现货
起订量： 50
预计货期：  实际交期请联系客服

DIN 导轨连接器， 颜色: 黄色， 额定电流: 8 A (并联触点)， 额定电压(III/2): 125 V， 位数: 5， 产品系列: TBUS5-22,5..， 针距: 3.81 mm， 安装: DIN导轨安装， 互锁: 不带， 安装方式: 不带， 包装类型: 纸箱包装， 采用镀金触点的产品项目，用于连接电子模块壳体的总线连接器，5个并联触点

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 推荐

      总线连接器接触片的材料，电镀金（硬金）

  • 产品属性
    • 产品类型

      DIN 导轨连接器

    • 产品系列

      TBUS5-22,5..

    • 位数

      5

    • 针距

      3.81 mm

  • 电气特性

    • 特性

    • 额定电流IN

      8 A (并联触点)

    • 额定电压 UN

      125 V

    • 接触电阻

      4.4 mΩ

    • 额定电涌电压(III/3)

      2.5 kV

    • 额定电压(III/2)

      125 V

    • 额定电涌电压(III/2)

      2.5 kV

    • 额定电压 (II/2)

      320 V

    • 额定电涌电压(II/2)

      2.5 kV

  • 材料规格

    • 材料数据 - 联系方法

    • 接触件材料

      CU合金

    • 表面特性

      镀金

    • 材料数据 - 壳体

    • 颜色 (外壳)

      黄色 (1018)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 材料规格 - 连接器

    • 颜色 ()

      ()

  • 尺寸
    • 针距

      3.81 mm

    • 宽度 [w]

      29.2 mm

    • 高度[h]

      36.5 mm

    • 长度[l]

      20.45 mm

  • 安装
    • 安装类型

      DIN导轨安装

  • 机械测试

    • 插入/拔出力

    • 结果

      已通过测试

    • 周期数

      25

    • 每个接线位的插入强度约

      6 N

    • 每个接线位的拔出强度约

      5 N

    • 插芯中的触点底座

    • 规格

      IEC 60512-15-1:2008-05

    • 插芯触点支架
      要求 >20 N

      已通过测试

    • 极性保护和编码

    • 规格

      IEC 60512-13-5:2006-02

    • 结果

      已通过测试

    • 外观检查

    • 规格

      IEC 60512-1-1:2002-02

    • 结果

      已通过测试

    • 尺寸检查

    • 规格

      IEC 60512-1-2:2002-02

    • 结果

      已通过测试

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.35 mm (10 Hz ... 60.1 Hz)

    • 加速度

      5g (60.1 Hz ... 500 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 耐久性测试

    • 规格

      IEC 60512-9-1:2010-03

    • 海平面脉冲耐受电压

      2.95 kV

    • 体积电阻 R1

      4.4 mΩ

    • 体积电阻 R2

      4.5 mΩ

    • 插入／拔出周期

      25

    • 气候测试

    • 规格

      ISO 6988:1985-02

    • 腐蚀应力

      0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期

    • 热应力

      100 °C/168  h

    • 大功率频率耐受电压

      1.39 kV

    • 灼热线测试

    • 规格

      IEC 60695-2-10:2013-04

    • 温度

      850 °C

    • 暴露时间

      30 s

    • 冲击

    • 规格

      IEC 60068-2-27:2008-02

    • 脉冲波形

      半正弦

    • 加速度

      15g

    • 电击时间

      11 毫秒

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 环境条件

    • 环境温度（运行）

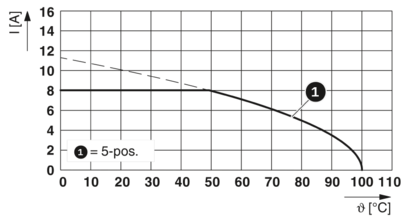

      -40 °C ... 105 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 55 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 电气测试

    • 温度测试 | 测试组C

    • 规格

      IEC 60512-5-1:2002-02

    • 已测芯数

      5

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2007-04

    • 绝缘材料组

      I

    • 额定电涌电压 (III/3)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      1.5 mm

    • 最小爬电距离(III/3)

      1.9 mm

    • 额定绝缘电压 (III/2)

      125 V

    • 额定电涌电压(III/2)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      1.5 mm

    • 最小爬电距离(II/2)

      0.75 mm

    • 额定绝缘电压 (II/2)

      320 V

    • 额定过电压 (II/2)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      1.5 mm

    • 最小爬电距离(II/2)

      1.6 mm

  • 包装规格
    • 包装类型

      纸箱包装

    • 外包装类型

      纸箱
