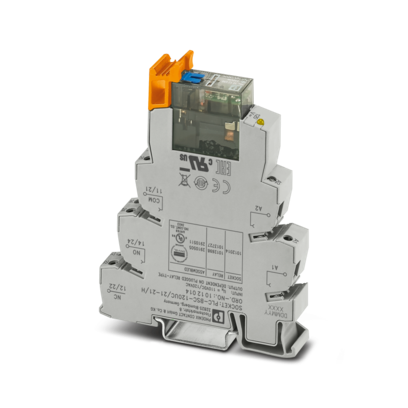

继电器模块

PLC-RSC-120UC/21-21/MS

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2910505
无现货
起订量： 10
预计货期：  实际交期请联系客服

PLC-INTERFACE，包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）, 螺钉连接, 2个转换触点, 桥式整流器, 输入电压: 120 V AC / 110 V DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      继电器模块

    • 产品系列

      PLC-INTERFACE

    • 应用

      手持交换机

    • 操作模式

      100%工作因数

    • 机械寿命

      5x106 开关次数

    • 绝缘特性: 标准/条例

    • 绝缘

      安全隔离，增强型绝缘

    • 过电压类别

      III

    • 污染等级

      2

    • 数据管理状态

    • 最近一次数据维护日期

      20.03.2025

  • 电气特性
    • 额定条件下的最大功耗

      0.6 W

    • 测试电压 (线圈/触点)

      4 kVrms (50 Hz，1分钟，线圈/触点)

    • 测试电压 (转换触点/转换触点)

      2.5 kVrms (50 Hz，1分钟，转换触点/转换触点)

    • 标准/条例

    • 额定绝缘电压

      250 V AC

    • 额定过电压

      6 kV

  • 输入数据

    • 线圈侧

    • 额定输入电压 UN

      120 V AC

    • 额定输入电压 UN

      110 V DC

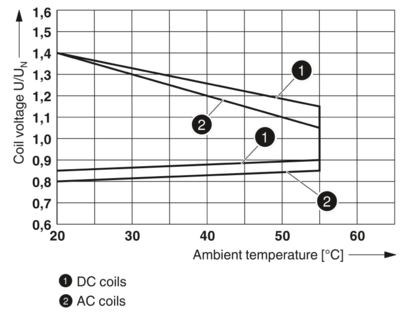

    • 输入电压范围

      96 V AC ... 168 V AC (20 °C)

    • 输入电压范围

      93.5 V DC ... 154 V DC (20 °C)

    • 额定电压 (“热”插拔电磁式继电器)

      110 V DC

    • 驱动和功能

      单稳态

    • 驱动（极性）

      极化

    • UN下的典型输入电流

      5 mA

    • 典型响应时间

      6 ms (110 V DC)

    • 典型响应时间

      3 ms ... 15 ms (120 V AC)

    • 典型释放时间

      10 ms (110 V DC)

    • 典型释放时间范围

      3 ms ... 15 ms (120 V AC)

    • 保护电路

      桥式整流器; 桥式整流器

    • 工作电压显示

      黄色LED

  • 输出数据

    • 切换

    • 触点类型

      2个转换触点

    • 开关触点类型

      单触点

    • 触点材料

      AgNi

    • 最大切换电压

      250 V AC/DC (当相邻两个模块的相同接线端子间的电压大于250V（L1、L2、L3），必须使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等电位桥接)

    • 最小切换电压

      12 V (10 mA)

    • 限制连续电流

      6 A

    • 最大冲击电流

      12 A (20 ms)

    • 最小切换电流

      10 mA (12 V)

    • 最大额定功率值（电阻负载）

      192 W (24 V DC)

    • 最大额定功率值（电阻负载）

      62 W (48 V DC)

    • 最大额定功率值（电阻负载）

      42 W (60 V DC)

    • 最大额定功率值（电阻负载）

      55 W (110 V DC)

    • 最大额定功率值（电阻负载）

      66 W (220 V DC)

    • 最大额定功率值（电阻负载）

      2000 VA (250 V AC)

    • 开关容量

      1 A (24 V (DC13))

    • 开关容量

      1.5 A (230 V, AC15)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm² (单套管)

    • 柔性导线横截面

      2x 0.5 mm² ... 1.5 mm² (TWIN套管)

    • 可连接导向横截面 AWG

      26 ... 14

    • 紧固扭矩

      0.6 Nm ... 0.8 Nm

  • 尺寸
    • 宽度

      14 mm

    • 高度

      80 mm

    • 深度

      104 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0 (外壳)

  • 环境和真实条件

    • 环境条件

    • 保护等级 (继电器)

      RT II (继电器)

    • 保护等级 (继电器底座)

      IP20 (继电器底座)

    • 保护等级 (安装位置)

      ≥ IP54 (安装位置)

    • 环境温度（运行）

      -20 °C ... 55 °C

    • 环境温度（存放/运输）

      -20 °C ... 85 °C

    • 海拔

      ≤ 2000 m

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • UL，美国

    • 标识

      UL 508

    • 标识

      UL 508 Recognized

    • UL，美国 / 加拿大

    • 标识

      UL 508

    • 标识

      UL 508 Recognized

    • 造船业许可

    • 证书

      TAE0000196

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04. G3 Harsh Group

    • 标识

      EN 60068-2-60

    • 造船业数据

    • Temperature

      D

    • Humidity

      A

    • 振动

      B/C

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 低压指令

      符合低电压指令

  • 标准和规范

    • 标准/条例

    • 标准/规程

      EN 50178

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
