首页/切换、测量和监控/安全继电器模块和传感器/可组态安全模块/安全模块
  • 安全模块-PSR-M-B4-SDI16-SDO4-DO4-PI
  • 安全模块-PSR-M-B4-SDI16-SDO4-DO4-PI
  • 安全模块-PSR-M-B4-SDI16-SDO4-DO4-PI
  • 安全模块-PSR-M-B4-SDI16-SDO4-DO4-PI
  • 安全模块-PSR-M-B4-SDI16-SDO4-DO4-PI

安全模块

PSR-M-B4-SDI16-SDO4-DO4-PI

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1738572
无现货
起订量： 1
预计货期：  实际交期请联系客服

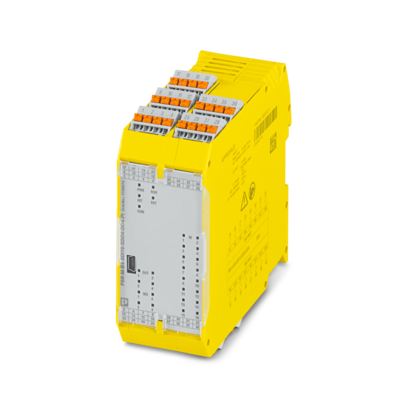

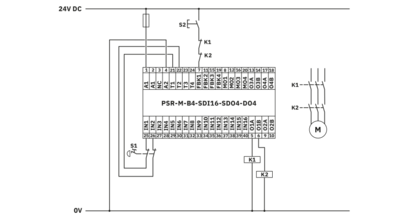

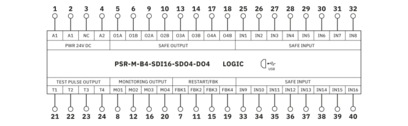

可配置安全模块（基础模块），16个安全输入，4个安全输出，4个复位输入，4个信号输出，4个时钟输出，最高可达SIL 3、Cat. 4/PL e，直插式插拔接线端子

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      安全设备

    • 绝缘特性

    • 保护等级

      III

    • 绝缘特性: 供电回路间的电气间隙和爬电距离

    • 过电压类别

      II

    • 污染等级

      2

    • 次数

    • 响应时间

      最大22 ms ... 24 ms

    • 重启时间

      最小 5 s (启动时间)

    • 重启时间

      最大 10 s (启动时间)

  • 电气特性
    • 额定操作模式

      100 %符合条件

    • 供电回路间的电气间隙和爬电距离

    • 额定过电压／绝缘

      请见章节“绝缘配合”

    • 电源

    • 品名

      A1/A2

    • 额定控制电路电源电压 US

      19.2 V DC ... 28.8 V DC

    • 额定控制电路电源电压US

      24 V DC -20 % / +20 % (外部保险丝，典型值4 A)

    • 延迟时间

      典型值 5 ms (在A1处，在电压骤降Us的情况下)

    • 保护电路

      反向并联保护，防止极性反转

  • 输入数据

    • 数字量: IN1 ... IN16

    • 输入说明

      安全相关的数字输入

    • 输入说明

      EN 61131-2 型号1

    • 输入数量

      16

    • 输入电压范围，"0"信号

      0 V DC ... 5 V DC (用于安全关断)

    • 输入电压范围，"1"信号

      15 V DC ... 28.8 V DC

    • 输入电流范围“0”信号

      < 1 mA

    • 延迟时间

      最小 3 ms ±2 ms (可设置)

    • 延迟时间

      最大 250 ms ±2 ms (可设置)

    • 延迟时间

      测试脉冲率 ≥ 2x 设定滤波时间，最小测试脉冲率 = 10 ms

    • 电缆长度

      最大 100 m (每个输入)

    • 允许的导线最大总电阻

      最大 1.2 kΩ (US时的输入和复位电路)

    • 电耗量

      典型值 8 mA (典型为US)

    • 电耗量

      最大 10 mA (控制电压为28.8 V DC时)

    • 数字量: 复位输入 (FBK1, FBK2, FBK3, FBK4)

    • 输入说明

      非安全相关（可组态）

    • 输入说明

      IEC 61131-2类型3

    • 输入数量

      4

    • 输入电压范围，"0"信号

      0 V DC ... 5 V DC

    • 输入电压范围，"1"信号

      11 V DC ... 28.8 V DC

    • 输入电流范围“0”信号

      < 1 mA

    • 延迟时间

      250 ms ±2 ms (测试脉冲率 > 500 ms)

    • 电缆长度

      最大 100 m (每个输入)

    • 允许的导线最大总电阻

      1.2 kΩ (US时的输入和复位电路)

    • 保护电路

      抑制二极管

    • 电耗量

      典型值 10 mA (典型为US)

    • 电耗量

      最大 13 mA (控制电压为28.8 V DC时)

  • 输出数据

    • 数字量: O1A， O1B， O2A， O2B， O3A， O3B， O4A， O4B

    • 输出说明

      安全相关的数字量输出

    • 输出说明

      PNP，OSSD

    • 输出说明

      IEC 61131-2标准型0.5（遵守极限持续电流）

    • 输出数目

      8 (可用作4个双通道输出)

    • 保护电路

      压敏电阻

    • 短路保护

      是（自限至1.1 A）

    • 漏电流

      最大 500 µA

    • 电缆长度

      最大 100 m (每个输出)

    • 阻性负载

      最小 50 Ω (观察极限持续电流)

    • 最大电容负载

      最大 680 nF

    • 最大感性负载

      最大 1.4 mH

    • 限制连续电流

      400 mA (每通道)

    • 限制连续电流

      3.2 A (所有安全数字输出的总电流)

    • 冲击电流

      最大 750 mA (Δt  1 s)

    • 额定输出电压

      24 V DC (通过A1供电)

    • 额定输出电压范围

      18 V DC ... 27.6 V DC (US - 1.2 V)

    • 切换频率

      最大 1/4 x tCycle [Hz]

    • 断开时的输出电压

      < 1.5 V

    • 测试脉冲

      < 80 µs (低测试脉冲的测试脉宽)

    • 测试脉冲

      低测试脉冲的测试脉冲率 > 2 x TCycle

    • 测试脉冲

      < 20 µs (测试脉冲宽度，高测试脉冲)

    • 测试脉冲

      ≥ 1.5 s (测试脉冲速率，高测试脉冲)

    • 放电回路

      是，内部

    • 信号: MO1，MO2，MO3，MO4

    • 输出说明

      PNP, IEC 61131-2 Typ 0,1

    • 输出说明

      非安全相关

    • 输出数目

      4

    • 断开时的输出电压

      最大 0.1 V

    • 电压

      24 V DC (通过A1)

    • 最大启动电流

      1.1 A (Δt = 3 s，Us时)

    • 限制连续电流

      100 mA (每通道)

    • 限制连续电流

      400 mA (所有数字信号输出的总电流)

    • 漏电流

      最大 100 µA

    • 切换频率

      最大 1/4 x tCycle [Hz]

    • 保护电路

      抑制二极管

    • 短路保护

      是（自限至1.1 A）

    • 电缆长度

      最大 100 m (每个输出)

    • 时钟: T1，T2，T3，T4

    • 输出说明

      PNP，IEC 61131-2标准型0.5

    • 输出数目

      4

    • 电压

      24 V DC (通过A1)

    • 断开时的输出电压

      最大 0.1 V

    • 最大启动电流

      1.1 A (Δt = 3 s，Us时)

    • 限制连续电流

      100 mA (每通道)

    • 限制连续电流

      400 mA (所有输出的总电流)

    • 漏电流

      最大 100 µA

    • 测试脉冲

      ≤ 220 µs (测试脉冲持续时间)

    • 测试脉冲

      测试脉冲速率 = 8 x tCycle [ms]

    • 短路保护

      是（自限至1.1 A）

    • 电缆长度

      最大 100 m (每个输出)

    • 最大电容负载

      最大 470 nF

    • 最大感性负载

      最大 2.4 mH

    • 放电回路

      是，内部

  • 连接数据

    • 连接技术

    • 可插拔

      是

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 导线横截面AWG

      24 ... 14

    • 剥线长度

      10 mm

  • 信号处理
    • 状态显示

      1 x LED（绿色），1 x LED（橙色）

    • 状态显示

      4 x LED（绿色、红色）

    • 状态显示

      20 x LED（黄色）

    • 工作电压显示

      1 x LED（绿色）

    • 错误指示

      2 x LED（红色）

  • 尺寸
    • 宽度

      45.2 mm

    • 高度

      107.74 mm

    • 深度

      113.6 mm

  • 材料规格
    • 颜色 (外壳)

      黄色 (RAL 1018)

    • 外壳材料

      非增强型聚酰胺 PA

  • 特性

    • 安全数据

    • 停止类别

      0

    • 安全数据: EN ISO 13849

    • 性能等级（PL）

      e (2通道接线)

    • 性能等级（PL）

      d (1通道接线)

    • 安全数据: IEC 61508 - 2通道接线的高要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: IEC 61508 - 1通道接线的高要求

    • 安全完整性水平（SIL）

      2

    • 安全数据: EN IEC 62061

    • 安全完整性水平（SIL）

      3 (2通道接线)

    • 安全完整性水平（SIL）

      2 (1通道接线)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 插入位置最低保护等级

      IP54

    • 环境温度（运行）

      -20 °C ... 55 °C (注意降低值)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      95 % (无冷凝)

    • 允许的最大相对湿度（操作）

      95 % (无冷凝)

    • 电击

      10g，Δt = 16 ms（持续冲击，每个方向1000次冲击）

    • 振动（操作）

      10 Hz ... 150 Hz, 2g

  • 认证

    • CE

    • 标识

      CE合规

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      注意降容

    • 安装位置

      垂直或水平
