首页/供电、充电及保护/电动汽车充电技术/车辆充电插座/车辆充电插座
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2
  • 车辆充电插座-CHARX T2HBI24-DC375-2,0C2

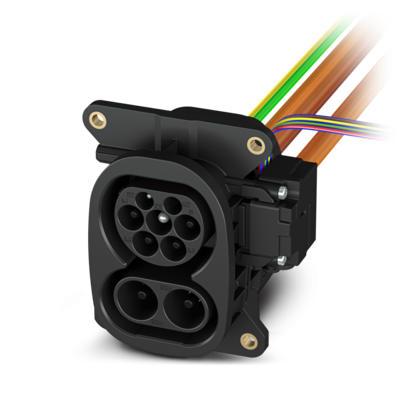

车辆充电插座

CHARX T2HBI24-DC375-2,0C2

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1720109
无现货
起订量： 1
预计货期：  实际交期请联系客服

CHARX connect universal，DC CCS Typ 2，车辆充电插座，> 500 A 在 Boost mode， 325 A 永久， 1000 V DC，单线，长度: 2 m，电子锁: 24 V，4位，板前和板后安装，M6，外壳: 黑色，用于直流(DC)充电，IEC 62196-1，IEC 62196-2，直流触点的保护盖在标准供货范围内。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      直流触点的保护盖在标准供货范围内。

  • 产品属性
    • 产品类型

      车辆充电插座

    • 产品系列

      CHARX connect universal

    • 应用

      用于直流(DC)充电

    • 应用

      用于安装在电动汽车(EV)中

    • 充电标准

      DC CCS Typ 2

    • 充电模式

      模式4

    • 定制型

      根据客户要求提供

  • 电气特性
    • 信号传输类型

      脉冲调制及调制Powerline通信符合ISO/IEC 15118 / DIN SPEC 70121

    • 连接方法方面的注意事项

      压接连接，不能断开

    • 绝缘电阻

      > 200 MΩ

    • 的编码

      4.7 kΩ (在PE和PP之间)

    • 温度测量

      DC触点：2x PT1000 (DIN EN 60751)

    • 充电电流类型

      DC

    • 充电功率

      325 kW

    • 充电电流

      325 A DC (带冷却型HPC车辆充电连接器)

    • 充电电流类型

      直流升压模式

    • 充电功率

      > 500 kW (升压模式，取决于环境条件。详细信息请见本产品下载区域中的装箱单。)

    • 充电电流

      > 500 A DC

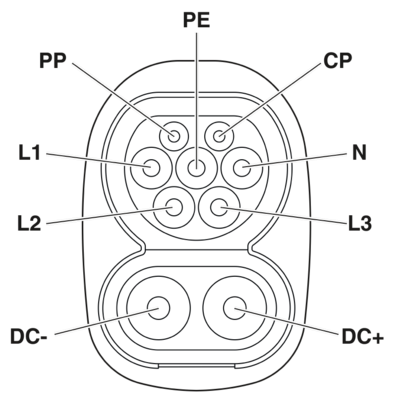

    • 功率触点

    • 数目

      3 (PE，DC+，DC-)

    • 额定电压

      1000 V DC

    • 额定电流

      325 A DC (带非冷却型车辆充电连接器)

    • 信号触点

    • 数目

      2 (CP, PP)

    • 额定电压

      30 V AC

    • 额定电流

      2 A

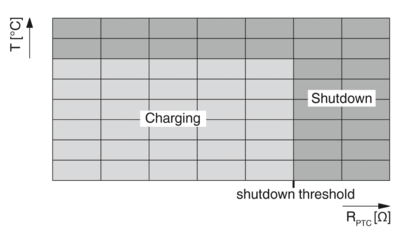

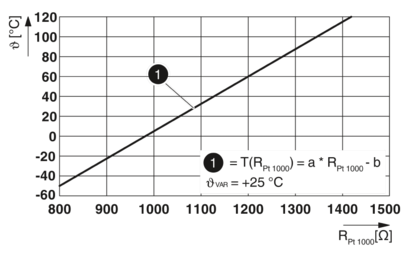

    • 温度传感器 (Pt 1000)

    • 传感器类型

      Pt 1000

    • 标准/规程

      DIN EN 60751

    • 连接点

      用于直流触点的2个传感器

    • 推荐测得电流

      ≤ 1 mA (Umax= 16 V DC)

    • 系数

      3850 ppm/K

    • 环境温度

      -40 °C ... 130 °C

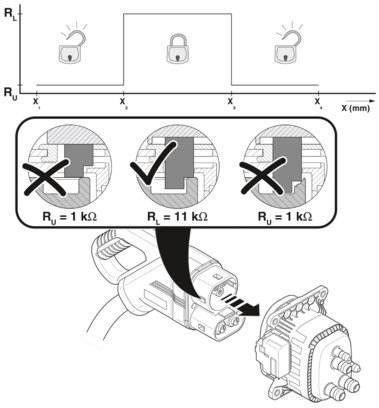

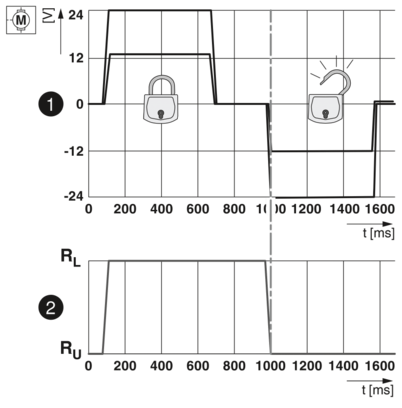

    • 锁定执行器

    • 电子锁

      24 V，4位

    • 电子锁

      右侧位置

    • 电机可能的电源电压范围

      22 V ... 26 V

    • 锁定检测的最大电压

      30 V

    • 用于锁定的典型电机电流

      0.05 A

    • 电机的反向电流

      最大 0.5 A

    • 最大反向电流停留时间

      1 s

    • 建议的适应时间

      600 ms

    • 进入或退出路径之后的间歇时间

      3 s

    • 使用寿命插接次数

      > 10000次负载

    • 锁识别

      可用

    • 机械紧急解锁

      可用

    • 环境温度（运行）

      -30 °C ... 50 °C

  • 材料规格
    • 颜色 (外壳)

      黑色 (9005)

    • 颜色 (前面板)

      黑色 (9005)

    • 标识材料 (外壳)

      塑料

    • 标识材料 (触点表面)

      银色

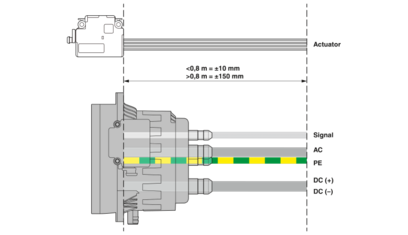

  • 电缆/电线
    • 电缆长度

      2 m

    • 光缆类型

      单线

    • 适用于直流的单芯线

    • 电缆长度

      2 m

    • 电缆结构

      2 x 120 mm²

    • 单股线，材料

      硅胶

    • 单线，颜色

      OG

    • 电缆外径

      23.00 mm -0.8 mm

    • 适用于保护导线的单芯线

    • 电缆长度

      2 m

    • 电缆结构

      1 x 25 mm²

    • 单股线，材料

      硅胶

    • 单线，颜色

      GN/YE

    • 电缆外径

      8.60 mm ±0.1 mm

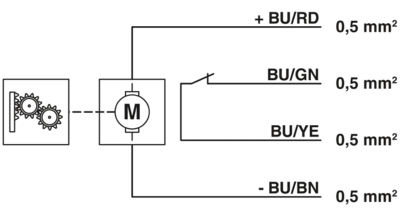

    • 适用于电子锁的单芯线

    • 电缆长度

      0.5 m

    • 电缆结构

      4 x 0.5 mm²

    • 单股线，材料

      PVC

    • 单线，颜色

      BU/RD, BU/GN, BU/YE, BU/BN

    • 电缆外径

      1.60 mm ±0.20 mm

    • 电缆电阻

      ≤ 37.1 Ω/m

    • 适用于Pt 1000温度传感器的单芯线

    • 电缆长度

      1 m

    • 电缆结构

      3 x 0,5 mm²

    • 单股线，材料

      PVC

    • 单线，颜色

      BN

    • 单线，颜色

      GN

    • 单线，颜色

      YE

    • 电缆外径

      1.60 mm ±0.20 mm

    • 电缆电阻

      ≤ 37.1 Ω/m

    • 通信用单芯线

    • 电缆长度

      1 m

    • 电缆结构

      2 x 0.5 mm²

    • 单股线，材料

      PVC

    • 单线，颜色

      BK

    • 单线，颜色

      WH

    • 电缆外径

      1.60 mm ±0.20 mm

    • 电缆电阻

      ≤ 37.1 Ω/m

  • 机械特性

    • 机械参数

    • 插／拔周期

      > 10000

    • 插入力

      < 100 N

    • 拔出力

      < 100 N

  • 环境和真实条件

    • 环境条件

    • 保护等级 (车辆充电插座)

      IP5K4

    • 环境温度（运行）

      -40 °C ... 40 °C (最大60°C（需要降低电流，注意直流电接触温度限值90°C）)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      4000 m (海平面以上)

  • 标准和规范

    • 标准

    • 标准/规程

      IEC 62196-1

    • 标准/规程

      IEC 62196-2

    • 标准/规程

      IEC 62196-3

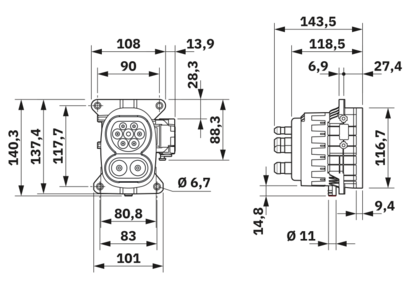

  • 安装
    • 安装类型

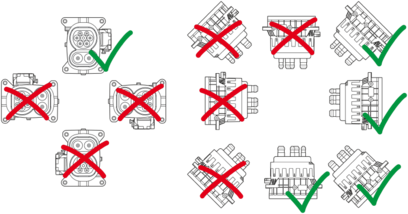

      板前和板后安装 (只允许0到90度正面倾斜)

    • 安装孔直径

      6.70 mm (ø)

    • 固定螺钉

      M6

    • 螺钉包含在供货范围内

      无
