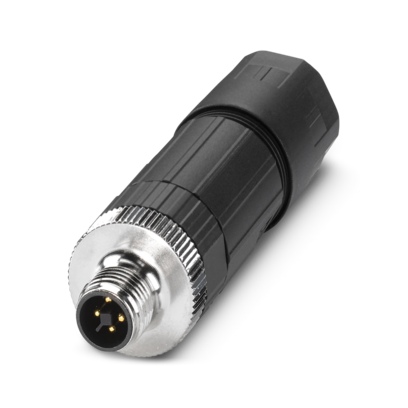

电源连接器

SACC-M12MST-4PL-CM M

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1646347
无现货
起订量： 1
预计货期：  实际交期请联系客服

电源连接器，电源，4-位置，非屏蔽，插头 直头 M12，编码: T，Push-lock式弹簧连接，电缆外径 6 mm ... 11 mm，触点4主动接地式

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 组装说明

      注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。

  • 安装
    • 组装说明

      连接导线时可以使用冷压头，或者不使用冷压头

  • 产品属性
    • 产品类型

      圆形连接器（电缆侧）

    • 应用

      电源

    • 传感器类型

      电源

    • 位数

      4

    • 出线口编号

      1

    • 屏蔽

      无

    • 编码

      T

    • 电缆出口

      直头

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

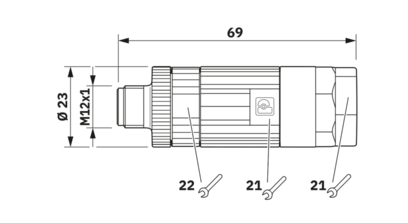

  • 尺寸
    • 宽度

      23 mm

    • 高度

      23 mm

    • 长度

      69 mm

    • 外部尺寸

    • 外径

      6 mm ... 11 mm

    • 壳体

    • 直径外壳

      23 mm

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

  • 连接数据

    • 导线连接

    • 连接方式

      Push-lock式弹簧连接

    • 接线横截面

      1.5 mm² ... 2.5 mm²

    • 接线横截面

      1.5 mm² ... 2.5 mm² (带冷压头)

    • 可连接导线横截面AWG

      16 ... 14

    • 单根电线的剥线长度

      10 mm

    • 紧固扭矩

      0.6 Nm (M12 螺圈)

    • 紧固扭矩

      3 Nm (压紧螺母及连接器外壳)

    • 针位分配

    • 触点 | 颜色（信号指示）| 触点（可选）

      1 = BN

    • 触点 | 颜色（信号指示）| 触点（可选）

      2 = WH

    • 触点 | 颜色（信号指示）| 触点（可选）

      3 = BU

    • 触点 | 颜色（信号指示）| 触点（可选）

      4 = BK

  • 电气特性
    • 额定过电压

      1.5 kV

    • 额定电压 UN

      63 V DC

    • 额定电流IN

      12 A (使用1.5 mm²绞线时)

    • 额定电流IN

      12 A (40 °C时)

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 100

  • 连接器

    • 连接1

    • 插座设计

      插头

    • 插座出线

      直头

    • 插座螺纹类型

      M12

    • 编码

      T

  • 电缆/电线
    • 信号类型/分类

      电源

    • 单根导线的剥线长度

      10 mm

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP65

    • 保护等级

      IP67

    • 环境温度（运行） (孔式连接器/针式连接器)

      -40 °C ... 85 °C (针式/孔式)

  • 标准和规范
    • 标准标识

      M12 针式插头连接器

    • 标准/规格

      基于IEC 61076-2-111
