首页/连接/连接器/用于储能模块系统的连接器/连接器

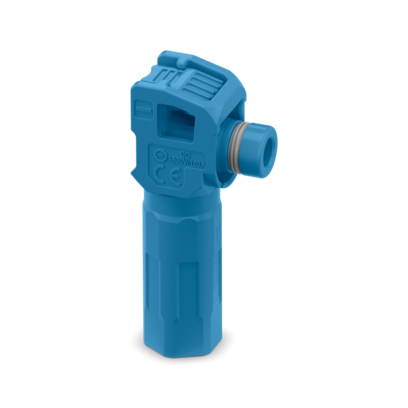

  • 连接器-BPC 120 C 25 BU

连接器

BPC 120 C 25 BU

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1571122
无现货
起订量： 15
预计货期：  实际交期请联系客服

连接器， 颜色: 蓝色， 位数: 1, 最小导线横截面: 16 mm², 最大导线横截面: 25 mm²， 额定电压: 1500， 额定电流: 120 A， 连接方法: 压接， 触点类型: 孔式插头， 最小电缆直径: 8.4 mm， 最大电缆直径: 12.4 mm

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 安全注意事项

    • 安全注意事项

      • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。

    • 安全注意事项

      • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

    • 安全注意事项

      警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。

    • 安全注意事项

      • 产品适用于工厂、控制器和电气设备工程中的应用。

    • 安全注意事项

      • 不允许擅自修改或以不正确的方式打开组装好的产品。

    • 安全注意事项

      • 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。

    • 安全注意事项

      • 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。

    • 安全注意事项

      • 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地

    • 安全注意事项

      • 确保已正确连接保护接地或功能性接地。

    • 安全注意事项

      • 遵守相应的技术数据。您可以从以下来源获得相关信息：
      o 产品上
      o 包装标签上
      o 随附提供的文档中
      o 网页phoenixcontact.com/products中的产品下

    • 安全注意事项

      • 该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。

    • 安全注意事项

      • 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件

    • 安全注意事项

      • 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

    • 安全注意事项

      • 仅在完全插入连接器并互锁时才能操作此连接器。

    • 安全注意事项

      • 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。

    • 安全注意事项

      • 注意电缆的最小弯曲半径。铺设电缆时不得使其扭曲。

  • 产品属性
    • 产品类型

      适用于储能模块的连接器

    • 位数

      1

    • 绝缘特性

    • 污染等级

      2

  • 电气特性
    • 额定电压(III/2)

      1500 V DC

    • 额定电压 ATD

      1500 (III/2.00)

    • 额定电流

      120 A (具有25 mm²导线横截面，符合IEC 61984标准)

    • 额定电流

      76 A (具有16 mm²导线横截面，符合IEC 61984标准)

    • 额定电流

      120 A (采用AWG 4，符合UL 4128标准)

    • 接触电阻

      ≤ 5 mΩ

    • 绝缘电阻

      1000 MΩ

    • 额定电压 UN

      1500 V DC

  • 连接数据
    • 连接方式

      压接

  • 材料规格
    • 颜色 (外壳)

      蓝色 (RAL 5015)

    • 标识材料

      尼龙 (外壳)

    • 标识材料

      橡胶 (密封)

    • 阻燃等级，符合UL 94

      V0

    • 密封材料

      橡胶

    • 绝缘材料

      PA

    • 接触件材料

      铜合金

    • 材料接触表面

  • 电缆/电线
    • 电缆外径

      8.4 mm ... 12.4 mm

    • 单股线，截面积

      16 mm² 25 mm²

    • 无卤素

      是

  • 机械特性

    • 机械参数

    • 插／拔周期

      100

    • 插入力

      ≤ 75 N

    • 拔出力

      ≥ 10 N

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP67 (配合插座)

    • 环境温度（运行）

      -40 °C ... 125 °C (含温升)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      4000 m

  • 标准和规范
    • 标准标识

      TÜV (PPP 51090B)

    • 标准/规格

      UL 4128
