首页/供电、充电及保护/电源/用于支架安装的电源装置/AC/DC电源模块
  • AC/DC电源模块-TRIO-HP/3AC/1KDC/20KW/BI
  • AC/DC电源模块-TRIO-HP/3AC/1KDC/20KW/BI
  • AC/DC电源模块-TRIO-HP/3AC/1KDC/20KW/BI
  • AC/DC电源模块-TRIO-HP/3AC/1KDC/20KW/BI
  • AC/DC电源模块-TRIO-HP/3AC/1KDC/20KW/BI
  • AC/DC电源模块-TRIO-HP/3AC/1KDC/20KW/BI

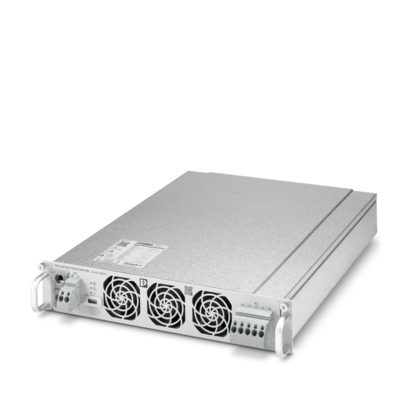

AC/DC电源模块

TRIO-HP/3AC/1KDC/20KW/BI

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1560712
无现货
起订量： 1
预计货期：  实际交期请联系客服

TRIO POWER，双向AC/DC电源模块，输出功率为20 kW，插拔式连接，19"支架安装，CAN总线，输入：3相，输出：50 V … 1000 VDC或输入：DC，输出：380 V … 480 V 3AC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

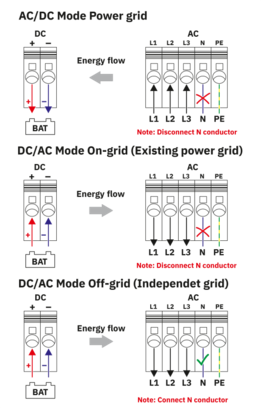

    • AC/DC Mode

    • 输入电压范围

      3x 260 V AC ... 530 V AC

    • 衰减

      3x 309 V AC ... 260 V AC (180 W/V)

    • 频率范围

      50 Hz ... 60 Hz ±10 %

    • 输入电流范围

      3x 0 A ... 38 A

    • 电涌电流限值

      50 A

    • 总失真(THDi)

      < 5 % (50% ... 100%输出负载)

    • 电源系统配置

      星形网络 (TN-S、TN-C、TT、IT)

    • DC/AC Mode

    • 输入电压范围

      200 V DC ... 1000 V DC

    • 衰减

      273 V DC ... 200 V DC (123 W/V)

    • 输入电流范围

      0 A ... 73 A

  • 输出数据
    • 效率

      > 96 % (POut >50%)

    • AC/DC Mode

    • 输出电压范围

      50 V DC ... 1000 V DC

    • 衰减

      50 V DC ... 273 V DC (74 W/V)

    • 输出电流范围

      0 A ... 73 A

    • 额定功率

      20 kW

    • 待机功耗

      < 20 W

    • 衰减

      > 55 °C (1.4 A/K)

    • 并联

      48 (模块)

    • 切换时间

      10 ms (更改操作模式)

    • 功率因素

      > 0.8

    • DC/AC On-grid

    • 输出电压范围

      3x 380 V AC ... 480 V AC

    • 输出电流范围

      0 A ... 38 A

    • 输出功率

      最大 20 kVA

    • 输出频率

      50 Hz ... 60 Hz ±10 %

    • 并联

      48 (模块)

    • 切换时间

      10 ms (操作模式改变DC/AC并网  AC/DC)

    • 功率因数

      0.8 ... 1 (前导和滞后)

    • 电网交流电连接

      L1, L2, L3, PE

    • DC/AC Off-grid

    • 输出电压

      3x 380 V AC

    • 输出电压

      3x 400 V AC

    • 输出电压

      3x 480 V AC

    • 输出功率

      最大 19.8 kVA

    • 输出频率

      50 Hz (3x 380 V AC / 3x 400 V AC)

    • 输出频率

      60 Hz (3x 480 V AC)

    • 并联

      8 (模块)

    • 切换时间

      15 s (操作模式改变DC/AC离网  AC/DC)

    • 功率因数

      0.8 ... 1 (前导和滞后)

    • 总谐波失真因子 (THD)

      < 3 %

    • 电网交流电连接

      L1, L2, L3, N, PE

  • 连接数据

    • AC连接

    • 品名

      AC连接

    • 标识

      L1 / L2 / L3 / N / PE

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      1.5 mm² ... 16 mm²

    • 柔性

      1.5 mm² ... 16 mm²

    • 刚性 (AWG)

      15 ... 5

    • AWG

      15 ... 5

    • 剥线长度

      18 mm (刚性/柔性)

    • DC连接

    • 品名

      DC连接

    • 标识

      DC+ / DC-

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      1.5 mm² ... 16 mm²

    • 柔性

      1.5 mm² ... 16 mm²

    • 刚性 (AWG)

      15 ... 5

    • AWG

      15 ... 5

    • 剥线长度

      18 mm

  • 接口
    • 接口

      CAN 总线

    • 接口数

      1

    • 接线方式

      2x RJ45

    • 支持的协议

      CAN 2.0B

    • 锁紧装置

      锁扣

    • 传输原理

      接线

    • 拓扑

      Daisy Chain

    • 传输速度

      125 kbps

    • 终端电阻

      120 Ω (端接终端设备)

  • 电气特性
    • 相数

      3

    • 输入和输出之间的电流隔离

      是

    • 绝缘电压输入／输出

      2121 V DC (60 秒)

    • 绝缘电压输入／输出／外壳

      2121 V DC (60 秒)

  • 产品属性
    • 产品类型

      DC电源模块

    • 产品系列

      TRIO POWER

    • MTBF (IEC 61709, SN 29500)

      > 300000 h

    • 内部风扇

      是

    • 容积流量

      400 m³/h (每个模块)

    • 流向

      从前至后

    • 绝缘特性

    • 保护等级

      I

    • 污染等级

      2

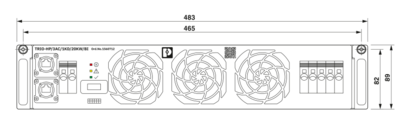

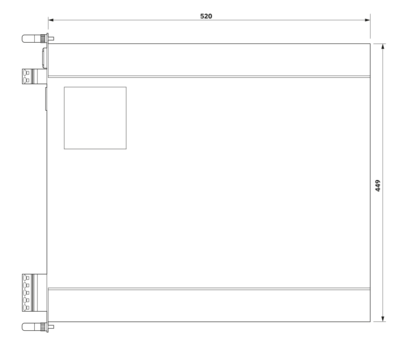

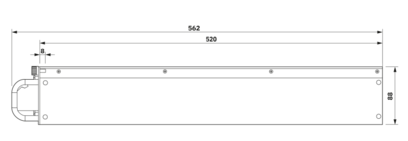

  • 尺寸

    • 产品尺寸

    • 宽度

      483 mm

    • 高度

      89 mm

    • 深度

      520 mm

    • 支架单元

      2 U

  • 安装
    • 安装类型

      19"支架安装

  • 材料规格
    • 外壳材料

      锌铝合金

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 最大高度

      2000 m

    • 允许湿度（运行）

      ≤ 95 % (无冷凝)

    • 噪音等级

      < 70 dB (1 m，UDC ≥ 400 V)

  • 标准和规范

    • 过电压类别

    • IEC 60664-1

      II

    • 电力电子变流系统和设备的安全要求 - 第1部分：总则

    • 标准标识

      电力电子变流系统和设备的安全要求 - 第1部分：总则

    • 标准/规格

      IEC 62477-1

    • 连接到低压配电网的发电系统 - 与低压配电网连接和并联运行的最低技术要求

    • 标准标识

      连接到低压配电网的发电系统 - 与低压配电网连接和并联运行的最低技术要求

    • 标准/规格

      VDE-AR-N 4105 (DE)

    • Inverters, Converters, Controllers and Interconnection System Equipment for Use With Distributed Energy Resources

    • 标准标识

      Inverters, Converters, Controllers and Interconnection System Equipment for Use With Distributed Energy Resources

    • 标准/规格

      UL 1741

    • 标准/规格

      UL 1741 SA

    • 标准/规格

      UL 1741 SB

    • 双向并网电源转换器

    • 标准标识

      双向并网电源转换器

    • 标准/规格

      IEC 62909-1

    • 标准/规格

      IEC 62909-2

  • 电磁兼容数据
    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2
