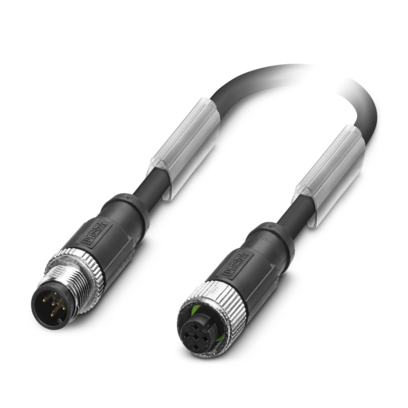

传感器/执行器电缆

SAC-5P-M12MS/20,0-PUR/M12FS SH

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1535668
无现货
起订量： 5
预计货期：  实际交期请联系客服

传感器/执行器电缆，5-位置，PUR 无卤素，黑-灰色 RAL 7021，屏蔽 (Advanced Shielding Technology)，插头 直头 M12，编码: A，与 孔式 直头 M12，编码: A，电缆长度: 20 m

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      传感器/执行器电缆

    • 应用

      标准

    • 位数

      5

    • 出线口编号

      1

    • 屏蔽

      有

    • 编码

      A

  • 材料规格
    • 接触件材料

      CuSn

    • 材料接触表面

      Ni/Au

    • 接触件载体材料

      TPU

  • 电气特性
    • 额定电压 UN

      48 V AC

    • 额定电压 UN

      60 V DC

    • 额定电流IN

      4 A

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 100

  • 信号处理
    • 状态显示

      无

    • 状态显示

      否

  • 连接数据

    • 导线连接

    • 紧固扭矩

      0.4 Nm (M12插头式连接器)

  • 连接器

    • 连接1

    • 类型

      插头 直头 M12

    • 位数

      5

    • 防插错编码类型

      A

    • 连接2

    • 类型

      孔式 直头 M12

    • 位数

      5

    • 防插错编码类型

      A

  • 电缆/电线
    • 电缆长度

      20 m

    • 无卤素PUR黑色 [PUR]

    • 电缆重量

      43 kg/km

    • UL AWM

      20549 / 10493 (80°C/300 V)

    • 位数

      5

    • 屏蔽

      有

    • 光缆类型

      无卤素PUR黑色 [PUR]

    • 导线结构 信号线

      42x 0.10 mm

    • AWG，信号线

      22

    • 导线横截面

      5x 0.34 mm² (信号线路)

    • 线径，包括绝缘层

      1.27 mm ±0.02 mm (信号线路)

    • 电缆外径

      5.25 mm ±0.2 mm

    • 外护套，材料

      PUR

    • 外护套，颜色

      黑-灰色 RAL 7021

    • 导线材料

      铜质绞合线

    • 导线绝缘材料

      PP

    • 单线，颜色

      棕色、白色、蓝色、黑色、灰色

    • 厚度，绝缘

      ≥ 0.21 mm

    • 厚度，外部护套

      大约 0.50 mm

    • 总绞线

      5根线芯绞合在填充线芯上

    • 光缆屏蔽盖板

      80 %

    • 最大导线电阻

      最大 57 Ω/km (20 °C时)

    • 绝缘电阻

      70 GΩ*km (20 °C时)

    • 额定电压，电缆

      300 V (20 °C时)

    • 线芯测试电压／线芯

      3000 V (20 °C时)

    • 最小弯曲半径，固定式安装

      26 mm

    • 最小弯曲半径，移动式安装

      52 mm (最大+60 °C )

    • 动态负载能力（弯曲）

      最大折弯次数: 10000000， 弯曲半径: 52 mm， 横向轨迹: 10 m， 横向速度: 3 m/s， 加速度: 10 m/s²

    • 动态负载能力（扭转）

      扭矩: ±180 °/m， 扭转循环: ≥2000000， 扭转频率: 35 次/分钟

    • 无卤素

      符合DIN VDE 0472 第 815 章

    • 无卤素

      符合DIN EN 50267-2-1标准

    • 阻燃

      符合 UL 758/1581 FT2 标准

    • 阻燃

      DIN EN 60332-2-2 (20 s)

    • 阻油性

      符合DIN EN 60811-2-1

    • 其它防护功能

      好的抗酸，碱溶液及溶剂性

    • 其它防护功能

      防水解，防细菌腐蚀

    • 其它防护功能

      耐盐水

    • 其它防护功能

      部分抗紫外线 (符合DIN EN ISO 4892-2-A标准)

    • 其它防护功能

      耐磨损

    • 特殊性质

      可用于拖链

    • 特殊性质

      不含硅酮

    • 特殊性质

      不带影响油漆涂层的物质

    • 特殊性质

      低附着力表面

    • 环境温度（运行）

      -40 °C ... 80 °C (电缆，固定式安装)

    • 环境温度（运行）

      -25 °C ... 80 °C (电缆，活动式安装)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP67

    • 环境温度（运行）

      -25 °C ... 90 °C (针式/孔式)

    • 环境温度（运行）

      -25 °C ... 80 °C (电缆，固定式安装)

    • 环境温度（运行）

      -5 °C ... 80 °C (电缆，活动式安装)

  • 标准和规范
    • 标准标识

      M12 针式插头连接器

    • 标准/规格

      IEC 61076-2-101
