首页/连接/分配器、适配器和导线连接器/用于安装系统的分配器/接线板
  • 接线板-PRC 20/3-C4-BD-Y
  • 接线板-PRC 20/3-C4-BD-Y

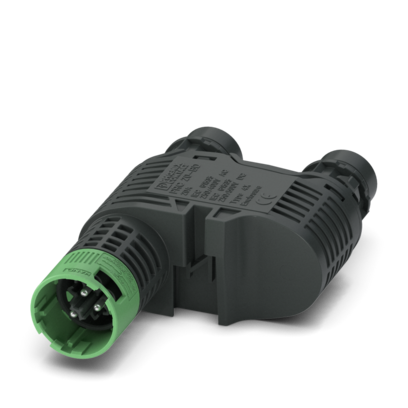

接线板

PRC 20/3-C4-BD-Y

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1526191
无现货
起订量： 1
预计货期：  实际交期请联系客服

接线板， 产品范围: PRC 20， 类型: Y型分配器， 颜色: 黑色， 位数: 3， 额定电压: 400 V， 额定电流: 20 A， 设置松开方式：1.使用工具或2.徒手松开， 范围: SIGNAL

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 订货信息:

      设置松开方式：1.使用工具或2.徒手松开

    • 应用说明

      组装说明请见装箱单

  • 产品属性
    • 产品类型

      电源分配器

    • 产品系列

      PRC 20

    • 应用领域

      SIGNAL

    • 类型

      Y型分配器

    • 位数

      3

    • 连接图表

      3

    • 编码

      3-C4

    • 绝缘特性

    • 保护等级

      II（双绝缘或增强型绝缘）

  • 尺寸
    • 宽度

      77.3 mm

    • 高度

      36.5 mm

    • 长度

      115.5 mm

  • 电气特性
    • 额定电压 ATD

      400 V (III/2.00) 符合IEC 61984标准

    • 额定电压 ATD

      500 V AC (III/2.00) 符合IEC 61535标准

    • 额定电压 ATD

      600 V AC / DC (III/2.00) 符合UL 2238/UL 2237标准

    • 额定电压 ATD

      500 V DC (III/2.00) 符合IEC 61535标准

    • 额定电流

      20 A (导电截面积 2.5 mm² ，符合 IEC 61984)

    • 额定电流

      20 A (导电截面积 2.5 mm²，符合 IEC 61535)

    • 额定电流

      20 A (有 2.5 mm² /AWG 14，符合 UL 2238 标准)

  • 机械特性

    • 机械参数

    • 插／拔周期

      500 (测试规范：IEC 60512-13-2)

  • 材料规格
    • 颜色 (外壳)

      黑色 (RAL 9005)

    • 标识材料 插芯

      PPE

    • 标识材料 触点

      CuZn (触点材料，Pb < 0.1)

    • 标识材料 外壳

      PPE

    • 标识材料 开槽连接块

      EPDM (壳体密封)

    • 标识材料 针式连接器样式

      EPDM

  • 电缆/电线
    • 无卤素

      是（符合IEC 61249-2-21:2003- 11 Cl.3.1）

  • 环境和真实条件

    • 环境条件

    • 防护等级（安装后）

      IP68 (2 m / 2 h)

    • 防护等级（安装后）

      IP68 (2 m / 2 h)

    • 保护等级

      IP66

    • 保护等级

      IP68 (2 m / 2 h)

    • 保护等级

      IP69

    • 冲击类别

      IK08 (-25°C)

    • 环境温度（运行）

      -40 °C ... 85 °C (注意降容)

    • 环境温度（存放/运输）

      -40 °C ... 75 °C

    • 环境温度（组装）

      -5 °C ... 85 °C

  • 标准和规范
    • 标准/规格

      IEC 61984:2008

    • 标准/规格

      IEC 61535:2019

    • 标准/规格

      UL 2238

    • 标准/规格

      UL 2237
