首页/切换、测量和监控/安全继电器模块和传感器/安全继电器/安全继电器
  • 安全继电器-PSR-UNI-L-2X2NO-2DO-24DC-PI
  • 安全继电器-PSR-UNI-L-2X2NO-2DO-24DC-PI
  • 安全继电器-PSR-UNI-L-2X2NO-2DO-24DC-PI
  • 安全继电器-PSR-UNI-L-2X2NO-2DO-24DC-PI
  • 安全继电器-PSR-UNI-L-2X2NO-2DO-24DC-PI
  • 安全继电器-PSR-UNI-L-2X2NO-2DO-24DC-PI
  • 安全继电器-PSR-UNI-L-2X2NO-2DO-24DC-PI

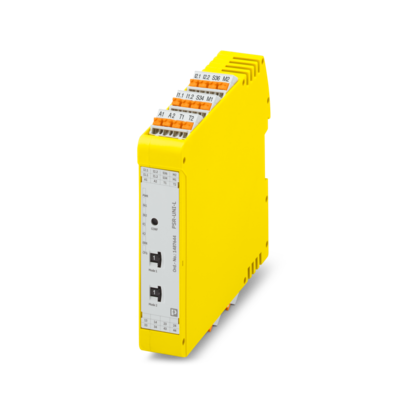

安全继电器

PSR-UNI-L-2X2NO-2DO-24DC-PI

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1487644
无现货
起订量： 1
预计货期：  实际交期请联系客服

可配置的安全继电器，多功能，最高达到SIL 3，Cat. 4，PL e，2 个传感器电路，单/双通道运行，自动/手动、受控启动，2 x 2 个启动电流通路，2个信号输出，US = 24 V DC，插拔式直插式接线端子

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      安全继电器

    • 产品系列

      PSRuni

    • 应用

      急停按钮

    • 应用

      安全门

    • 应用

      光栅

    • 应用

      电磁开关

    • 应用

      双手控制

    • 应用

      安全关闭垫

    • 控制

      单通道和双通道

    • 继电器型号

      带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准

    • 绝缘特性

    • 过电压类别

      III (在逻辑和启动电流通路之间)

    • 污染等级

      2

    • 次数

    • 典型响应时间

      < 100 ms (自动/手动启动)

    • 典型响应时间

      < 500 ms (安全断开垫操作)

    • 典型启动时间（Us时）

      1 s (当通过A1控制时；不允许通过A1/A2进行应用控制)

    • 典型释放时间

      < 25 ms (根据需要，通过传感器回路)

    • 典型释放时间

      < 85 ms (安全断开垫操作)

    • 典型释放时间

      < 25 ms (当通过A1请求时；不允许通过A1/A2取消应用激活)

    • 重启时间

      < 1 s (启动时间)

    • 恢复时间

      500 ms (符合安全功能的要求)

    • 恢复时间

      > 100 ms (手动启动期间激活传感器电路后的可用时间)

    • 恢复时间

      > 500 ms (安全断开垫操作中手动启动期间激活传感器电路后的可用时间)

    • 启动脉冲长度

      最小 500 ms (手动复位)

  • 电气特性
    • 额定条件下的最大功耗

      9.15 W (US = 30 V、IL² = 144 A²时，配置的功能：模式1 = 2，模式2 = 2)

    • 额定操作模式

      100 %符合条件

    • 额定绝缘电压

      250 V

    • 额定过电压／绝缘

      见数据表“绝缘配合”章节。

    • 电源

    • 品名

      A1/A2

    • 额定控制电路电源电压US

      24 V DC -20 % / +25 %

    • 额定控制电源电流IS

      典型值 65 mA (当传感器电路和启动电路由内部控制时)

    • 额定控制电源电流IS

      典型值 45 mA (当传感器电路和启动电路由外部控制时)

    • US时的功耗

      典型值 1.32 W

    • 冲击电流

      典型值 35 A (Us时，Δt = 25 µs)

    • 滤波时间

      1 ms (逻辑)

    • 保护电路

      串联保护，防止极性反转; 抑制二极管

  • 输入数据

    • 数字量: 逻辑 (I1.1，I1.2，I2.1，I2.2)

    • 输入说明

      安全相关

    • 输入说明

      IEC 61131-2 3类

    • 输入数量

      4

    • 输入电压范围，"0"信号

      0 V DC ... 5 V DC

    • 输入电压范围，"1"信号

      11 V DC ... 30 V DC

    • 输入电流范围“0”信号

      0 mA ... 1.5 mA

    • 冲击电流

      < 45 mA (通常为US，Δt <50 µs)

    • 滤波时间

      最大 3 ms (低测试脉冲的测试脉宽)

    • 滤波时间

      最小 50 ms (低测试脉冲的测试脉冲速率)

    • 滤波时间

      < 1 ms (可实现>100 ms测试脉冲率的高测试脉冲)

    • 并行

      ∞（双通道接线）、5 s（非等效接线）、0.5 s（双手控制）

    • 最大频率

      最小 0 Hz

    • 最大频率

      最大 0.1 Hz

    • 允许的导线最大总电阻

      150 Ω

    • 保护电路

      压敏电阻

    • 电耗量

      3.5 mA (在US 典型值时)

    • 数字量: 启动电路 (S34，S36)

    • 输入说明

      非安全相关

    • 输入说明

      IEC 61131-2 3类

    • 输入数量

      2

    • 输入电压范围，"0"信号

      0 V DC ... 5 V DC

    • 输入电压范围，"1"信号

      11 V DC ... 30 V DC

    • 输入电流范围“0”信号

      0 mA ... 1.5 mA

    • 冲击电流

      < 45 mA (通常为US，Δt <50 µs)

    • 滤波时间

      最大 3 ms (低测试脉冲的测试脉宽)

    • 滤波时间

      最小 50 ms (低测试脉冲的测试脉冲速率)

    • 最大频率

      最小 0 Hz

    • 最大频率

      最大 0.1 Hz

    • 允许的导线最大总电阻

      150 Ω

    • 保护电路

      压敏电阻

    • 电耗量

      < 3.5 mA (在US 典型值时)

  • 输出数据

    • 继电器: 启用电流通路 (13/14，23/24，33/34，43/44)

    • 输出说明

      安全相关

    • 输出说明

      每2个常开触点串联，无延迟，浮动

    • 输出数目

      4 (非延时)

    • 触点类型

      4路常开安全触点输出

    • 触点材料

      AgCuNi +0.2 µm ... 0.4 µm Au / AgSnO2 +0.2 µm Au

    • 开关电压

      最小 10 V AC/DC

    • 开关电压

      最大 250 V AC/DC

    • 通断容量

      最小 60 mW

    • 冲击电流

      最小 3 mA

    • 冲击电流

      最大 6 A

    • 极限持续电流

      6 A

    • 总电流值的平方

      144 A2 (K1 = 72 A²，K2 = 72 A²，注意衰减)

    • 切换频率

      最大 0.1 Hz

    • 机械寿命

      10x 106开关次数

    • 输出熔断器

      6 A gL/gG

    • 输出熔断器

      4 A gL/gG (适用于低需求应用场合)

    • 信号: M1，M2

    • 输出说明

      非安全相关

    • 输出数目

      2

    • 电压

      典型值 (US - 2,5 V)

    • 电流

      最大 100 mA

    • 最大冲击电流

      500 mA (Δt = 10 ms Us时)

    • 阻性负载

      最小 192 Ω (最大100 mA)

    • 切换频率

      最大 0.1 Hz

    • 保护电路

      极性保护 抑制二极管

    • 短路保护

      是

    • 放电回路

      否

    • 时钟: T1，T2

    • 输出说明

      非安全相关

    • 输出数目

      2

    • 电压

      典型值 (US - 2,5 V)

    • 电流

      最大 100 mA

    • 最大冲击电流

      500 mA (Δt = 10 ms Us时)

    • 保护电路

      极性保护 抑制二极管

    • 短路保护

      是

    • 电缆长度

      见输入

    • 放电回路

      否

  • 连接数据

    • 连接技术

    • 可插拔

      是

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 导线横截面AWG

      24 ... 14

    • 剥线长度

      10 mm

  • 信号处理
    • 状态显示

      4 x LED（绿色、黄色、红色）

    • 工作电压显示

      1 x LED（绿色、黄色、红色）

    • 错误指示

      1 x LED（红色）

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      117.5 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色

      黄色 (RAL 1018)

    • 外壳材料

      Frianyl B63 V0 GV30

  • 特性

    • 安全数据

    • 停止类别

      0

    • 安全数据: EN ISO 13849

    • 分类

      4 (5 A DC13；3 A AC15；8760次循环/年)

    • 性能等级（PL）

      e

    • 安全数据: IEC 61508 - 高要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: IEC 61508 - 低要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: EN IEC 62061

    • 安全完整性水平（SIL）

      3

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 安装位置最低保护等级

      IP54

    • 环境温度（运行）

      -25 °C ... 60 °C (注意降容)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      75 % (平均，85%间歇，无冷凝)

    • 允许的最大相对湿度（运行）

      75 % (平均，85%间歇，无冷凝)

    • 冲击

      15g

    • 振动（操作）

      10 Hz ... 150 Hz, 2g

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      参见衰减曲线

    • 安装位置

      垂直或水平
