首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/1+2类组合式电涌保护器
  • 1+2类组合式电涌保护器-SP-EE-FLT-T1-264/25-1+1-UT-R
  • 1+2类组合式电涌保护器-SP-EE-FLT-T1-264/25-1+1-UT-R
  • 1+2类组合式电涌保护器-SP-EE-FLT-T1-264/25-1+1-UT-R
  • 1+2类组合式电涌保护器-SP-EE-FLT-T1-264/25-1+1-UT-R

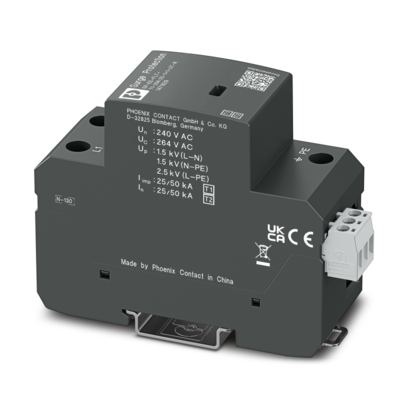

1+2类组合式电涌保护器

SP-EE-FLT-T1-264/25-1+1-UT-R

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1471829
无现货
起订量： 1
预计货期：  实际交期请联系客服

基于放电间隙的高性能非可插拔式防雷电流保护装置/电涌保护器，适用于单相供电网络，带有独立的N和PE（3导线系统：L1、N、PE），用于防雷保护等级I和II，带遥信功能。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      组合型

    • IEC 类别

      I + II

    • IEC 类别

      T1 + T2

    • EN类型

      T1 + T2

    • 位数

      4

    • 电涌保护故障报警

      可视状态指示窗口和远程遥信报警触点

    • 绝缘特性

    • 过电压类别

      IV (在主电路和辅助回路之间)

    • 过电压类别

      II (辅助回路)

    • 污染等级

      2

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

    • 指示器/远程信号发送

    • 连接名称

      远程遥信报警触点

    • 切换功能

      转换触点

    • 标称工作电压

      12 V AC ... 250 V AC

    • 标称工作电压

      125 V DC (200 mA DC)

    • 操作电流

      10 mA AC ... 0.5 A AC

    • 操作电流

      0.5 A DC (30 V DC)

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      3 Nm (2,5 mm² ... 16 mm²)

    • 紧固扭矩

      4.5 Nm (25 mm² ... 35 mm²)

    • 剥线长度

      18 mm

    • 柔性导线横截面

      2.5 mm² ... 25 mm²

    • 刚性导线横截面

      2.5 mm² ... 35 mm²

    • 可连接导向横截面 AWG

      13 ... 2

    • 连接方式

      叉形电缆端头

    • 柔性导线横截面

      2.5 mm² ... 25 mm²

    • 远程遥信报警触点

    • 连接方式

      采用COMBICON直插式/螺钉连接

    • 螺纹

      M2

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 剥线长度

      7 mm

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

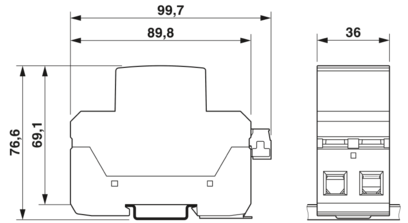

  • 尺寸
    • 宽度

      36 mm

    • 高度

      99.7 mm

    • 深度

      76.6 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      2 分区

  • 材料规格
    • 颜色

      交通灰色B (RAL 7043)

    • 颜色

      交通灰色B (RAL 7043)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PBT

    • 材料组

      I

    • 外壳材料

      PBT

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

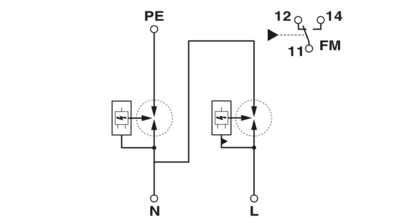

  • 保护电路
    • 保护通道

      L-N

    • 保护通道

      L-PE

    • 保护通道

      N-PE

    • 额定电压 UN

      240/415 V AC (TN-S)

    • 额定电压 UN

      240/415 V AC (TT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续电压Uc

      264 V AC

    • 额定负载电流IL

      80 A (< 55 °C)

    • 残流IPE

      ≤ 0.01 mA

    • 标称放电电流In (8/20) µs (L-N)

      25 kA

    • 标称放电电流In (8/20) µs (L-PE)

      25 kA

    • 标称放电电流In (8/20) µs (N-PE)

      50 kA

    • 冲击电流 (10/350) µs (L-N)，电荷量

      12.5 As

    • 冲击电流 (10/350) µs (L-N)，特征能量

      156 kJ/Ω

    • 冲击电流 (10/350) µs (L-N)，电流峰值Iimp

      25 kA

    • 冲击电流 (10/350) µs (L-PE)，电荷量

      12.5 As

    • 冲击电流 (10/350) µs (L-PE)，特征能量

      156 kJ/Ω

    • 冲击电流 (10/350) µs (L-PE)，电流峰值Iimp

      25 kA

    • 冲击电流 (10/350) µs (N-PE)，电荷量

      25 As

    • 冲击电流 (10/350) µs (N-PE)，特征能量

      625 kJ/Ω

    • 冲击电流 (10/350) µs (N-PE)，电流峰值Iimp

      50 kA

    • 总放电电流ITotal (10/350) µs

      50 kA

    • 额定断开续流值 Ifi (L-N)

      25 kA

    • 额定断开续流值 Ifi (N-PE)

      100 A

    • 额定短路电流ISCCR

      25 kA

    • 电压保护水平Up（L-N）

      ≤ 1.5 kV

    • 电压保护水平Up (L-PE)

      ≤ 2.5 kV

    • 电压保护水平Up (N-PE)

      ≤ 1.5 kV

    • 残压Ures (L-N)

      ≤ 1.5 kV (In时)

    • 残压Ures (L-N)

      ≤ 1.3 kV (12.5 kA时)

    • 残压Ures (L-N)

      ≤ 1.1 kV (5 kA时)

    • 残压Ures (L-N)

      ≤ 1 kV (2.5 kA时)

    • 残压Ures (L-PE)

      ≤ 1.7 kV (In时)

    • 残压Ures (L-PE)

      ≤ 1.5 kV (12.5 kA时)

    • 残压Ures (L-PE)

      ≤ 1.3 kV (5 kA时)

    • 残压Ures (L-PE)

      ≤ 1.2 kV (2.5 kA时)

    • 残压Ures (N-PE)

      ≤ 1.3 kV (In时)

    • 残压Ures (N-PE)

      ≤ 1.1 kV (在 25 kA时)

    • 残压Ures (N-PE)

      ≤ 1 kV (10 kA时)

    • 残压Ures (N-PE)

      ≤ 0.5 kV (5 kA时)

    • UT下的TOV动作（L-N）

      457 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作（L-N）

      457 V AC (120 分钟 / 耐受模式)

    • UT下的TOV动作（N-PE）

      1200 V AC (200 ms / 耐受模式)

    • 响应时间tA

      ≤ 100 ns

    • 最大备用保险丝，带有V型连接线

      80 A (gG)

    • 最大备用保险丝，带有支线接线

      315 A (gG)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (已安装)

    • 环境温度（运行）

      -40 °C ... 85 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 2000 m (遥信触点工作电压 ≤ 250 V)

    • 海拔

      ≤ 5000 m (遥信触点工作电压 ≤ 150 V)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      2g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      0,5g (9 … 200 Hz / 2.5 h / X, Y, Z)

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012

  • 安装
    • 安装类型

      DIN导轨： 35 mm
