首页/供电、充电及保护/电涌保护/适用于光伏系统的电涌保护器/2类电涌保护器
  • 2类电涌保护器-VAL-SPP-T2-1000DC-PV-2+V-UT
  • 2类电涌保护器-VAL-SPP-T2-1000DC-PV-2+V-UT
  • 2类电涌保护器-VAL-SPP-T2-1000DC-PV-2+V-UT
  • 2类电涌保护器-VAL-SPP-T2-1000DC-PV-2+V-UT
  • 2类电涌保护器-VAL-SPP-T2-1000DC-PV-2+V-UT
  • 2类电涌保护器-VAL-SPP-T2-1000DC-PV-2+V-UT

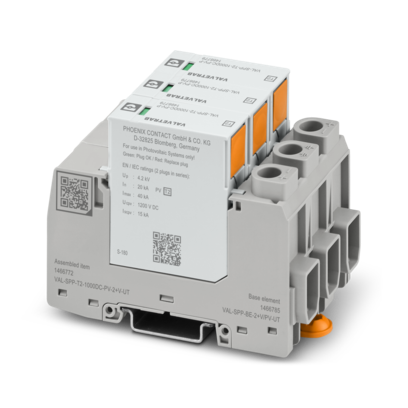

2类电涌保护器

VAL-SPP-T2-1000DC-PV-2+V-UT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1466772
无现货
起订量： 1
预计货期：  实际交期请联系客服

电涌保护器，符合2型/II类标准，用于2位绝缘接地1000 V DC光伏系统，适合DIN导轨安装，3位底座元件，三个“热”插拔温度监控保护元件，每个插头上都有状态信息。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      PV 保护器

    • 产品系列

      VAL-SPP

    • IEC 类别

      PV II

    • IEC 类别

      PV T2

    • EN类型

      T2

    • IEC 电源系统

      DC

    • 类型

      DIN导轨模块，分体式，可分离

    • 位数

      3

    • 安装位置

      室内

    • 分离装置的安装位置

      内部

    • 可访问性

      可访问

    • 连接配置

      Y组态

    • 使用寿命结束模式

      OCFM (分区错误行为)

    • 电涌保护故障报警

      带可视状态指示窗口

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      2.5 Nm ... 3 Nm

    • 剥线长度

      12 mm

    • 柔性导线横截面

      1.5 mm² ... 16 mm²

    • 柔性导线横截面

      2x 1.5 mm² ... 6 mm² (2根横截面相同的导线)

    • 刚性导线横截面

      1.5 mm² ... 25 mm²

    • 刚性导线横截面

      2x 1.5 mm² ... 6 mm² (2根横截面相同的导线)

    • 可连接导向横截面 AWG

      15 ... 4

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      1.5 mm² ... 6 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      1.5 mm² ... 16 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      2x 1.5 mm² ... 6 mm² (2根横截面相同的导线)

    • 柔性导线横截面，带不含绝缘套管的冷压头

      1.5 mm² ... 16 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      2x 1.5 mm² ... 6 mm² (2根横截面相同的导线)

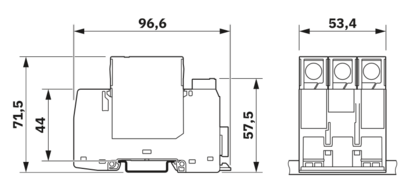

  • 尺寸
    • 宽度

      53.4 mm

    • 高度

      96.6 mm

    • 深度

      71.5 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      3 分区

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 颜色

      浅灰 (RAL 7035)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA 6.6-FR 20 % GF

    • 绝缘材料

      PBT

    • 材料组

      I

    • 外壳材料

      PA 6.6-FR 20 % GF

    • 外壳材料

      PBT

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

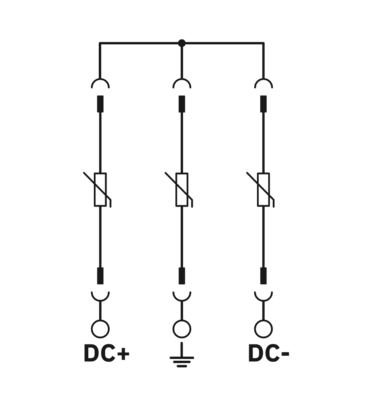

  • 保护电路
    • 保护通道

      (DC+) - (DC-)

    • 保护通道

      (DC+) - PE

    • 保护通道

      (DC-) - PE

    • 残流IPE

      ≤ 350 µA AC

    • 残流IPE

      ≤ 100 µA DC

    • 待机功耗 PC

      ≤ 120 mVA

    • 标称放电电流In（8/20）µs

      20 kA

    • 最大放电电流 Imax (8/20) µs

      40 kA

    • 总放电电流ITotal (8/20) µs

      40 kA

    • 电压保护水平Up

      ≤ 4.2 kV

    • 残压Ures

      ≤ 4.2 kV (In时)

    • 残压Ures

      ≤ 3.6 kV (10 kA时)

    • 残压Ures

      ≤ 3.2 kV (5 kA时)

    • 残压Ures

      ≤ 3 kV (3 kA时)

    • 响应时间tA

      ≤ 25 ns

    • PV 保护电路

    • 连接配置

      Y组态

    • 使用寿命结束模式

      OCFM (分区错误行为)

    • 直流电压侧（DC）保护电路

    • 空载电压UOCSTC

      1000 V DC

    • 最大放电电流 Imax (8/20) µs

      40 kA

    • 响应时间tA

      ≤ 25 ns

    • 总放电电流ITotal (8/20) µs

      40 kA

    • 绝缘电阻 Riso

      > 5 MΩ (500 V DC时)

    • 标称放电电流In（8/20）µs

      20 kA

    • 持续操作电流 ICPV

      ≤ 100 µA DC

    • 最大连续工作电压UCPV

      1200 V DC

    • 额定短路电流 ISCPV

      15000 A

    • 残压Ures

      ≤ 4.2 kV (In时)

    • 残压Ures

      ≤ 3.6 kV (10 kA时)

    • 残压Ures

      ≤ 3.2 kV (5 kA时)

    • 残压Ures

      ≤ 3 kV (3 kA时)

    • 残流IPE

      ≤ 350 µA AC

    • 残流IPE

      ≤ 100 µA DC

    • 电压保护水平Up

      ≤ 4.2 kV

    • 待机功耗 PC

      ≤ 120 mVA

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20C (已安装)

    • 环境温度（运行）

      -40 °C ... 85 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（组装）

      -5 °C ... 50 °C

    • 海拔

      ≤ 5000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      5g (5-500 Hz/2.5 h/XYZ)

  • 标准和规范
    • 标准/规格

      EN 61643-31

    • 注意事项

      2019

    • 标准/规格

      IEC 61643-31

    • 注意事项

      2018

  • 安装
    • 安装类型

      DIN导轨： 35 mm
