首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/2类电涌保护器基座
  • 2类电涌保护器基座-VAL-SPP-T2-BE-3+1-UT
  • 2类电涌保护器基座-VAL-SPP-T2-BE-3+1-UT
  • 2类电涌保护器基座-VAL-SPP-T2-BE-3+1-UT
  • 2类电涌保护器基座-VAL-SPP-T2-BE-3+1-UT
  • 2类电涌保护器基座-VAL-SPP-T2-BE-3+1-UT
  • 2类电涌保护器基座-VAL-SPP-T2-BE-3+1-UT

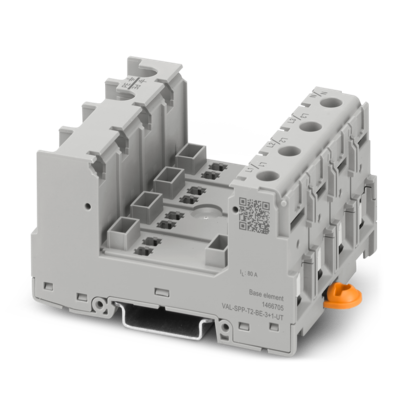

2类电涌保护器基座

VAL-SPP-T2-BE-3+1-UT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1466705
无现货
起订量： 1
预计货期：  实际交期请联系客服

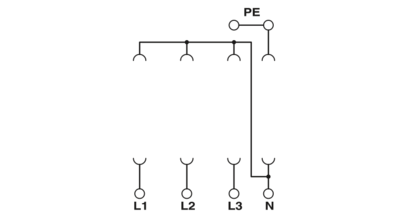

VALVETRAB SPP产品系列2型/II类保护装置的底座元件。用于3相供电网络的版本，采用分开的中性导线N和保护导线PE（5导线系统：L1、L2、L3、N、PE）。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      根据电压Uc、安装高度和污染等级，可能需要注意至接地导电表面的额外最小横向距离。

      污染等级2：
      Uc ≤440：不需要横向距离。
      Uc >440 V ... 880 V：安装高度不超过3000 m时，必须注意6 mm的最小距离。

      污染等级3：
      Uc ≤385 V：使用叉形电缆插针接线时，在接线容量 ≥ 16 mm²的情况下，必须注意额外最小距离应为1 mm。

      Uc >385 V ... 440 V：见下载区域中产品装箱单下安装说明内的表格。

  • 产品属性
    • 产品类型

      基本元件

    • 产品系列

      VAL-SPP

    • IEC 类别

      II

    • IEC 类别

      T2

    • EN类型

      T2

    • IEC 电源系统

      TN-S

    • IEC 电源系统

      TT

    • 类型

      底座元件，DIN导轨安装

    • 位数

      4

    • 电涌保护故障报警

      通过可选模块发送遥信

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      3 Nm ... 3.5 Nm

    • 剥线长度

      18 mm

    • 柔性导线横截面

      1.5 mm² ... 35 mm² (不带冷压头)

    • 柔性导线横截面

      2x 1.5 mm² ... 16 mm² (2根横截面相同的导线)

    • 刚性导线横截面

      1.5 mm² ... 50 mm²

    • 刚性导线横截面

      2x 1.5 mm² ... 16 mm² (2根横截面相同的导线)

    • 可连接导向横截面 AWG

      15 ... 2

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      1.5 mm² ... 16 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      1.5 mm² ... 35 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      2x 1.5 mm² ... 10 mm² (2根横截面相同的导线)

    • 柔性导线横截面，带不含绝缘套管的冷压头

      1.5 mm² ... 25 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      2x 1.5 mm² ... 16 mm² (2根横截面相同的导线)

    • 连接方式

      叉形电缆端头

    • 柔性导线横截面

      1.5 mm² ... 25 mm²

  • 尺寸
    • 宽度

      71.2 mm

    • 高度

      96.6 mm

    • 深度

      51.5 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      4 分区

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PBT

    • 材料组

      I

    • 外壳材料

      PBT

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 保护电路
    • 保护通道

      L-N

    • 保护通道

      L-PE

    • 保护通道

      N-PE

    • 额定电压 UN

      400/690 V AC ±10 % (TN-S)

    • 额定电压 UN

      400/690 V AC ±10 % (TT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续电压Uc

      440 V AC

    • 额定负载电流IL

      80 A (25 mm²)

    • 标称放电电流In（8/20）µs

      40 kA

    • 最大放电电流 Imax (8/20) µs

      80 kA

    • 总放电电流ITotal (8/20) µs

      80 kA

    • 额定短路电流ISCCR

      50 kA

    • 最大备用保险丝，带有V型连接线

      80 A (gG)

    • 最大备用保险丝，带有支线接线

      315 A (gG)

    • 附加技术数据

    • 额定短路电流ISCCR

      100 kA

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20C (已安装)

    • 环境温度（运行）

      -40 °C ... 85 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（组装）

      -5 °C ... 50 °C

    • 海拔

      ≤ 5000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      5g (10 ... 500 Hz / 2.5 h / X，Y，Z)

  • 认证

    • UL规格

    • 额定电压

      347/600 V AC

    • 额定频率

      50/60 Hz

    • UL连接数据

    • 紧固扭矩

      27 lbf-in. ... 31 lbf-in.

    • 可连接导向横截面 AWG

      14 ... 2

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012 + A11:2018

  • 安装
    • 安装类型

      DIN导轨： 35 mm
