首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/2类电涌保护器
  • 2类电涌保护器-VAL-SPP-T2-750-3+0-UT-R
  • 2类电涌保护器-VAL-SPP-T2-750-3+0-UT-R
  • 2类电涌保护器-VAL-SPP-T2-750-3+0-UT-R
  • 2类电涌保护器-VAL-SPP-T2-750-3+0-UT-R
  • 2类电涌保护器-VAL-SPP-T2-750-3+0-UT-R
  • 2类电涌保护器-VAL-SPP-T2-750-3+0-UT-R
  • 2类电涌保护器-VAL-SPP-T2-750-3+0-UT-R

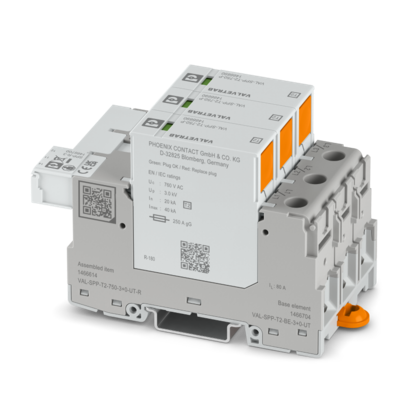

2类电涌保护器

VAL-SPP-T2-750-3+0-UT-R

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1466614
无现货
起订量： 1
预计货期：  实际交期请联系客服

插拔式电涌保护器，符合2类/II级，用于3相电源网络，零地合一（4线制：L1、L2、L3、PEN），带有遥信触点。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      可用在所有低电压系统的L-PEN之间。

      仅适用于L-PE之间的IT系统，前提是低压电气装置设备的外露导电部件已连接到变电站的接地系统（高电压互感器和低压负载系统外露导电部件的公共接地）。

      RE = RA，根据VDE 0100-442:2013，图44.A1和表格44.A1

    • 注意事项

      根据安装高度，可能需要注意与接地导电表面的额外最小横向距离。见下载区域中产品装箱单下安装说明内的表格。

  • 产品属性
    • 产品类型

      电涌保护器

    • 产品系列

      VAL-SPP

    • IEC 类别

      II

    • IEC 类别

      T2

    • EN类型

      T2

    • IEC 电源系统

      TN-C

    • IEC 电源系统

      IT

    • 类型

      DIN导轨模块，分体式，可分离

    • 位数

      3

    • 电涌保护故障报警

      可视状态指示窗口和远程遥信报警触点

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

    • 指示器/远程信号发送

    • 连接名称

      远程遥信报警触点

    • 切换功能

      转换触点

    • 需要的最大备用保险丝

      1 A (gG)

    • 交流工作电压

      5 V AC ... 250 V AC (≤2000 m（平均海拔）)

    • 交流工作电压

      5 V AC ... 150 V AC ( 5000 m（平均海拔）)

    • 交流工作电流

      5 mA AC ... 1 A AC

    • 直流工作电压

      30 V DC ( 5000 m（平均海拔）)

    • 直流电工作电流

      1 A DC

    • 直流工作电压

      125 V DC ( 5000 m（平均海拔）)

    • 直流电工作电流

      200 mA DC

    • 绝缘类型

      该产品在主电路和辅助电路之间具有双重/增强型绝缘。

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      3 Nm ... 3.5 Nm

    • 剥线长度

      18 mm

    • 柔性导线横截面

      1.5 mm² ... 35 mm² (不带冷压头)

    • 柔性导线横截面

      2x 1.5 mm² ... 16 mm² (2根横截面相同的导线)

    • 刚性导线横截面

      1.5 mm² ... 50 mm²

    • 刚性导线横截面

      2x 1.5 mm² ... 16 mm² (2根横截面相同的导线)

    • 可连接导向横截面 AWG

      15 ... 2

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      1.5 mm² ... 16 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      1.5 mm² ... 35 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      2x 1.5 mm² ... 10 mm² (2根横截面相同的导线)

    • 柔性导线横截面，带不含绝缘套管的冷压头

      1.5 mm² ... 25 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      2x 1.5 mm² ... 16 mm² (2根横截面相同的导线)

    • 连接方式

      叉形电缆端头

    • 柔性导线横截面

      1.5 mm² ... 25 mm²

    • 远程遥信报警触点

    • 连接方式

      直插式连接

    • 剥线长度

      8 mm

    • 柔性导线横截面

      0.25 mm² ... 1.5 mm²

    • 刚性导线横截面

      0.25 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 0.75 mm²

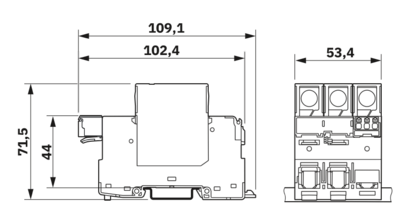

  • 尺寸
    • 宽度

      53.4 mm

    • 高度

      109.1 mm

    • 深度

      71.5 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      3 分区

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 颜色

      浅灰 (RAL 7035)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA 6.6-FR 20 % GF

    • 绝缘材料

      PBT

    • 材料组

      I

    • 外壳材料

      PA 6.6-FR 20 % GF

    • 外壳材料

      PBT

  • 保护电路
    • 保护通道

      L-PE

    • 保护通道

      L-PEN

    • 额定电压 UN

      554/960 V AC ±10 % (TN-C)

    • 额定电压 UN

      690 V AC ±10 % (IT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续电压Uc

      760 V AC

    • 额定负载电流IL

      80 A (25 mm²)

    • 残流IPE

      ≤ 1 mA

    • 待机功耗 PC

      ≤ 1200 mVA

    • 标称放电电流In（8/20）µs

      20 kA

    • 最大放电电流 Imax (8/20) µs

      40 kA

    • 总放电电流ITotal (8/20) µs

      120 kA

    • 额定短路电流ISCCR

      25 kA

    • 电压保护水平Up

      ≤ 3 kV

    • 残压Ures

      ≤ 3 kV (In时)

    • 残压Ures

      ≤ 2.7 kV (10 kA时)

    • 残压Ures

      ≤ 2.5 kV (5 kA时)

    • 残压Ures

      ≤ 2.3 kV (3 kA时)

    • UT下的TOV动作

      1005 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作

      1316 V AC (120 分钟 / 安全失效模式)

    • 响应时间tA

      ≤ 25 ns

    • 最大备用保险丝，带有V型连接线

      80 A (gG)

    • 最大备用保险丝，带有支线接线

      250 A (gG)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20C (已安装)

    • 环境温度（运行）

      -40 °C ... 85 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（组装）

      -5 °C ... 50 °C

    • 海拔

      ≤ 5000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      5g (10 ... 500 Hz / 2.5 h / X，Y，Z)

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012 + A11:2018

  • 安装
    • 安装类型

      DIN导轨： 35 mm
