首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/2类电涌保护器
  • 2类电涌保护器-VAL-SPP-T2-275-3+1-UT-R
  • 2类电涌保护器-VAL-SPP-T2-275-3+1-UT-R
  • 2类电涌保护器-VAL-SPP-T2-275-3+1-UT-R
  • 2类电涌保护器-VAL-SPP-T2-275-3+1-UT-R
  • 2类电涌保护器-VAL-SPP-T2-275-3+1-UT-R
  • 2类电涌保护器-VAL-SPP-T2-275-3+1-UT-R
  • 2类电涌保护器-VAL-SPP-T2-275-3+1-UT-R

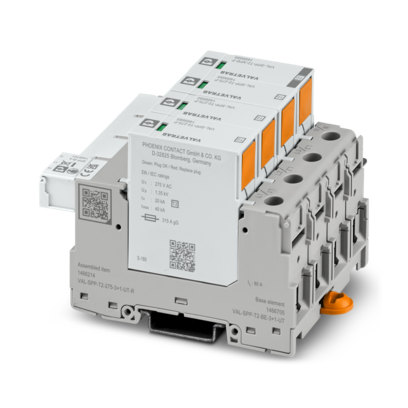

2类电涌保护器

VAL-SPP-T2-275-3+1-UT-R

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1466214
无现货
起订量： 1
预计货期：  实际交期请联系客服

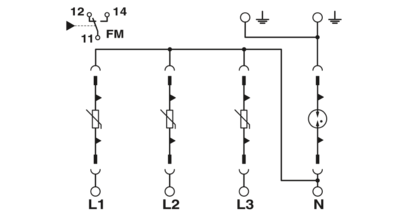

插拔式电涌保护器，符合2类/II级，用于3相电源网络，零地分开（5线制：L1、L2、L3、N、PE），带有遥信触点。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      对于污染等级3和使用叉形电缆接线环的接线，在横截面 ≥ 16 mm²的情况下，必须注意至接地导电表面的1 mm的额外最小横向距离。
      污染等级2则不需要额外横向距离。

  • 产品属性
    • 产品类型

      电涌保护器

    • 产品系列

      VAL-SPP

    • IEC 类别

      II

    • IEC 类别

      T2

    • EN类型

      T2

    • IEC 电源系统

      TN-S

    • IEC 电源系统

      TT

    • 类型

      DIN导轨模块，分体式，可分离

    • 位数

      4

    • 电涌保护故障报警

      可视状态指示窗口和远程遥信报警触点

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

    • 指示器/远程信号发送

    • 连接名称

      远程遥信报警触点

    • 切换功能

      转换触点

    • 需要的最大备用保险丝

      1 A (gG)

    • 交流工作电压

      5 V AC ... 250 V AC (≤ 2000 m（平均海拔），污染等级2)

    • 交流工作电压

      5 V AC ... 150 V AC ( 5000 m（平均海拔）)

    • 交流工作电流

      5 mA AC ... 1 A AC

    • 直流工作电压

      30 V DC ( 5000 m（平均海拔）)

    • 直流电工作电流

      1 A DC

    • 直流工作电压

      125 V DC ( 5000 m（平均海拔）)

    • 直流电工作电流

      200 mA DC

    • 绝缘类型

      该产品在主电路和辅助电路之间具有双重/增强型绝缘。

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      3 Nm ... 3.5 Nm

    • 剥线长度

      18 mm

    • 柔性导线横截面

      1.5 mm² ... 35 mm² (不带冷压头)

    • 柔性导线横截面

      2x 1.5 mm² ... 16 mm² (2根横截面相同的导线)

    • 刚性导线横截面

      1.5 mm² ... 50 mm²

    • 刚性导线横截面

      2x 1.5 mm² ... 16 mm² (2根横截面相同的导线)

    • 可连接导向横截面 AWG

      15 ... 2

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      1.5 mm² ... 16 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      1.5 mm² ... 35 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      2x 1.5 mm² ... 10 mm² (2根横截面相同的导线)

    • 柔性导线横截面，带不含绝缘套管的冷压头

      1.5 mm² ... 25 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      2x 1.5 mm² ... 16 mm² (2根横截面相同的导线)

    • 连接方式

      叉形电缆端头

    • 柔性导线横截面

      1.5 mm² ... 25 mm²

    • 远程遥信报警触点

    • 连接方式

      直插式连接

    • 剥线长度

      8 mm

    • 柔性导线横截面

      0.25 mm² ... 1.5 mm²

    • 刚性导线横截面

      0.25 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 0.75 mm²

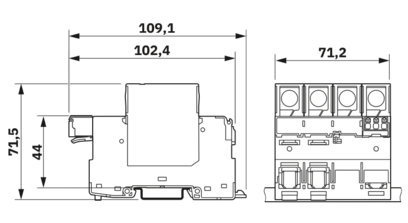

  • 尺寸
    • 宽度

      71.2 mm

    • 高度

      109.1 mm

    • 深度

      71.5 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      4 分区

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 颜色

      浅灰 (RAL 7035)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA 6.6-FR 20 % GF

    • 绝缘材料

      PBT

    • 材料组

      I

    • 外壳材料

      PA 6.6-FR 20 % GF

    • 外壳材料

      PBT

  • 保护电路
    • 保护通道

      L-N

    • 保护通道

      L-PE

    • 保护通道

      N-PE

    • 额定电压 UN

      240/415 V AC ±10 % (TN-S)

    • 额定电压 UN

      240/415 V AC ±10 % (TT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续工作电压UC (L-N)

      275 V AC

    • 最大持续工作电压UC (L-PE)

      275 V AC

    • 最大持续工作电压UC (N-PE)

      305 V AC

    • 额定负载电流IL

      80 A (25 mm²)

    • 残流IPE

      ≤ 5 µA

    • 待机功耗 PC

      ≤ 360 mVA

    • 标称放电电流In（8/20）µs

      20 kA

    • 最大放电电流 Imax (8/20) µs

      40 kA

    • 总放电电流ITotal (8/20) µs

      40 kA

    • 额定断开续流值 Ifi (N-PE)

      100 A

    • 额定短路电流ISCCR

      50 kA

    • 电压保护水平Up（L-N）

      ≤ 1.35 kV

    • 电压保护水平Up (L-PE)

      ≤ 1.6 kV

    • 电压保护水平Up (N-PE)

      ≤ 1.5 kV

    • 残压Ures (L-N)

      ≤ 1.35 kV (In时)

    • 残压Ures (L-N)

      ≤ 1.1 kV (10 kA时)

    • 残压Ures (L-N)

      ≤ 1 kV (5 kA时)

    • 残压Ures (L-N)

      ≤ 0.9 kV (3 kA时)

    • 残压Ures (L-PE)

      ≤ 1.6 kV (In时)

    • 残压Ures (L-PE)

      ≤ 1.3 kV (10 kA时)

    • 残压Ures (L-PE)

      ≤ 1.1 kV (5 kA时)

    • 残压Ures (L-PE)

      ≤ 1 kV (3 kA时)

    • 残压Ures (N-PE)

      ≤ 0.5 kV (In时)

    • 残压Ures (N-PE)

      ≤ 0.4 kV (10 kA时)

    • 残压Ures (N-PE)

      ≤ 0.3 kV (5 kA时)

    • 残压Ures (N-PE)

      ≤ 0.1 kV (3 kA时)

    • UT下的TOV动作（L-N）

      350 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作（L-N）

      460 V AC (120 分钟 / 安全失效模式)

    • UT下的TOV动作（L-PE）

      1464 V AC (200 ms/耐受模式)

    • UT下的TOV动作（N-PE）

      1200 V AC (200 ms / 耐受模式)

    • 响应时间tA（L-N）

      ≤ 25 ns

    • 响应时间tA（L-PEN）

      ≤ 100 ns

    • 响应时间tA（N-PE）

      ≤ 100 ns

    • 最大备用保险丝，带有V型连接线

      80 A (gG)

    • 最大备用保险丝，带有支线接线

      315 A (gG)

    • 附加技术数据

    • 额定短路电流ISCCR

      100 kA

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20C (已安装)

    • 环境温度（运行）

      -40 °C ... 85 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（组装）

      -5 °C ... 50 °C

    • 海拔

      ≤ 5000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      5g (10 ... 500 Hz / 2.5 h / X，Y，Z)

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012 + A11:2018

  • 安装
    • 安装类型

      DIN导轨： 35 mm
