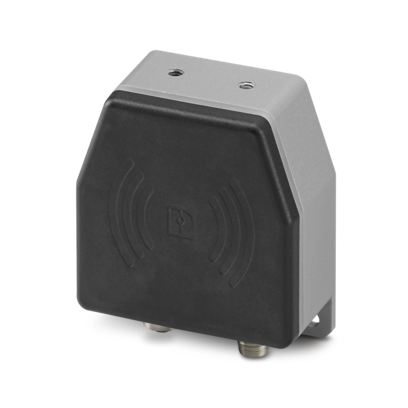

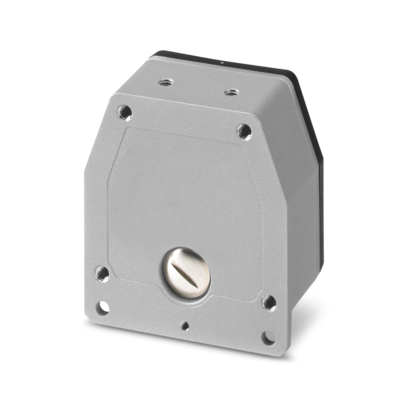

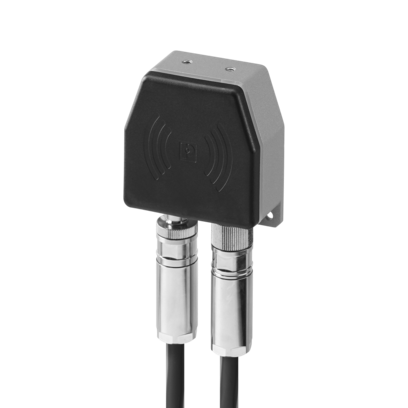

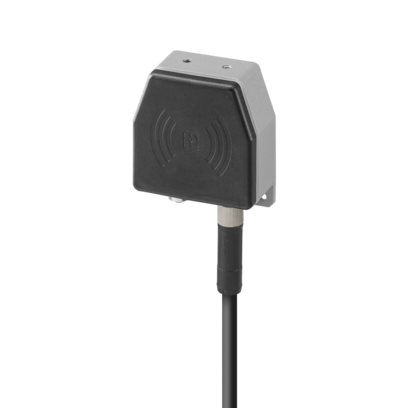

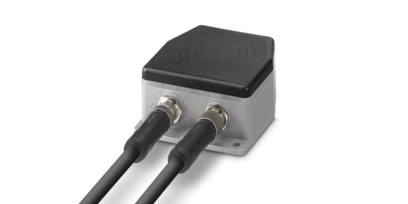

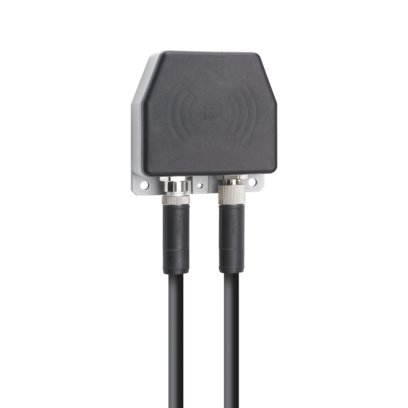

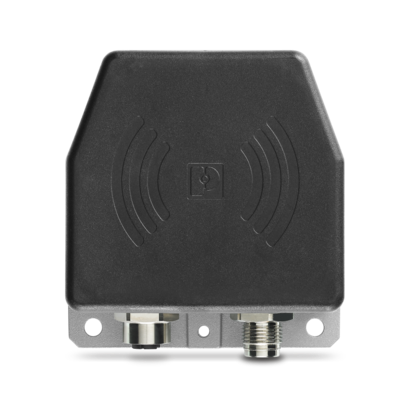

电感耦合器

NEARFI 300 B

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1464614
无现货
起订量： 1
预计货期：  实际交期请联系客服

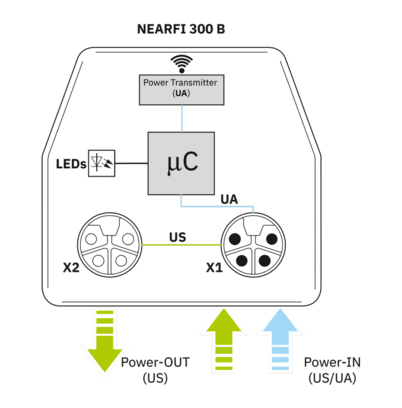

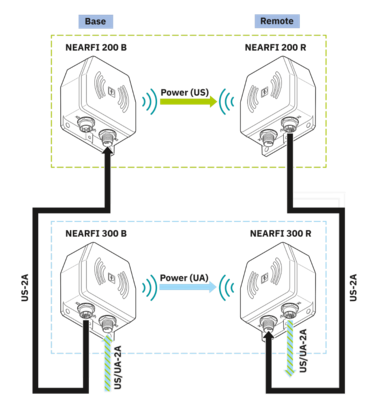

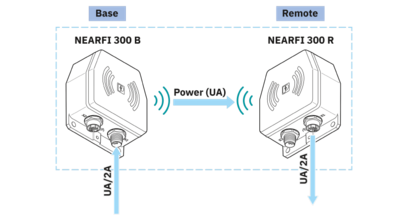

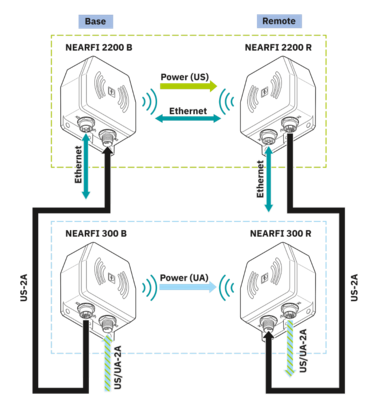

NearFi基站无接触式电源耦合器，50 W (UA)，范围 ≤10 mm，M12 PUSH-PULL，IP65，可与NEARFI 300 R组合使用。可选：2 x 50 W (US+UA) 与NEARFI 2200/200搭配

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电感耦合器

    • 应用

      电源

    • MTTF

      221 年数 (SN 29500标准，温度25°C，占空比21%)

    • MTTF

      112 年数 (SN 29500标准，温度40°C，占空比34.25%)

    • MTTF

      51 年数 (SN 29500标准，温度40°C，占空比100%)

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 额定条件下的最大功耗

      3 W

    • 电源

    • 电源电压范围

      19 V DC ... 30 V DC

    • 典型电流耗量

      40 mA (无远程耦合器，在24 V DC以及25°C时)

    • 典型电流耗量

      125 mA (带远程耦合器，无负载，在24 V DC以及25°C时)

    • 最大电流耗量

      < 3.2 A (无远程耦合器，2 A负载，输入电压19 V DC)

    • 冲击电流

      2.3 A (24 V DC时大约1 ms，无远程耦合器)

    • 冲击电流

      4.5 A (24 V DC时大约4.5 ms，带远程耦合器，无负载)

    • 保护电路

      暂态保护，极性保护

  • 连接数据

    • 电源

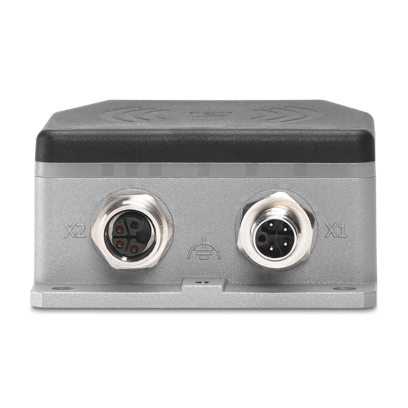

    • 连接方式

      M12连接器，L编码

    • 连接方式

      M12连接器，L编码

  • 接口

    • 电感: 电力传输

    • 范围

      最小 0 mm

    • 范围

      ≤ 10 mm

    • 中心偏移

      ± 10 mm

    • 角偏移

      < 15 °

    • 可连接无线模块

      1 (远程耦合器)

    • 频率范围

      110 kHz ... 148.5 kHz (电源传输)

    • 测试场强

      ~ 1.95 µA/m (10 m以内)

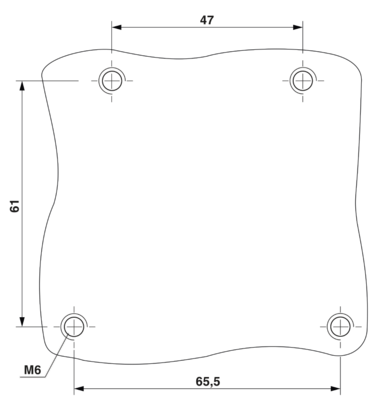

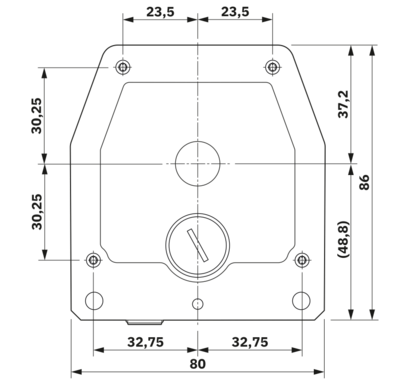

  • 尺寸
    • 宽度

      80 mm

    • 高度

      86 mm

    • 深度

      39 mm

  • 材料规格
    • 颜色 (外壳)

      黑色 (RAL 9005)

    • 标识材料 (Enclosure)

      PBT

    • 标识材料 (Enclosure)

      压铸锌

    • 阻燃等级，符合UL 94

      V0

  • 电缆/电线
    • 其它防护功能

      防飞溅

  • 机械测试
    • 符合EN 60068-2-6/IEC 60068-2-6抗振标准

      : 每个空间方向上5 g，10 Hz ... 150 Hz，振幅±0.34 mm

    • 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准

      : 30 g，持续时间11 ms，半正弦冲击脉冲，每个空间方向上三次冲击

    • 连续冲击符合EN 60068-2-27/IEC 60068-2-27标准

      : 10 g，持续时间16 ms，半正弦冲击脉冲，每个空间方向上1,000次冲击

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP65 (制造商声明)

    • 冲击强度

      IK06

    • 环境温度（运行）

      -20 °C ... 60 °C (注意降容)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      2000 m

    • 允许湿度（运行）

      10 % ... 95 %

    • 允许湿度（存放/运输）

      10 % ... 95 %

    • 空气压力（运行）

      80 kPa ... 108 kPa (最高可达海拔2000 米)

    • 空气压力（存放/运输）

      66 kPa ... 108 kPa (最高可达海拔3500 m)

  • 认证

    • CE

    • 证书

      CE合规

    • 无线认证，欧洲

    • 注意

      RED 2014/53/EU

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      ± 4 kV (强度测试2)

    • 空气放电

      ± 8 kV (强度测试 3)

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz (强度测试 3)

    • 电场强度

      10 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      ± 2 kV (强度测试3 - 非对称)

    • 输出

      ± 2 kV (强度测试3 - 非对称)

    • 信号

      ± 2 kV (强度测试3 - 非对称)

    • 备注

      标准 B

    • 电涌电流负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电流负载（电涌）

    • 输入

      ± 0.5 kV (强度测试1 - 对称)

    • 输入

      ± 1 kV (强度测试2 - 非对称)

    • 输出

      ± 1 kV (强度测试2 - 非对称)

    • 信号

      ± 1 kV (强度测试2 - 非对称)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz (强度测试3 - 非对称)

    • 备注

      标准 A

    • 电压

      10 V (80%调幅，1 kHz)

    • 辐射干扰

    • 标准/规程

      EN 55016-2-3

    • 备注

      A类，工业应用场合

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

  • 标准和规范
    • 无影响涂层的物质

      VDMA 24364:2018-05

    • 其它防护功能

      防飞溅

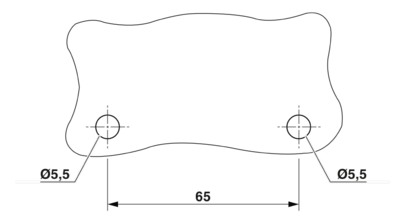

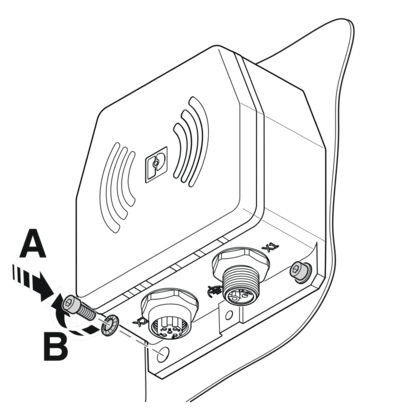

  • 安装
    • 安装类型

      壁挂式安装

    • 组装说明

      注意降容

    • 安装位置

      任意
