首页/其他/其他/其他/穿板式连接
  • 穿板式连接-CBC-PRC 3-FT25-MS6 800V
  • 穿板式连接-CBC-PRC 3-FT25-MS6 800V
  • 穿板式连接-CBC-PRC 3-FT25-MS6 800V

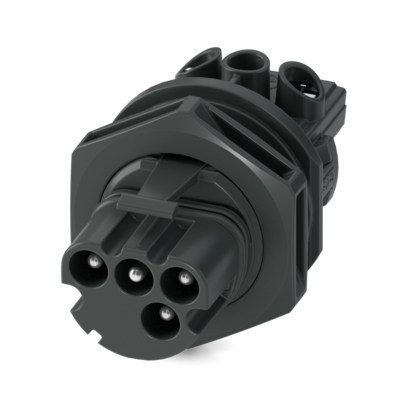

穿板式连接

CBC-PRC 3-FT25-MS6 800V

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1453451
无现货
起订量： 1
预计货期：  实际交期请联系客服

穿板式连接， 产品范围: ArcZero， 颜色: 黑色， 位数: 3, 最小导线横截面: 1.5 mm², 最大导线横截面: 6 mm²， 额定电压: 800 VDC， 额定电流: 20 A， 连接方法: 螺钉连接， 触点类型: 针式插头， 分断时的最大负载：16 kW， 范围: DC-Grids

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 应用说明

      分断时的最大负载：16 kW (6.7 µF/5 mH)

    • 应用说明

      连接时的最大负载：2 kW (6.7 µF/5 mH)

    • 应用说明

      遵守装箱单的规格要求。

    • 安全说明

      未插接时需装上保护盖。

  • 产品属性
    • 产品类型

      穿板式连接

    • 产品系列

      ArcZero

    • 应用领域

      DC-Grids

    • 位数

      3

    • 绝缘特性

    • 保护等级

      II（塑料壳体）

  • 尺寸
    • 宽度

      35 mm

    • 高度

      35 mm

    • 长度

      72.6 mm

  • 电气特性
    • 额定电压 ATD

      800 VDC (III/2.00) 符合IEC 61984标准

    • 额定电压 ATD

      250 VDC 最小系统电压

    • 额定电压 ATD

      500 VDC (III/2.00) 符合IEC 61535标准

    • 额定电压 ATD

      600 VDC (III/2.00) 符合UL 2238/UL 2237标准

    • 额定电流

      20 A (导电截面积 2.5 mm² ，符合 IEC 61984)

  • 机械特性

    • 机械参数

    • 插／拔周期

      500 (低于额定负载)

  • 材料规格
    • 颜色 (外壳)

      黑色 (RAL 9005)

    • 标识材料 外壳

      PPE

  • 电缆/电线
    • 单股线，截面积

      1.5 mm² 6 mm²

    • 单根导线的剥线长度

      13 mm

    • 无卤素

      是（符合IEC 61249-2-21:2003- 11 Cl.3.1）

  • 安装
    • 安装类型

      板后安装

    • 螺纹类型

      M25 x 1,5 ()

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP66

    • 保护等级

      IP68 (2 m / 2 h)

    • 保护等级

      IP69

    • 环境温度（运行）

      -40 °C ... 105 °C (注意降容)

    • 环境温度（存放/运输）

      -40 °C ... 105 °C

    • 环境温度（组装）

      -20 °C ... 60 °C

  • 标准和规范
    • 标准/规格

      IEC 61984

    • 标准/规格

      IEC TS 62735-1
