首页/供电、充电及保护/电源/用于DIN导轨安装的电源装置/电源
  • 电源-UNO2-PS/1AC/12DC/120W/SC
  • 电源-UNO2-PS/1AC/12DC/120W/SC
  • 电源-UNO2-PS/1AC/12DC/120W/SC
  • 电源-UNO2-PS/1AC/12DC/120W/SC
  • 电源-UNO2-PS/1AC/12DC/120W/SC
  • 电源-UNO2-PS/1AC/12DC/120W/SC
  • 电源-UNO2-PS/1AC/12DC/120W/SC

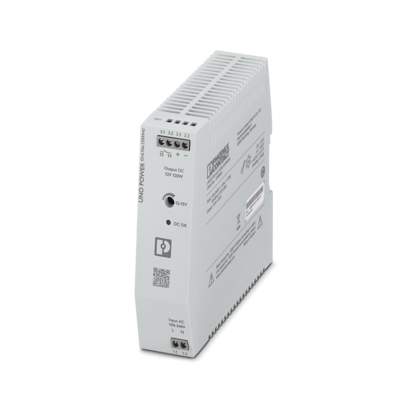

电源

UNO2-PS/1AC/12DC/120W/SC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1399940
无现货
起订量： 1
预计货期：  实际交期请联系客服

初级开关电源， UNO POWER， 螺钉连接， DIN导轨安装， 输入: 1相， 输出: 12 V DC / 10 A， 可调范围 12 V DC ... 15 V DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 电源系统配置

      TN，TT，IT (PE)

    • 额定输入电压范围

      100 V AC ... 240 V AC

    • 输入电压范围

      100 V AC ... 240 V AC -15 % ... +10 %

    • 国家电网典型电压

      120 V AC

    • 国家电网典型电压

      230 V AC

    • 电源电压的电压类型

      AC

    • 冲击电流

      典型值 35 A (25 °C时)

    • 冲击电流积分 (I2t)

      < 0.3 A2s

    • 频率范围 (fN)

      50 Hz ... 60 Hz ±10 %

    • 电网缓冲时间

      典型值 25 ms (120 V AC)

    • 电网缓冲时间

      典型值 27 ms (230 V AC)

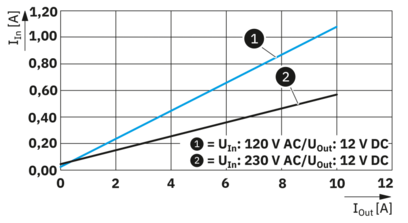

    • 电耗量

      1.32 A (100 V AC)

    • 电耗量

      1.1 A (120 V AC)

    • 电耗量

      0.58 A (230 V AC)

    • 电耗量

      0.56 A (240 V AC)

    • 保护电路

      瞬态电涌保护; 压敏电阻

    • 吸合时间

      典型值 1 s

    • 设备电源保险丝

      3.15 A 内置（设备保护）慢熔断

    • 推荐使用的输入保护断路器

      6 A ... 16 A (特性B、C、D、K或类似)

    • PE放电电流

      < 0.25 mA

    • 电源电压的电压类型

      DC

  • 输出数据

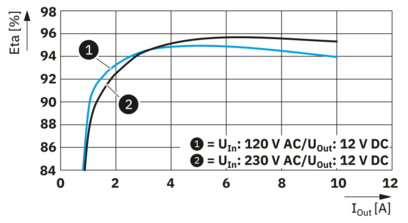

    • 效率

      典型值 93.1 % (120 V AC)

    • 效率

      典型值 94.4 % (230 V AC)

    • 额定输出电压

      12 V DC

    • 输出电压（USet）的设置范围

      12 V DC ... 15 V DC (> 12 V DC，限制稳定容量)

    • 额定输出电流（IN）

      10 A

    • 防短路保护

      是

    • 振幅因数

      典型值 1.68 (120 V AC)

    • 振幅因数

      典型值 1.83 (230 V AC)

    • 输出功率（PN）

      120 W

    • 并连

      是，使用二极管可实现功率增加和冗余增加

    • 串连

      是的，用于较高的输出电压

    • 反馈电压电阻

      ≤ 25 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 25 V DC

    • 残波

      典型值 25 mVSS (额定值)

    • 控制偏差

      < 1 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 3 % (负载的变化，动态10 % ... 90 %)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 上升时间

      < 1 s (UOut = 10 % ... 90 %)

    • 最小空载功耗

      < 0.55 W (120 V AC)

    • 最大空载功耗

      < 0.4 W (230 V AC)

    • 最小额定负载功耗

      < 9 W (120 V AC)

    • 最大额定负载功率损耗

      < 7 W (230 V AC)

    • 信号 继电器13/14

    • 连接级

      3.x

    • 开关电压

      最大 30 V AC/DC

    • 开关电压

      最大 60 V DC

    • 电流承载能力

      最大 50 mA

    • 状态条件

      触点闭合

    • 状态条件

      触点打开

  • 连接数据

    • 输入

    • 位置

      1.x

    • 标识

      1.1 (L)，1.2 (N)

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 2.5 mm²

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 刚性 (AWG)

      24 ... 14 (Cu)

    • AWG

      24 ... 14 (Cu)

    • 剥线长度

      8 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 紧固扭矩

      4 lbf-in. ... 5 lbf-in.

    • 螺钉头驱动方式

      开槽 L

    • 输出

    • 位置

      2.x

    • 标识

      2.1 (+)，2.2 (-)

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 2.5 mm²

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 刚性 (AWG)

      24 ... 14 (Cu)

    • AWG

      24 ... 14 (Cu)

    • 剥线长度

      8 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 紧固扭矩

      4 lbf-in. ... 5 lbf-in.

    • 螺钉头驱动方式

      开槽 L

    • 信号

    • 位置

      3.x

    • 标识

      3.1 (13)，3.2 (14)

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 2.5 mm²

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • AWG

      24 ... 14 (Cu)

    • 剥线长度

      8 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 紧固扭矩

      4 lbf-in. ... 5 lbf-in.

    • 螺钉头驱动方式

      开槽 L

  • 信号处理

    • LED信号

    • 信号类型

      LED DC OK - 信号状态运行 (UN = 24 V DC，IOut = IN)

    • 功能

      可视化运行状态显示

    • 颜色

      绿色

  • 电气特性
    • 相数

      1

    • 绝缘电压输入／输出

      4 kV AC (类型测试)

    • 绝缘电压输入／输出

      3.75 kV AC (常规测试)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      UNO POWER

    • MTBF (IEC 61709, SN 29500)

      > 1501000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 913000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 515000 h (55 °C)

    • 绝缘特性

    • 保护等级

      II

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 电流

      5 A

    • 温度

      40 °C

    • 时间

      415000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      5 A

    • 温度

      40 °C

    • 时间

      451000 h

    • 附加信息

      230 V AC

    • 预期寿命（电解电容器）

    • 电流

      7.5 A

    • 温度

      40 °C

    • 时间

      223000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      7.5 A

    • 温度

      40 °C

    • 时间

      235000 h

    • 附加信息

      230 V AC

    • 预期寿命（电解电容器）

    • 电流

      10 A

    • 温度

      40 °C

    • 时间

      96000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      10 A

    • 温度

      40 °C

    • 时间

      110000 h

    • 附加信息

      230 V AC

    • 预期寿命（电解电容器）

    • 电流

      10 A

    • 温度

      25 °C

    • 时间

      271000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      10 A

    • 温度

      25 °C

    • 时间

      312000 h

    • 附加信息

      230 V AC

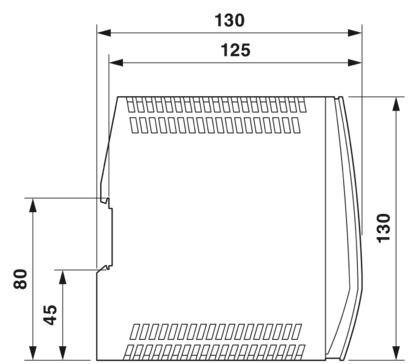

  • 尺寸

    • 产品尺寸

    • 宽度

      35 mm

    • 高度

      130 mm

    • 深度

      129 mm

    • 深度

      125 mm (设备深度（DIN导轨安装式）)

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      30 mm / 30 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm，垂直间距30 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 阻燃等级，符合UL 94

      V0 (壳体、接线端子)

    • 外壳材料

      塑料

    • 外壳材料

      PC

    • 外壳类型

      聚碳酸酯

    • 卡脚插销材料

      PBT（聚对苯二甲酸丁二醇酯）

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 55 °C降低额定值: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -40 °C

    • 最大高度

      ≤ 5000 m (> 2000 m，衰减: 10 %/1000 m)

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 振动（操作）

      10 Hz ... 50 Hz，振幅 ±0.35 mm (IEC 60068-2-6)

    • 振动（操作）

      59.6 Hz ... 150 Hz，5g，20次

    • 温度代码

      T4（-25°C ... +70°C；>55°C，衰减：2.5 %/K）

  • 标准和规范

    • 过电压类别

    • EN 61010-1

      II (≤ 5000 m)

    • 过电压类别

    • EN 62477-1

      III (≤ 2000 m)

    • 高达1100 V的电源装置的安全（绝缘距离）

    • 标准标识

      高达1100 V的电源装置的安全（绝缘距离）

    • 标准/规格

      DIN EN 61558-2-16

    • 电气安全

    • 标准标识

      电气安全

    • 标准/规格

      IEC 61010-2-201 (SELV)

    • 标准标识

      测量、控制和实验室使用的设备的安全

    • 标准/规格

      IEC 61010-1

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

    • 安全隔离

    • 标准标识

      安全隔离

    • 标准/规格

      IEC 61558-2-16

    • 标准/规格

      IEC 61010-2-201

    • 谐波电流限制标准

    • 标准标识

      谐波电流限制标准

    • 标准/规格

      EN 61000-3-2

  • 认证

    • UL

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL

    • 标识

      UL/C-UL Listed UL 61010-2-201

    • UL

    • 标识

      UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)

    • SIQ

    • 标识

      CB体系（IEC 61010-1、IEC 61010-2-201）

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 辐射干扰

      噪音干扰符合EN 61000-6-3（住宅和商业）以及EN 61000-6-4（工业）标准的要求

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • 谐波电流

    • 标准/规程

      EN 61000-3-2

    • 标准/规程

      EN 61000-3-2（A类）

    • 频率范围

      0 kHz ... 2 kHz

    • 闪光器

    • 标准/规程

      EN 61000-3-3

    • 频率范围

      0 kHz ... 2 kHz

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      2 kV (强度测试4 - 对称)

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      1 kV (强度测试3 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入／输出

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 电压

      230 V AC

    • 频率

      50 Hz

    • 压降

      70 %

    • 时间段数量

      25 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 压降

      40 %

    • 时间段数量

      10 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 压降

      0 %

    • 时间段数量

      1 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
