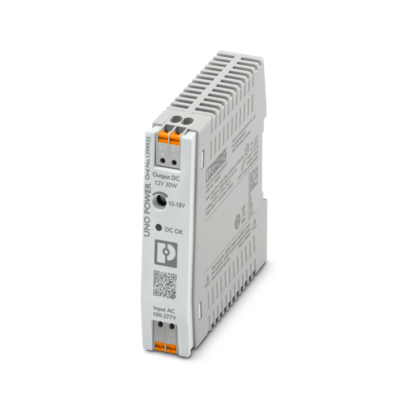

电源

UNO2-PS/1AC/12DC/30W/PT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1399935
无现货
起订量： 1
预计货期：  实际交期请联系客服

初级开关电源， UNO POWER， 直插式连接， DIN导轨安装， 输入: 1相， 输出: 12 V DC / 2.5 A， 可调范围 10 V DC ... 18 V DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 电源系统配置

      TN，TT，IT (PE)

    • 额定输入电压范围

      100 V AC ... 277 V AC

    • 输入电压范围

      100 V AC ... 277 V AC -15 % ... +10 %

    • 输入电压范围

      110 V AC ... 277 V AC ±10 % (UL)

    • 衰减

      < 100 V AC (1 %/V)

    • 国家电网典型电压

      120 V AC

    • 国家电网典型电压

      230 V AC

    • 电源电压的电压类型

      AC

    • 冲击电流

      典型值 35 A (25 °C时)

    • 冲击电流积分 (I2t)

      < 0.4 A2s

    • 频率范围 (fN)

      50 Hz ... 60 Hz ±10 %

    • 电网缓冲时间

      典型值 22 ms (120 V AC)

    • 电网缓冲时间

      典型值 92 ms (230 V AC)

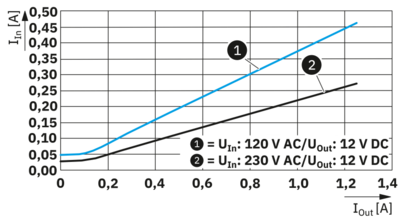

    • 电耗量

      0.58 A (100 V AC)

    • 电耗量

      0.28 A (277 V AC)

    • 保护电路

      瞬态电涌保护; 压敏电阻

    • 吸合时间

      典型值 1 s

    • 设备电源保险丝

      4 A 内置（设备保护）慢熔断

    • 推荐使用的输入保护断路器

      6 A ... 16 A (特性B、C、D、K或类似)

    • PE放电电流

      < 0.25 mA

    • 直流电运行

    • 输入电压范围

      110 V DC ... 250 V DC ±20 %

    • 输入电压范围

      125 V DC ... 250 V DC ±10 % (UL)

    • 衰减

      < 110 V DC (1 %/V)

    • 电源电压的电压类型

      DC

    • 电耗量

      0.3 A (110 V DC)

    • 电耗量

      0.13 A (250 V DC)

  • 输出数据

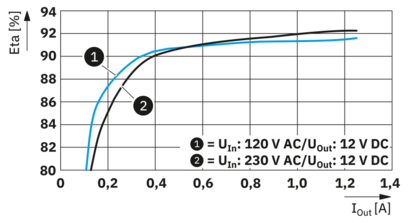

    • 效率

      典型值 88.9 % (120 V AC)

    • 效率

      典型值 89.7 % (230 V AC)

    • 额定输出电压

      12 V DC

    • 输出电压（USet）的设置范围

      10 V DC ... 18 V DC (> 12 V DC，限制稳定容量)

    • 额定输出电流（IN）

      2.5 A

    • 防短路保护

      是

    • 振幅因数

      典型值 3.21 (120 V AC)

    • 振幅因数

      典型值 3.96 (230 V AC)

    • 输出功率（PN）

      30 W

    • 并连

      是，使用二极管可实现功率增加和冗余增加

    • 串连

      是的，用于较高的输出电压

    • 反馈电压电阻

      ≤ 25 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 25 V DC

    • 残波

      典型值 50 mVSS (额定值)

    • 控制偏差

      < 1 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 3 % (负载的变化，动态10 % ... 90 %)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 上升时间

      < 1 s (UOut = 10 % ... 90 %)

    • 最小空载功耗

      < 0.11 W (120 V AC)

    • 最大空载功耗

      < 0.14 W (230 V AC)

    • 最小额定负载功耗

      < 3.8 W (120 V AC)

    • 最大额定负载功率损耗

      < 3.5 W (230 V AC)

    • 短路电流

      2.7 A

  • 连接数据

    • 输入

    • 位置

      1.x

    • 标识

      1.1 (L)，1.2 (N)

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.75 mm² ... 4 mm² (直插式连接)

    • 刚性

      1 mm²

    • 柔性

      0.2 mm² ... 4 mm²

    • 柔性

      1 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      1 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      1 mm²

    • AWG

      24 ... 12

    • AWG

      17

    • 剥线长度

      10 mm

    • 输出

    • 位置

      2.x

    • 标识

      2.1 (+)，2.2 (-)

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.75 mm² ... 4 mm² (直插式连接)

    • 刚性

      1 mm²

    • 柔性

      0.2 mm² ... 4 mm²

    • 柔性

      1 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      1 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      1 mm²

    • 刚性 (AWG)

      24 ... 12

    • 刚性 (AWG)

      17

    • AWG

      24 ... 12

    • AWG

      17

    • 剥线长度

      10 mm

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 4 mm²

    • 柔性

      0.2 mm² ... 4 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • AWG

      24 ... 14 (Cu)

    • 剥线长度

      10 mm

  • 信号处理

    • LED信号

    • 信号类型

      LED DC OK - 信号状态运行 (UN = 24 V DC，IOut = IN)

    • 功能

      可视化运行状态显示

    • 颜色

      绿色

    • LED熄灭

      无交流输入电源电压 (熄灭)

    • LED呈（绿色），DC OK

      UOUT > 0,9 x UN (亮起（绿灯），DC OK)

  • 电气特性
    • 相数

      1

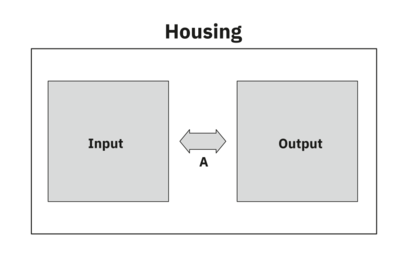

    • 绝缘电压输入／输出

      4 kV AC (类型测试)

    • 绝缘电压输入／输出

      3.75 kV AC (常规测试)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      UNO POWER

    • MTBF (IEC 61709, SN 29500)

      > 2690000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 1609000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 890000 h (55 °C)

    • 绝缘特性

    • 保护等级

      II

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 电流

      1.25 A

    • 温度

      40 °C

    • 时间

      201000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      1.25 A

    • 温度

      40 °C

    • 时间

      164000 h

    • 附加信息

      230 V AC

    • 预期寿命（电解电容器）

    • 电流

      2.5 A

    • 温度

      40 °C

    • 时间

      76000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      2.5 A

    • 温度

      40 °C

    • 时间

      71000 h

    • 附加信息

      230 V AC

    • 预期寿命（电解电容器）

    • 电流

      1.875 A

    • 温度

      40 °C

    • 时间

      128000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      1.875 A

    • 温度

      40 °C

    • 时间

      110000 h

    • 附加信息

      230 V AC

    • 预期寿命（电解电容器）

    • 电流

      2.5 A

    • 温度

      25 °C

    • 时间

      216000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      2.5 A

    • 温度

      25 °C

    • 时间

      203000 h

    • 附加信息

      230 V AC

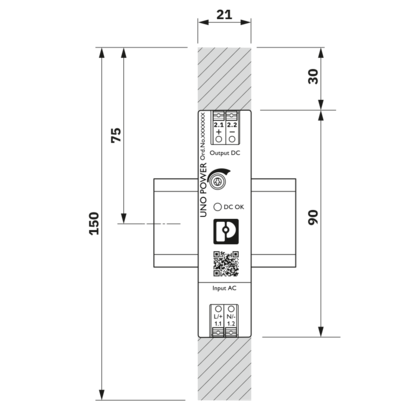

  • 尺寸

    • 产品尺寸

    • 宽度

      21 mm

    • 高度

      90 mm

    • 深度

      90 mm

    • 深度

      84 mm (设备深度（DIN导轨安装式）)

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      30 mm / 30 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平：0 mm，垂直：30 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 阻燃等级，符合UL 94

      V0 (壳体、接线端子)

    • 外壳材料

      塑料

    • 外壳材料

      PC

    • 外壳类型

      聚碳酸酯

    • 卡脚插销材料

      PBT（聚对苯二甲酸丁二醇酯）

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 55 °C降低额定值: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -40 °C

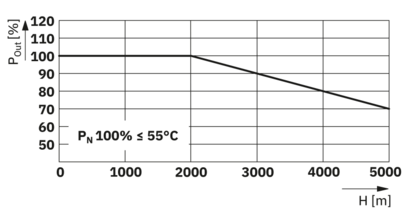

    • 最大高度

      ≤ 5000 m (> 2000 m，衰减: 10 %/1000 m)

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击力（运行）

      每个空间方向上30g，18 ms (IEC 60068-2-27)

    • 振动（操作）

      10 Hz ... 50 Hz，振幅 ±0.35 mm (IEC 60068-2-6)

    • 振动（操作）

      59.6 Hz ... 150 Hz，5g，20次

    • 温度代码

      T4（-25°C ... +70°C；>55°C，衰减：2.5 %/K）

  • 标准和规范

    • 过电压类别

    • EN 61010-1

      II (≤ 5000 m)

    • 过电压类别

    • EN 62477-1

      III (≤ 2000 m)

    • 过电压类别

    • EN 61558-2-16

      III ( 2000 m，UIN: 100 V AC ... 250 V AC，110 V DC ... 250 V DC)

    • EN 61558-2-16

      II (≤ 2000 m)

    • 高达1100 V的电源装置的安全（绝缘距离）

    • 标准标识

      高达1100 V的电源装置的安全（绝缘距离）

    • 标准/规格

      DIN EN 61558-2-16

    • 电气安全

    • 标准标识

      电气安全

    • 标准/规格

      IEC 61010-2-201 (SELV)

    • 标准标识

      测量、控制和实验室使用的设备的安全

    • 标准/规格

      IEC 61010-1

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

    • 安全隔离

    • 标准标识

      安全隔离

    • 标准/规格

      IEC 61558-2-16

    • 标准/规格

      IEC 61010-2-201

    • 谐波电流限制标准

    • 标准标识

      谐波电流限制标准

    • 标准/规格

      EN 61000-3-2

    • 电源变化/欠压

    • 标准标识

      电源变化/欠压

    • 标准/规格

      SEMI F47 - 0706 (200 V AC)

  • 认证

    • UL

    • 标识

      UL 1310 Class 2 Power Units

    • UL

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL

    • 标识

      UL/C-UL Listed UL 61010-2-201

    • ANSI/UL 121201

    • 标识

      PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS

    • 标识

      (EN)  This equipment is suitable for use in Class I, Division 2, Groups A, B, C and D, Hazardous Locations, or non-hazardous locations only.
      (FR)  Cet appareil convient uniquement pour une utilisation en atmosphères explosibles de classe I, division 2, groupes A, B, C et D ou en atmosphères non explosibles.

    • 标识

      (EN)  WARNING: Explosion Hazard - Do not connect or disconnect equipment unless power has been switched off or the area is known to be non-hazardous.
      (FR)  AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse.

    • 标识

      (EN)  If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.
      (FR)  Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée.

    • 标识

      (EN)  This equipement must be installed in a suitable, tool secured/key locked enclosure.
      (FR)  Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil.

    • SIQ

    • 标识

      CB体系（IEC 61010-1、IEC 61010-2-201）

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 辐射干扰

      噪音干扰符合EN 61000-6-3（住宅和商业）以及EN 61000-6-4（工业）标准的要求

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • 谐波电流

    • 标准/规程

      EN 61000-3-2

    • 标准/规程

      EN 61000-3-2（A类）

    • 频率范围

      0 kHz ... 2 kHz

    • 闪光器

    • 标准/规程

      EN 61000-3-3

    • 频率范围

      0 kHz ... 2 kHz

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      2 kV (强度测试4 - 对称)

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      1 kV (强度测试3 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入／输出

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 电压

      230 V AC

    • 频率

      50 Hz

    • 压降

      70 %

    • 时间段数量

      25 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 压降

      40 %

    • 时间段数量

      10 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 压降

      0 %

    • 时间段数量

      1 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

    • 标准C

      对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。
