首页/供电、充电及保护/不间断电源 (UPS)/DC UPS/不间断电源
  • 不间断电源-TRIO3-UPS/1AC/24DC/10
  • 不间断电源-TRIO3-UPS/1AC/24DC/10
  • 不间断电源-TRIO3-UPS/1AC/24DC/10

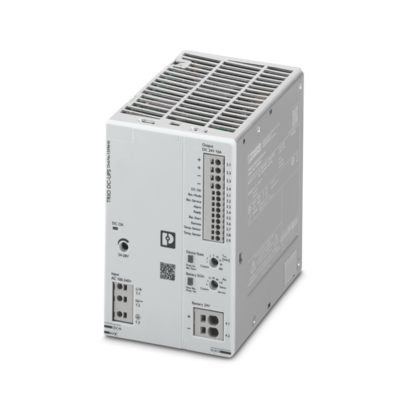

不间断电源

TRIO3-UPS/1AC/24DC/10

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1359610
无现货
起订量： 1
预计货期：  实际交期请联系客服

TRIO UPS - 带集成大功率存储设备的不间断电源， DIN导轨安装， 直插式连接， 输出: 24 V DC / 10 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据
    • 输入电压范围

      100 V AC ... 240 V AC -15 % ... +10 %

    • 输入电压范围

      115 V AC ... 240 V AC ±10 % (UL)

    • 电源电压的电压类型

      AC

    • 冲击电流积分 (I2t)

      typ. < 1 A2s

    • 电涌电流限值

      typ. < 21 A

    • 频率范围 (fN)

      50 Hz ... 60 Hz ±10 %

    • 电网缓冲时间

      typ.  45 ms (120 V AC)

    • Static Boost (IStat.Boost)

      10 A

    • 电池运行中的接通时间（电池启动）

      ≤ 5 ms

    • PE放电电流

      < 3.5 mA

    • 电耗量

      typ. 4.23 A (100 V AC)

    • 电流消耗IN（UN，IOUT = IN，Icharge = 0）

      2.3 A (120 V AC)

    • 电流消耗Imax（UN，IOUT = IStat.Boost，ICharge = max）

      3.7 A (120 V AC)

    • 电流消耗INo-Load（UN，IOUT = 0，Icharge = 0）

      0.11 A (120 V AC)

    • 电流消耗Icharge（UN，IOUT = 0，Icharge = max）

      1.4 A (120 V AC)

    • 功耗PN（UN，IOUT = IN，Icharge = 0）

      259 W (120 V AC)

    • 功耗Pmax（UN，IOUT = IStat.Boost，Icharge = max）

      421 W (120 V AC)

    • 功耗PNo-Load（UN，IOUT = 0，Icharge = 0）

      7.6 W (120 V AC)

    • 功耗Pcharge（UN，IOUT = 0，Icharge = max）

      166 W (120 V AC)

    • 输入熔断器

      10 A (内置（设备保护）)

    • 推荐使用的输入保护断路器

      6 A ... 16 A

  • 输出数据
    • 效率

      typ. 93.17 % (120 V AC)

    • 效率

      typ. 93.5 % (230 V AC)

    • 防短路保护

      是

    • 防空转

      是

    • 振幅因数

      typ. 1.72 (120 V AC)

    • 振幅因数

      typ. 2.04 (230 V AC)

    • 切换时间

      < 3 ms

    • 输出电流限值

      10 A

    • USB并联连接

      是，二极管模块已解耦

    • UPS串联连接

      否

    • 并联电源存储设备

      是，最多3

    • 串联电源存储设备

      否

    • 反馈电压电阻

      ≤ 35 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 35 V DC

    • 残波

      < 25 mV

    • 上升时间

      ≤ 1 s (UOut = 10 % ... 90 %)

    • 市电供电

    • 输出电压

      24 V DC

    • 输出电压范围

      24 V DC ... 28 V DC (>24 V，性能受限)

    • 输出电压范围

      max. 240 W

    • 输出电流IN

      10 A

    • 动态功率裕度 IDyn.Boost (IDyn.Boost)

      15 A (5 s)

    • 输出功率 PN

      240 W

    • 输出功率 PDyn. Boost

      360 W (5 s)

    • 最大空载功耗

      ≤ 10 W (120 V AC)

    • 最大空载功耗

      ≤ 10 W (230 V AC)

    • 最大额定负载功率损耗

      ≤ 20 W (120 V AC)

    • 最大额定负载功率损耗

      ≤ 20 W (230 V AC)

    • 电池运行

    • 输出电压

      UBAT -0,2 V DC

    • 输出电压范围

      19.2 V DC ... 32 V DC

    • 输出电流IN

      10 A

    • 动态功率裕度 IDyn.Boost (IDyn.Boost)

      15 A (5 s)

    • 输出功率 PN

      240 W

    • 输出功率 PDyn. Boost

      360 W (5 s)

    • 输出功率POUT（UN，IOUT = Idyn.Boost）

      360 W (5 s)

    • 最大空载功耗

      ≤ 1.5 W (120 V AC)

    • 最大空载功耗

      ≤ 1.5 W (230 V AC)

    • 最大额定负载功率损耗

      ≤ 4 W (120 V AC)

    • 最大额定负载功率损耗

      ≤ 4 W (230 V AC)

  • 储能模块
    • 额定电压UN

      24 V DC

    • 充电电压

      max. 32 V DC

    • 充电电流 (预置)

      2 A

    • 充电电流 (可配置)

      0.2 A ... 5 A (-25 °C ... 55 °C 5K)

    • 充电电流 (降低)

      5 A ... 3.75 A (55°C ... 65°C  5K)

    • 充电电流 (最大)

      5 A

    • 额定容量范围

      4 Ah ... 110 Ah

    • 电池技术

      VRLA-AGM

    • 充电特征曲线

      IU0U

  • 连接数据

    • 输入

    • 位置

      1.x

    • 连接技术

    • 位置标识

      1.1 (L/+)， 1.2 (N/-)， 1.3 ()

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 4 mm²

    • 刚性

      1.5 mm²

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性

      1.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      1.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      1.5 mm²

    • AWG

      24 ... 12

    • AWG

      16

    • 剥线长度

      10 mm

    • 输出

    • 位置

      2.x

    • 连接技术

    • 位置标识

      2.1 (+)， 2.2 (+)， 2.3 (-)， 2.4 (-)

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 4 mm²

    • 刚性

      1.5 mm²

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性

      1.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      1.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      1.5 mm²

    • AWG

      24 ... 12

    • AWG

      16

    • 剥线长度

      10 mm

    • 电池

    • 位置

      4.x

    • 连接技术

    • 位置标识

      4.1 (+)， 4.2 (-)

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 10 mm²

    • 刚性

      2.5 mm²

    • 柔性

      0.2 mm² ... 6 mm²

    • 柔性

      2.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 6 mm²

    • 柔性带没有塑料套管的冷压头

      2.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 4 mm²

    • 柔性带配有塑料套管的冷压头

      2.5 mm²

    • AWG

      24 ... 8

    • AWG

      14

    • 剥线长度

      12 mm

    • 信号

    • 位置

      3.x

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 1.5 mm²

    • 刚性

      0.5 mm²

    • 柔性

      0.2 mm² ... 1.5 mm²

    • 柔性

      0.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 1.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 0.75 mm²

    • 柔性带配有塑料套管的冷压头

      0.5 mm²

    • AWG

      24 ... 16

    • AWG

      20

    • 剥线长度

      8 mm

  • 信号处理

    • LED信号

    • 信号类型

      LED：DC输出

    • 功能

      DC输出电压运行状态 (DC OK) 可视化

    • 颜色

      红色、黄色、绿色（彩色LED）

    • LED熄灭

      设备关闭 (熄灭)

    • LED呈（绿色），DC OK

      运行时的输出功率<90% (亮起（绿灯），DC OK)

    • LED呈（黄色），输出电流> 90 %

      运行时的输出功率>90% (亮起（黄灯），IOut > 90%)

    • LED呈（红色），短路电流

      输出功率过载>150% (亮起（红灯），ISHORT)

    • LED呈（红色闪烁），过电压保护

      UOUT > OVP (Over voltage protection) (亮起（红灯闪烁50%）)

    • LED信号

    • 信号类型

      LED：设备状态

    • 功能

      不间断电源运行状态的可视化显示

    • 颜色

      红色、黄色、绿色（彩色LED）

    • LED熄灭

      设备关闭 (熄灭)

    • LED亮起（绿灯）

      设备接通 (亮起（绿灯）)

    • LED亮起（绿灯闪烁90%）

      Remote触点与Output(-)短路连接。 (亮起（绿灯闪烁90%）)

    • LED亮起（绿灯闪烁10 %）

      电池运行中，关闭后的信号时间 (亮起（绿灯闪烁10%）)

    • LED亮起（黄灯）

      电池运行 (亮起（黄灯）)

    • LED亮起（黄灯闪烁）

      电池充电 (亮起（黄灯闪烁50%）)

    • LED亮起（红灯）

      组报警，设备 (亮起（红灯）)

    • LED亮起（红灯闪烁）

      电池的服务模式 (亮起（红灯闪烁50%）)

    • LED信号

    • 信号类型

      LED：电池条件

    • 功能

      电池运行状态的可视化显示

    • 颜色

      红色、黄色、绿色（彩色LED）

    • LED熄灭

      设备关闭 (熄灭)

    • LED亮起（绿灯）

      电池SOH>6个月 (亮起（绿灯）)

    • LED亮起（黄灯）

      电池SOH<6个月 (亮起（黄灯）)

    • LED亮起（红灯）

      组报警，电池 (亮起（红灯）)

    • LED亮起（红灯闪烁）

      电池SOH=0个月 (亮起（红灯闪烁50%）)

    • 信号输入 Bat.-Start

    • 信号分配

      Bat.-Start

    • 位置

      3.x

    • 位置标识

      3.6 (Bat.-Start)

    • 低信号

      连接至<2.7 kΩ的Output (-)

    • 高信号

      打开（Bat.-Start和Output (-) 之间>200 kΩ）

    • 信号输入 Remote

    • 信号分配

      Remote

    • 位置

      3.x

    • 位置标识

      3.7 (Remote)

    • 低信号

      连接至<2.7 kΩ的Output (-)

    • 高信号

      打开（Remote和Output (-) 之间>200 kΩ）

    • 信号输入 Temp.-Sensor

    • 信号分配

      Temp.-Sensor

    • 位置

      3.x

    • 位置标识

      3.8 (Temp.-Sensor)， 3.9 (Temp.-Sensor)

    • 电压

      最大 3.5 V (没有连接传感器时)

    • 短路稳定性

      最大 3 mA

    • 信号输出 DC OK

    • 位置

      3.x

    • 信号分配

      DC OK

    • 位置标识

      3.1 (DC OK)

    • 状态条件 (触点关闭（电池运行）)

      UOut > 20.4 V; UOut < 32 V

    • 状态条件 (触点打开（电池运行）)

      UOut < 20.4 V; UOut > 32 V

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V DC

    • 连续负载电流

      20 mA

    • LED状态指示灯

      绿色（LED：DC输出）

    • 信号输出 Battery Mode

    • 位置

      3.x

    • 信号分配

      Bat.-Mode

    • 位置标识

      3.2 (Bat.-Mode)

    • 状态条件 (触点闭合)

      设备处于电池模块

    • 状态条件 (触点打开)

      设备处于电源模式或设备关闭

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V DC

    • 连续负载电流

      20 mA

    • LED状态指示灯

      黄色（LED：设备状态）

    • 信号输出

    • 位置

      3.x

    • 信号分配

      Bat.-Service

    • 位置标识

      3.3 (Bat.-Service)

    • 状态条件 (触点闭合)

      设备处于电池模块

    • 状态条件 (触点打开)

      设备处于电源模式或设备关闭

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V DC

    • 连续负载电流

      20 mA

    • LED状态指示灯

      红色，闪烁（LED：设备状态）

    • 信号输出 Alarm

    • 位置

      3.x

    • 信号分配

      报警

    • 位置标识

      3.4 (Alarm)

    • 状态条件 (触点闭合)

      无警报

    • 状态条件 (触点打开)

      报警

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V DC

    • 连续负载电流

      20 mA

    • LED状态指示灯

      红色（LED：电池状态）

    • 信号输出 Ready

    • 位置

      3.x

    • 信号分配

      Ready

    • 位置标识

      3.5 (Ready)

    • 状态条件 (触点关闭（市电供电运行）)

      电池已完全充满

    • 状态条件 (触点关闭（电池运行）)

      只要输出电压>截止电压

    • 状态条件 (触点打开（市电供电运行）)

      电池充电

    • 状态条件 (触点打开（电池运行）)

      输出电压<截止电压或设备已关闭

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V DC

    • 连续负载电流

      20 mA

  • 产品属性
    • 产品类型

      DC UPS

    • 产品系列

      TRIO UPS

    • MTBF (IEC 61709, SN 29500)

      1097743 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      667151 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      310917 h (60 °C)

    • 绝缘特性

    • 保护等级

      I

    • 污染等级

      2

  • 尺寸

    • 产品尺寸

    • 宽度

      88 mm

    • 高度

      135 mm

    • 深度

      132 mm

    • 深度

      125 mm (设备深度（DIN导轨安装式）)

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 标识材料 (壳体正面)

      PS

    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      铝

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C

    • 环境温度（运行） (输出功率衰减)

      > 60 °C (2.5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 5000 m

    • 最大高度 (输出功率衰减)

      > 2000 m (10 %/1000 m)

    • 气候等级

      3K3 (EN 60721)

    • 冲击

      每个空间方向上18 ms，30g

    • 振动（操作）

      5 Hz ... 100 Hz，振幅±2.5 mm；2.3g

    • 振动（操作）

      30 Hz ... 100 Hz, 2.3g, 90 min.

  • 标准和规范

    • 过电压类别

    • EN 61010-1

      III (≤ 2000 m) / II (≤ 5000 m)

    • EN 61010-2-201

      III (≤ 2000 m) / II (≤ 5000 m)

    • 高达1100 V的电源装置的安全（绝缘距离）

    • 标准标识

      高达1100 V的电源装置的安全（绝缘距离）

    • 标准/规格

      DIN EN 61558-2-16

    • 电气安全

    • 标准标识

      电气安全

    • 标准/规格

      IEC 61010-2-201 (SELV)

    • 用于电力装置的电子设备

    • 标准标识

      高压装置配备电子设备

    • 标准/规格

      EN 50178/VDE 0160 (PELV)

    • 测量、控制和实验室设备的安全性

    • 标准标识

      测量、控制和实验室使用的设备的安全

    • 标准/规格

      IEC 61010-1

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

    • 安全隔离

    • 标准标识

      安全隔离

    • 标准/规格

      IEC 61010-2-201

    • 谐波电流限制标准

    • 标准标识

      谐波电流限制标准

    • 标准/规格

      EN 61000-3-2

    • 电源变化/欠压

    • 标准标识

      电源变化/欠压

    • 标准/规格

      SEMI F47

    • 标准/规格

      EN 61000-4-11

  • 认证

    • UL

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL

    • 标识

      UL/C-UL Listed UL 61010-2-201

    • ANSI/UL 121201

    • 标识

      UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C

    • 造船

    • 标识

      DNV

    • 造船

    • 标识

      LR

    • 造船

    • 标识

      Nippon Kaiji Kyokai

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 辐射干扰

      干扰排放符合EN 61000-6-3（住宅区域）、EN 61000-6-4（工业区域）以及EN 61000-6-8（商用区域）标准

    • 抗干扰

      抗干扰性符合EN 61000-6-2（工业）

    • 传导性噪声排放

    • 标准/规范

      EN 61000-6-3

    • 噪音排放

    • 标准/规程

      EN 61000-6-3

    • 谐波电流

    • 标准/规程

      EN 61000-3-2

    • 闪光器

    • 标准/规程

      EN 61000-3-3

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 6 GHz

    • 测试场强

      10 V/m

    • 频率范围

      1.4 GHz ... 6 GHz

    • 测试场强

      3 V/m

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      ± 4 kV (100 kHz)

    • 输出

      ± 2 kV (100 kHz)

    • 信号

      ± 2 kV (100 kHz)

    • 电压 (电池)

      ± 2 kV (100 kHz)

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      2 kV (强度测试4 - 对称)

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      1 kV (强度测试3 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      1 kV (强度测试2 - 非对称)

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz

    • 电压

      10 V
