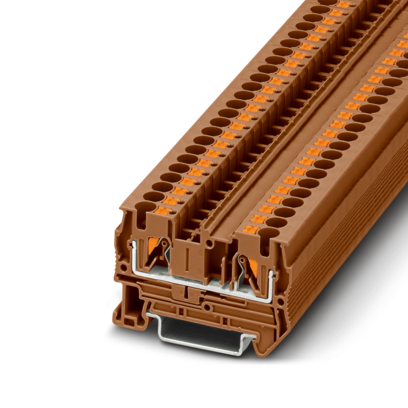

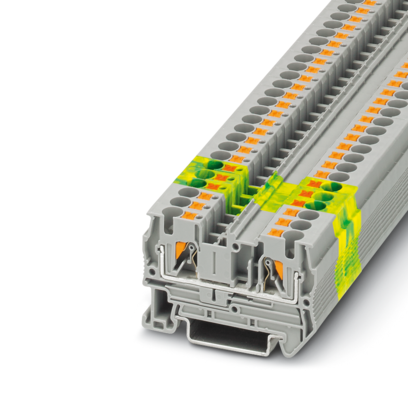

直通式接线端子

PT 4 BN

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1182209
无现货
起订量： 50
预计货期：  实际交期请联系客服

直通式接线端子， 标称工作电压: 800 V， 额定电流: 32 A， 连接量: 2， 接线方式: 直插式连接， 额定接线容量: 4 mm²， 横截面: 0.2 mm² - 6 mm²， 安装方式: NS 35/7,5， NS 35/15， 颜色: 棕色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      直通式接线端子

    • 产品系列

      PT

    • 应用领域

      铁路工业

    • 应用领域

      机械工程

    • 应用领域

      工厂工程

    • 应用领域

      过程工业

    • 连接量

      2

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      8 kV

    • 额定条件下的最大功耗

      1.02 W

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      4 mm²

    • 剥线长度

      10 mm ... 12 mm

    • 塞规

      A4

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      0.2 mm² ... 6 mm²

    • 横截面 AWG

      24 ... 10 (按IEC标准修订)

    • 柔性导线横截面

      0.2 mm² ... 6 mm²

    • 导线横截面，柔性[AWG]

      24 ... 10 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.25 mm² ... 4 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.25 mm² ... 4 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 1 mm²

    • 标称电流

      32 A

    • 最大负载电流

      36 A (具有6 mm²导线横截面，刚性)

    • 额定电压

      800 V

    • 额定横截面

      4 mm²

    • 直接插拔式连接横截面

    • 刚性导线横截面

      0.5 mm² ... 6 mm²

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.75 mm² ... 4 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.5 mm² ... 4 mm²

  • Ex数据

    • 额定参数 (ATEX/IECEx)

    • 标识

       II 2 G  Ex eb IIC Gb

    • 工作温度范围 (1)

      -60 °C ... 85 °C

    • 工作温度范围 (2)

      -40 °C ... 110 °C

    • Ex认证附件

      3030420 D-ST 4

    • Ex认证附件

      3030721 ATP-ST 4

    • Ex认证附件

      1204517 SZF 1-0,6X3,5

    • Ex认证附件

      3022276 CLIPFIX 35-5

    • Ex认证附件

      3022218 CLIPFIX 35

    • 桥接列表

      插拔式桥接件 / FBS 2-6 / 3030336

    • 桥接列表

      插拔式桥接件 / FBS 3-6 / 3030242

    • 桥接列表

      插拔式桥接件 / FBS 4-6 / 3030255

    • 桥接列表

      插拔式桥接件 / FBS 5-6 / 3030349

    • 桥接列表

      插拔式桥接件 / FBS 10-6 / 3030271

    • 桥接列表

      插拔式桥接件 / FBS 20-6 / 3030365

    • 桥接数据

      25 A (4 mm²)

    • 防爆温度上升

      40 K (26 A / 4 mm²)

    • 用于使用桥接件进行桥接

      550 V

    • - 不相邻的接线端子之间桥接

      352 V

    • —— 通过PE接线端子对不相邻的接线端子进行桥接

      352 V

    • - 切割至所需长度的桥接

      220 V

    • - 切割至所需长度的桥接，带盖板

      275 V

    • - 切割至所需长度的桥接，带分隔板

      550 V

    • 额定绝缘电压

      500 V

    • 输出

      (永久)

    • Ex等级 常规

    • 标称工作电压

      550 V

    • 额定电流

      26 A (4 mm²)

    • 最大负载电流

      30 A (6 mm²)

    • 接触电阻

      0.59 mΩ

    • Ex 连接数据 概述

    • 额定横截面

      4 mm²

    • 额定接线容量AWG

      12

    • 刚性接线容量

      0.2 mm² ... 6 mm²

    • 接线容量AWG

      24 ... 10

    • 柔性接线容量

      0.2 mm² ... 4 mm²

    • 接线容量AWG

      24 ... 12

  • 尺寸
    • 宽度

      6.2 mm

    • 端板宽度

      2.2 mm

    • 高度

      56 mm

    • 深度

      35.3 mm

    • NS 35/7,5深度

      36.5 mm

    • NS 35/15深度

      44 mm

  • 材料规格
    • 颜色

      棕色 (RAL 8028)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 电气测试

    • 电涌电压测试

    • 测试电压设定值

      9.8 kV

    • 结果

      已通过测试

    • 温升测试

    • 温度上升要求测试

      温度上升 ≤ 45 K

    • 结果

      已通过测试

    • 短时耐受电流 4 mm²

      0.48 kA

    • 短时耐受电流 6 mm²

      0.72 kA

    • 结果

      已通过测试

    • 工频耐受电压

    • 测试电压设定值

      2 kV

    • 结果

      已通过测试

  • 机械特性

    • 机械参数

    • 开口式侧板

      是

  • 机械测试

    • 机械强度

    • 结果

      已通过测试

    • 载体上的附件

    • DIN导轨/固定支点

      NS 35

    • 测试力设定值

      1 N

    • 结果

      已通过测试

    • 导线损坏和松动测试

    • 旋转速度

      10 rpm

    • rpm

      135

    • 导线横截面／重量

      0.2 mm² / 0.2 kg

    • 导线横截面／重量

      4 mm² / 0.9 kg

    • 导线横截面／重量

      6 mm2 / 1.4 kg

    • 结果

      已通过测试

  • 环境和真实条件

    • 老化

    • 温度循环

      192

    • 结果

      已通过测试

    • 针焰测试

    • 暴露时间

      30 s

    • 结果

      已通过测试

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2008-03

    • 频谱

      2类，B级使用寿命测试，在转向架上进行

    • 频率

      f1 = 5 Hz 到 f2 = 250 Hz

    • ASD等级

      6.12 (m/s²)²/Hz

    • 加速度

      3.12g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 规格

      DIN EN 50155 (VDE 0115-200):2008-03

    • 脉冲波形

      半弦

    • 加速度

      30g

    • 电击时间

      18 毫秒

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 结果

      已通过测试

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
