首页/其他/其他/其他/分线盒
  • 分线盒-SACB-8/16-L-30,0PUR SCO P
  • 分线盒-SACB-8/16-L-30,0PUR SCO P
  • 分线盒-SACB-8/16-L-30,0PUR SCO P
  • 分线盒-SACB-8/16-L-30,0PUR SCO P
  • 分线盒-SACB-8/16-L-30,0PUR SCO P

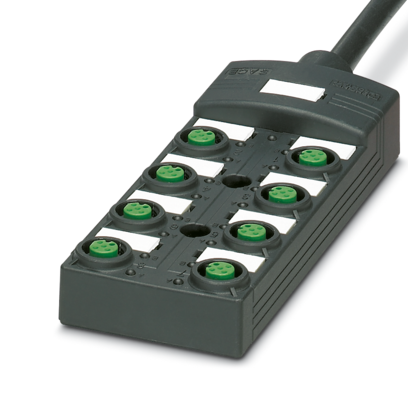

分线盒

SACB-8/16-L-30,0PUR SCO P

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1109272
无现货
起订量： 1
预计货期：  实际交期请联系客服

分线盒， 应用： 标准， 插槽数目: 8， 位数: 5， 编码: A， 插槽类型: 双通道， 状态显示: 有， PNP; 主电缆连接: 固定式连接 180°， PUR/PVC， 电缆长度: 30 m， 屏蔽: 无

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 组装说明

      注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。

    • 应用说明

      在进行调试之前，必须密封未使用的插槽。在“附件”中可找到合适的密封元件。

  • 产品属性
    • 产品类型

      分线盒

    • 应用

      标准

    • 位数

      5

    • 插槽数目

      8

    • 编码

      A

  • 电气特性
    • 最大工作电压Umax

      30 V DC

    • 额定电压 UN

      24 V DC

    • 总额定电流

      12 A

    • 每条路径的最大电流承载能力

      2 A

    • 每个槽的电流负载能力

      4 A

  • 连接数据

    • 导线连接

    • 带开槽连接块的传感器/执行器电缆紧固扭矩

      0.4 Nm

    • 用于固定外壳安装螺钉的拧紧扭矩

      0.5 Nm

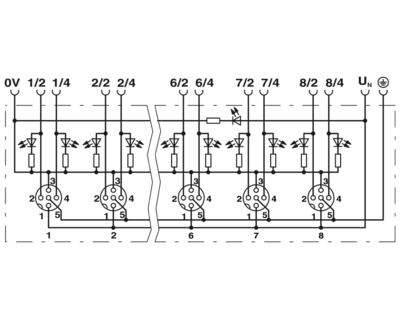

    • 针位分配

    • 插槽/芯 = 导线颜色或连接

      1 / 4 (A) = WH

    • 插槽/芯 = 导线颜色或连接

      1 / 2 (B) = GYPK

    • 插槽/芯 = 导线颜色或连接

      2 / 4 (A) = GN

    • 插槽/芯 = 导线颜色或连接

      2 / 2 (B) = RDBU

    • 插槽/芯 = 导线颜色或连接

      3 / 4 (A) = YE

    • 插槽/芯 = 导线颜色或连接

      3 / 2 (B) = WHGN

    • 插槽/芯 = 导线颜色或连接

      4 / 4 (A) = GY

    • 插槽/芯 = 导线颜色或连接

      4 / 2 (B) = BNGN

    • 插槽/芯 = 导线颜色或连接

      5 / 4 (A) = PK

    • 插槽/芯 = 导线颜色或连接

      5 / 2 (B) = WHYE

    • 插槽/芯 = 导线颜色或连接

      6 / 4 (A) = RD

    • 插槽/芯 = 导线颜色或连接

      6 / 2 (B) = YEBN

    • 插槽/芯 = 导线颜色或连接

      7 / 4 (A) = BK

    • 插槽/芯 = 导线颜色或连接

      7 / 2 (B) = WHGY

    • 插槽/芯 = 导线颜色或连接

      8 / 4 (A) = VT

    • 插槽/芯 = 导线颜色或连接

      8 / 2 (B) = GYBN

    • 插槽/芯 = 导线颜色或连接

      1-8 / 1 (+ 24 V) = BN

    • 插槽/芯 = 导线颜色或连接

      1-8 / 3 (0 V) = BU

    • 插槽/芯 = 导线颜色或连接

      1-8 / 5 (PE) = GNYE

  • 信号处理
    • 状态显示

      有

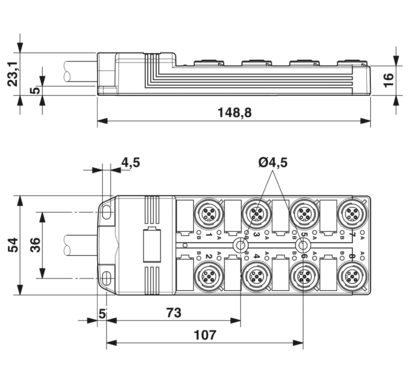

  • 尺寸
    • 宽度

      54 mm

    • 高度

      23 mm

    • 长度

      149 mm

  • 材料规格
    • 标识材料 螺纹套管

      PBT

    • 标识材料 外壳

      PBT

    • 标识材料 模塑原料

      PUR

    • 阻燃等级，符合UL 94

      V0

    • 密封材料 O形圈

      NBR

    • 接触件材料

      CU合金

    • 材料接触表面

      镀金

    • 接触件载体材料

      PA

  • 电缆/电线
    • 电缆长度

      30 m

    • PUR/PVC 黑色 [PUR]

    • 电缆重量

      183.7 kg/km

    • UL AWM

      20549 (80°C/300 V)

    • 位数

      19

    • 屏蔽

      无

    • 光缆类型

      PUR/PVC 黑色 [PUR]

    • 导线结构 信号线

      28x 0.15 mm

    • AWG，信号线

      20

    • 导线结构，电压电源

      56x 0.15 mm

    • AWG电源

      17

    • 导线横截面

      16x 0.5 mm² (信号线路)

    • 导线横截面

      3x 1 mm² (电源线)

    • 线径，包括绝缘层

      1.5 mm ±0.1 mm (信号线路)

    • 线径，包括绝缘层

      2.1 mm ±0.1 mm (电源线)

    • 电缆外径

      10.50 mm ±0.2 mm

    • 外护套，材料

      PUR

    • 外护套，颜色

      黑色 RAL 9005

    • 导线材料

      铜质绞合线

    • 导线绝缘材料

      PVC

    • 单线，颜色

      棕色，蓝色，绿色/黄色，白色，绿色，黄色，灰色，粉色，红色，黑色，紫色，灰色/粉色，红色/蓝色，白色/绿色，棕色/绿色，白色/黄色，黄色/棕色，白色/灰色，灰色/棕色

    • 内部护套厚度

      ≥ 0.15 mm

    • 厚度，外部护套

      ≥ 0.76 mm

    • 总绞线

      双绞线

    • 额定电压，电缆

      300 V

    • 测试电压

      2000 V

    • 最小弯曲半径，固定安装

      7,5 x D

    • 最小弯曲半径，活动安装

      10 x D

    • 最小弯曲半径，固定式安装

      79 mm

    • 最小弯曲半径，移动式安装

      105 mm

    • 动态负载能力（弯曲）

      最大折弯次数: 1500000， 弯曲半径: 10 x D， 横向轨迹: 2 m， 横向速度: 2 m/s

    • 阻燃

      符合DIN EN 50265标准

    • 阻油性

      符合VDE 0472标准第803部分

    • 其它防护功能

      好的抗酸，碱溶液及溶剂性

    • 特殊性质

      不含硅酮

    • 环境温度（运行）

      -40 °C ... 90 °C (电缆，固定式安装)

    • 环境温度（运行）

      -5 °C ... 80 °C (电缆，活动式安装)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP65

    • 保护等级

      IP67

    • 环境温度（运行）

      -25 °C ... 80 °C

  • 标准和规范
    • 标准标识

      M12 针式插头连接器

    • 标准/规格

      IEC 61076-2-101
