首页/供电、充电及保护/电涌保护/适用于MCR技术和信号的电涌保护器/电涌保护器--插拔件
  • 电涌保护器--插拔件-CLT-10P/2-VF-230V-I-P
  • 电涌保护器--插拔件-CLT-10P/2-VF-230V-I-P
  • 电涌保护器--插拔件-CLT-10P/2-VF-230V-I-P
  • 电涌保护器--插拔件-CLT-10P/2-VF-230V-I-P
  • 电涌保护器--插拔件-CLT-10P/2-VF-230V-I-P
  • 电涌保护器--插拔件-CLT-10P/2-VF-230V-I-P

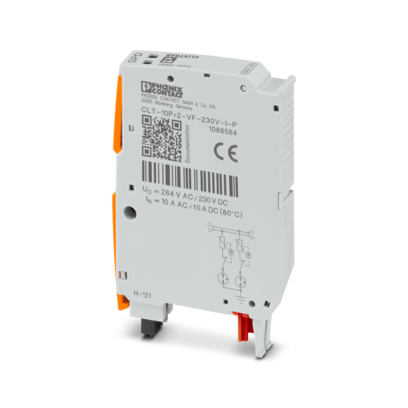

电涌保护器--插拔件

CLT-10P/2-VF-230V-I-P

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1088564
无现货
起订量： 1
预计货期：  实际交期请联系客服

电涌保护插头，可直接“热”插拔插接在2个端子底座上，模块上内置状态指示灯，用于一个高额定电流的2线制浮地信号回路。额定电压：230 V AC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      测量和控制技术的电涌保护

    • 产品系列

      CLIXTRAB

    • IEC 类别

      C1

    • IEC 类别

      C2

    • IEC 类别

      C3

    • IEC 类别

      D1

    • 类型

      DIN导轨模块，分体式，可分离

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 额定电压 UN

      240 V AC

  • 连接数据
    • 连接方式

      可插拔

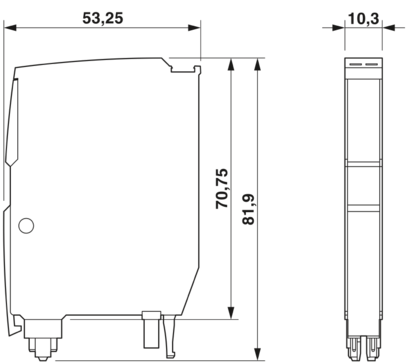

  • 尺寸
    • 宽度

      10.3 mm

    • 高度

      53.25 mm

    • 深度

      81.9 mm

  • 材料规格
    • 颜色

      浅灰 (RAL 7035)

    • 阻燃等级，符合UL 94

      V-0

    • 绝缘材料

      PA 6.6+GV 20 %

    • 外壳材料

      PA 6.6+GV 20 %

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 保护电路
    • 动作方向

      Line-Earth Ground

    • 最大持续电压Uc

      230 V DC

    • 最大持续电压Uc

      264 V AC

    • 额定电流

      10 A AC (80 °C / 10 A AC C)

    • 额定电流

      6 A DC (80 °C / 6,3 A DC F)

    • 额定电流

      10 A DC (80 °C / 10 A DC D01 gR)

    • UC时，有效工作电流IC

      ≤ 1 µA

    • 残流IPE

      ≤ 2 µA

    • 总放电电流ITotal (8/20) µs

      6 kA

    • 电压保护水平Up（线-地）

      ≤ 1.4 kV (C1 - 1,5 kV / 750 A)

    • 电压保护水平Up（线-地）

      ≤ 1.4 kV (C2 - 6 kV / 3 kA)

    • 电压保护水平Up（线-地）

      ≤ 1.5 kV (C3 - 50 A)

    • 响应时间tA（线芯-地）

      ≤ 100 ns

    • 输入衰减 aE，非对称。

      典型值 0.3 dB (≤ 60 MHz/150 Ω)

    • 截止频率fg(3 dB)，非对称。150 Ω系统中（信号接地）

      典型值 60 MHz

    • 容量（线-信号地）

      典型值 20 pF

    • 电涌保护故障报警

      带可视状态指示窗口

    • 需要的最大备用保险丝

      10 A AC (C)

    • 需要的最大备用保险丝

      6.3 A DC (F)

    • 需要的最大备用保险丝

      10 A DC (D01 gR)

    • 冲击耐受力（线-地）

      C1 - 1,5 kV / 750 A

    • 冲击耐受力（线-地）

      C2 - 6 kV / 3 kA

    • 冲击耐受力（线-地）

      C3 - 50 A

    • 冲击耐受力（线-地）

      D1 - 500 A

    • 脉冲复位时间（导线-接地）

      ≤ 30 ms

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      5g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 冲击力（运行）

      10g (半正弦 / 8 ms / 3x ±X，±Y，±Z)

    • 冲击力（运行）

      5g (半正弦 / 30 ms / 3x ±X，±Y，±Z)

    • 振动（操作）

      0,58g (5 ... 150 Hz / 5 h / X, Y, Z)

    • 振动（操作）

      1g (5 ... 2000 Hz / 5 h / X, Y, Z)

  • 标准和规范
    • 标准/规格

      IEC 61643-21

    • 注意事项

      2000 + 勘误 2001 + A1:2008, 修改 + A2:2012

    • 标准/规格

      EN 61643-21

    • 注意事项

      2001 + A1:2009 + A2:2013

  • 安装
    • 安装类型

      安装在基座上
