22.5 mm
140.4 mm
92.4 mm
EMC:A类产品,参见下载区内的制造商声明
纤维增强型聚碳酸酯
铝/钢板DC01

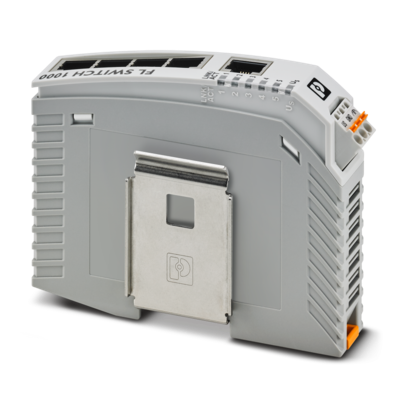

DIN导轨安装
8
RJ45
自适应和自交叉
10/100 MBit/s
以太网RJ45双绞线
100 m (每个分段)
数据接收,链接状态
8 (RJ45端口)
交换机

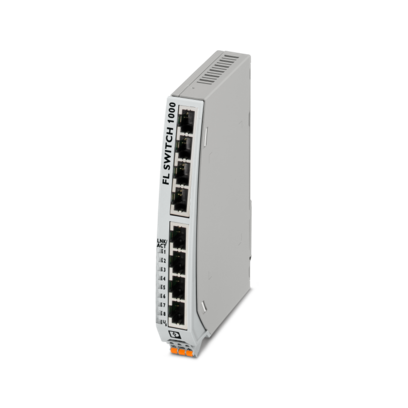

Unmanaged Switch 1000
133.6 年数 (MIL-HDBK-217F标准,温度 25°C,占空比100%)
1254 年数 (SN 29500标准,温度25°C,占空比21%)
1203.8 年数 (Telcordia标准,温度25°C,21%运作周期(一周5天,一天8小时))
扩展的温度范围
非管理型交换机
自适应
存储和转发交换模式
Conformance-Class A
2k

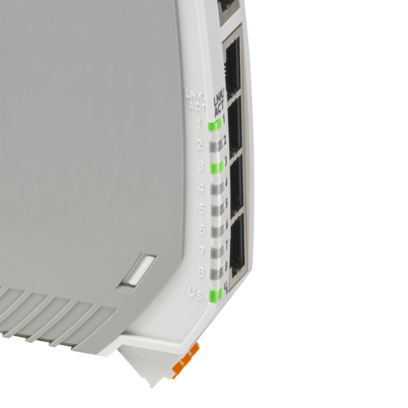

LED: US,每个端口的连接和活动
100 BASE-TX/100BASE-FX (IEEE 802.3u)
服务质量(QoS)优先级划分 (IEEE 802.1p)
节能高效型以太网 (IEEE 802.3az)
10Base-T (IEEE 802.3)
非管理型交换机
自适应
存储和转发交换模式
1.53 W (24 V DC)
铜缆
24 V
24 V AC (50/60 Hz)
9 V DC ... 32 V DC
18 V AC ... 30 V AC (50/60 Hz)
通过 COMBICON,可连接导线最大横截面 2.5 mm²
3.6 VPP (在允许的电压范围内)
57 mA (用于 9 V DC)
26 mA (24 V DC)
直插式弹簧连接
0.2 mm² ... 2.5 mm²
0.2 mm² ... 2.5 mm²
24 ... 12
10 mm
IP30
-40 °C ... 75 °C
-40 °C ... 85 °C
2000 m (最大)
5 % ... 95 % (无冷凝)
5 % ... 95 % (无冷凝)
30g (EN 60068-2-27)
符合IEC 60068-2-6: 5g,150 Hz
79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减)
79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减)
标题47第15部分B子部分:2018 A类
符合2014/30/EU电磁兼容指令
EN 61000-6-2 EN 61000-4-2 (ESD) 标准 B
EN 61000-6-2 EN 61000-4-3(电磁场) 标准 A
EN 61000-6-2 EN 61000-4-4(EFT脉冲) 标准 A
EN 61000-6-2 EN 61000-4-5(过电压) 标准 B
EN 61000-6-2 EN 61000-4-6(线路噪音屏蔽) 标准 A
EN 61000-6-2 EN 61000-4-8(电磁场) 标准 A
EN 61000-6-2 级 A
EN 61000-6-2:2019
EN_61000-6-4:2019
非管理型交换机
自适应
存储和转发交换模式
LED: US,每个端口的连接和活动
