首页/供电、充电及保护/电动汽车充电技术/交流充电枪/AC充电电缆
  • AC充电电缆-EV-T2G3C-3AC32A-15,0M6,0ESBK01
  • AC充电电缆-EV-T2G3C-3AC32A-15,0M6,0ESBK01
  • AC充电电缆-EV-T2G3C-3AC32A-15,0M6,0ESBK01
  • AC充电电缆-EV-T2G3C-3AC32A-15,0M6,0ESBK01
  • AC充电电缆-EV-T2G3C-3AC32A-15,0M6,0ESBK01

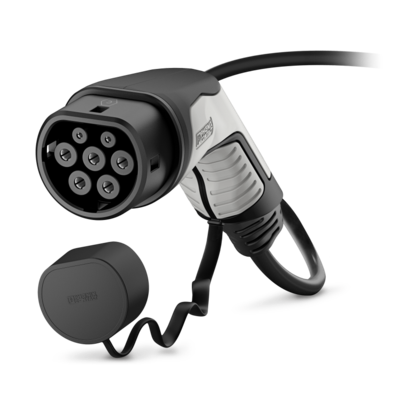

AC充电电缆

EV-T2G3C-3AC32A-15,0M6,0ESBK01

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1047633
无现货
起订量： 1
预计货期：  实际交期请联系客服

CHARX connect comfort，2类，交流充电枪， 32 A 永久， 480 V AC，配备车辆充电连接器和自由出线端， 电缆: 15 m，黑色，直头，带保护盖， 外壳: 黑色， 灰色，菲尼克斯电气标识，注意：信号传输取决于电缆长度，并可能受到不利的影响。，IEC 62196-2，用于通过欧标车辆充电插座以交流电 (AC) 为电动汽车 (EV) 充电

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      充电电缆的颜色外观和光泽度可能存在差异。

  • 产品属性
    • 产品类型

      AC充电电缆

    • 产品系列

      CHARX connect comfort

    • 应用

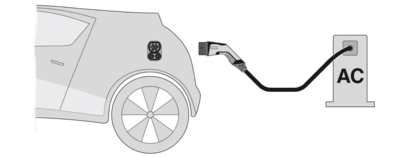

      用于通过欧标车辆充电插座以交流电 (AC) 为电动汽车 (EV) 充电

    • 应用

      安装在电动汽车充电站(EVSE)上

    • 型号

      交流充电枪

    • 型号

      配备车辆充电连接器和自由出线端

    • 外型

      带保护盖

    • 贴标

      菲尼克斯电气标识

    • 充电模式

      模式 3，方案 C

    • 充电标准

      2类

    • 定制型

      根据客户要求提供

  • 电气特性
    • 信号传输类型

      脉冲宽度调节

    • 连接方法方面的注意事项

      压接连接，不能断开

    • 的编码

      220 Ω (在PE和PP之间)

    • 充电电流类型

      3相交流

    • 充电功率

      26.6 kW (三相)

    • 充电电流

      32 A AC (三相)

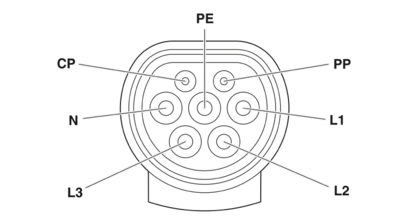

    • 功率触点

    • 数目

      5 (L1, L2, L3, N, PE)

    • 额定电压

      480 V AC

    • 额定电流

      32 A

    • 信号触点

    • 数目

      2 (CP, PP)

    • 额定电压

      30 V AC

    • 额定电流

      2 A

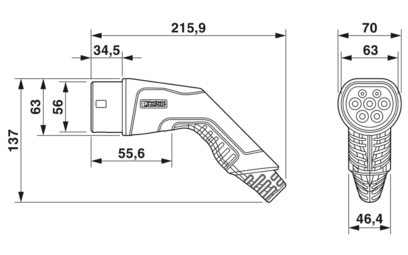

  • 尺寸

    • 车辆充电连接器

    • 宽度

      70 mm

    • 高度

      137 mm

    • 深度

      215.9 mm

  • 材料规格
    • 颜色 (外壳)

      黑色 (9005)

    • 颜色 (手柄区)

      灰色 (7042)

    • 颜色 (前面板)

      黑色 (9005)

    • 颜色 (保护盖)

      黑色 (9005)

    • 颜色 (电缆)

      黑色 (9005)

    • 标识材料 (车辆充电连接器)

      塑料

    • 标识材料 (电缆外护套)

      TPE-U

    • 标识材料 (触点表面)

      银色

  • 电缆/电线
    • 电缆长度

      15 m

    • 接线标准/规范

      prEN 50620/DIN EN 50620

    • 接线认证

      VDE

    • 电缆重量

      最大 505.00 kg/km

    • 光缆类型

      5 级

    • 光缆类型

      直头

    • 电缆结构

      5 x 6.0 mm² + 1 x 0.5 mm²

    • 电缆外径

      17.00 mm ±0.4 mm

    • 外护套，材料

      TPE-U

    • 保护层剥线长度

      70 mm ±5 mm

    • 剥线长度

      70 mm ±5 mm

    • 电缆电阻

      ≤ 0.0033 Ω/m (基于电源核心，在20°C的环境温度下)

    • 弯曲半径

      最小 127.5 mm (7.5x 直径)

  • 机械特性

    • 机械参数

    • 插／拔周期

      > 10000

    • 插入力

      < 100 N

    • 拔出力

      < 100 N

  • 环境和真实条件

    • 环境条件

    • 保护等级 (车辆充电连接器)

      IP44 (已插入；在已插入且运行就绪的状态下，只有当两个插拔式元件都是菲尼克斯电气原装产品或者是适当的符合标准要求的产品时，才能确保达到所需的防护等级)

    • 保护等级 (保护盖)

      IP54

    • 环境温度（运行）

      -40 °C ... 50 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      5000 m (海平面以上)

  • 标准和规范

    • 根据标准进行连接

    • 规范电缆长度限制

      注意：信号传输取决于电缆长度，并可能受到不利的影响。

    • 规范电缆长度限制

      因此，必须在充电站的整体系统中对电缆容量进行评估，不得超过3100 pF（IEC 61851-1，附录A，表A.2，说明d）。

    • 规范电缆长度限制

      在电缆长度超过10 m的情况下，无法保证达到符合ISO 15118标准要求的无干扰V2G通信（ISO IEC 15118-3，A.11.3，表A.11）。

    • 规范电缆长度限制

      在美国，如果电缆长度超过7.5 m (IEC 61851-1)，则需要进行电缆管理。

    • 标准

    • 标准/规程

      IEC 62196-2
