首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/1+2 类特殊组合式电涌保护器
  • 1+2 类特殊组合式电涌保护器-FLT-SEC-T1+T2-2IT-350/25-FM
  • 1+2 类特殊组合式电涌保护器-FLT-SEC-T1+T2-2IT-350/25-FM
  • 1+2 类特殊组合式电涌保护器-FLT-SEC-T1+T2-2IT-350/25-FM
  • 1+2 类特殊组合式电涌保护器-FLT-SEC-T1+T2-2IT-350/25-FM

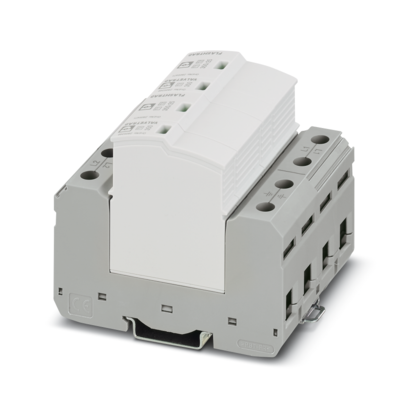

1+2 类特殊组合式电涌保护器

FLT-SEC-T1+T2-2IT-350/25-FM

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1044388
无现货
起订量： 1
预计货期：  实际交期请联系客服

插拔式防雷和电涌保护器组合，符合1+2类/I+II级，用于2相电源网络，隔离运行（L1、L2、PE）。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      如果低电压设备的外露可导电部件（部分）已连接到变电站的接地连接上（高压变电站的接地连接与低压设备部件相互连接。RE = RA，根据IEC 60364-4-442 / VDE 0100-442图44D/示例a)，则仅能用于L-PE间的IT系统。

  • 产品属性
    • 产品类型

      组合电涌保护器

    • 产品系列

      SEC Family

    • IEC 类别

      I + II

    • IEC 类别

      T1 + T2

    • EN类型

      T1 + T2

    • IEC 电源系统

      IT

    • 类型

      DIN导轨模块，分体式，可分离

    • 电涌保护故障报警

      可视状态指示窗口和远程遥信报警触点

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

    • 指示器/远程信号发送

    • 连接名称

      远程遥信报警触点

    • 切换功能

      转换触点

    • 标称工作电压

      12 V AC ... 250 V AC

    • 标称工作电压

      125 V DC (200 mA DC)

    • 操作电流

      10 mA AC ... 1 A AC

    • 操作电流

      1 A DC (30 V DC)

  • 连接数据
    • 连接方式

      螺钉连接端子

    • 螺纹

      M5

    • 紧固扭矩

      4.5 Nm

    • 剥线长度

      18 mm

    • 柔性导线横截面

      2.5 mm² ... 35 mm²

    • 刚性导线横截面

      2.5 mm² ... 35 mm²

    • 可连接导向横截面 AWG

      13 ... 2

    • 连接方式

      叉形电缆端头

    • 柔性导线横截面

      1.5 mm² ... 16 mm²

    • 远程遥信报警触点

    • 连接方式

      采用COMBICON直插式/螺钉连接

    • 螺纹

      M2

    • 紧固扭矩

      0.25 Nm

    • 剥线长度

      7 mm

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm²

    • 刚性导线横截面

      0.14 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

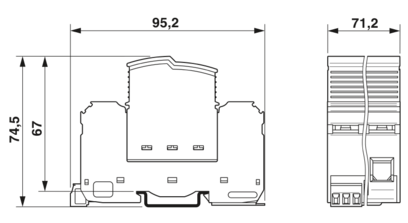

  • 尺寸
    • 宽度

      71.2 mm

    • 高度

      95.2 mm

    • 深度

      74.5 mm

    • 水平针距

      4 分区

  • 材料规格
    • 颜色 (针式连接器)

      浅灰 (RAL 7035)

    • 颜色 (基本元件)

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA6.6-FR 20% GF

    • 绝缘材料

      PBT-FR

    • 材料组

      I

    • 外壳材料

      PA 6.6-FR 20 % GF

    • 外壳材料

      PBT-FR

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 保护电路
    • 保护通道

      L-PE

    • 保护通道

      L-L

    • 动作方向

      2L-PE

    • 额定电压 UN

      240 V AC (IT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续工作电压UC (L-PE)

      350 V AC

    • 额定负载电流IL

      125 A (< 55 °C)

    • 残流IPE

      ≤ 0.5 mA

    • 标称放电电流In（8/20）µs

      25 kA

    • 冲击放电电流（10/350）µs，充电

      12.5 As

    • 冲击放电电流（10/350）µs，比能

      160 kJ/Ω

    • 冲击放电电流（10/350）µs，峰值limp

      25 kA

    • 额定断开续流值 Ifi (L-PE)

      25 kA (264 V AC)

    • 额定断开续流值 Ifi (L-PE)

      3 kA (350 V AC)

    • 额定短路电流ISCCR

      25 kA (264 V AC)

    • 额定短路电流ISCCR

      3 kA (350 V AC)

    • 电压保护水平Up (L-L)

      ≤ 1.5 kV (L1-L2)

    • 电压保护水平Up (L-PE)

      ≤ 2.8 kV (L1-PE)

    • 电压保护水平Up (L-PE)

      ≤ 1.5 kV (L2-PE)

    • 残压Ures（L-L）

      ≤ 1.5 kV (在In / L1-L2时)

    • 残压Ures（L-L）

      ≤ 1.2 kV (在10 kA / L1-L2时)

    • 残压Ures（L-L）

      ≤ 1 kV (在5 kA / L1-L2时)

    • 残压Ures（L-L）

      ≤ 0.9 kV (在3 kA / L1-L2时)

    • 残压Ures (L-PE)

      ≤ 2.8 kV (在In / L1-PE时)

    • 残压Ures (L-PE)

      ≤ 2.4 kV (在10 kA / L1-PE时)

    • 残压Ures (L-PE)

      ≤ 2 kV (5 kA / L1-PE)

    • 残压Ures (L-PE)

      ≤ 1.8 kV (在3 kA / L1-PE时)

    • 残压Ures (L-PE)

      ≤ 1.5 kV (在In / L2-PE时)

    • 残压Ures (L-PE)

      ≤ 1.2 kV (在10 kA / L2-PE时)

    • 残压Ures (L-PE)

      ≤ 1 kV (5 kA / L2-PE)

    • 残压Ures (L-PE)

      ≤ 0.9 kV (在3 kA / L2-PE时)

    • UT下的TOV动作（L-PE）

      415 V AC (5 秒 / 耐受模式)

    • 响应时间tA

      ≤ 25 ns

    • 最大备用保险丝，带有V型连接线

      125 A (gG)

    • 最大备用保险丝，带有支线接线

      315 A (gG)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (仅在使用了所有连接位的情况下)

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      5g (5 - 500 Hz/2.5 h/X, Y, Z)

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • EN 61643-11

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012

  • 安装
    • 安装类型

      DIN导轨： 35 mm
