首页/其他/其他/其他/总线电缆
  • 总线电缆-总线电缆-VS-FSDBPS-IP20-93G-LI/2,0
  • 总线电缆-总线电缆-VS-FSDBPS-IP20-93G-LI/2,0
  • 总线电缆-总线电缆-VS-FSDBPS-IP20-93G-LI/2,0
  • 总线电缆-总线电缆-VS-FSDBPS-IP20-93G-LI/2,0
  • 总线电缆-总线电缆-VS-FSDBPS-IP20-93G-LI/2,0

总线电缆

总线电缆-VS-FSDBPS-IP20-93G-LI/2,0

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1419146
无现货
起订量： 1
预计货期：  实际交期请联系客服

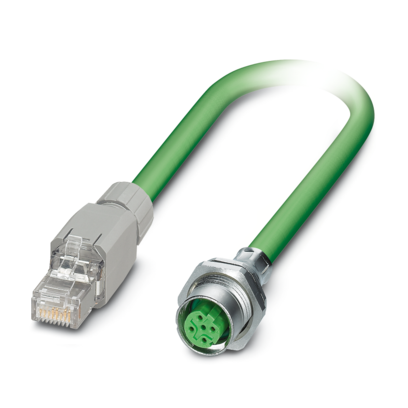

EtherCAT®预制电缆，屏蔽，星绞四线组，AWG 22绞线（7芯），RAL 6018（黄绿），4芯M12 SPEEDCON孔式插座转RJ45/IP20插头，长度： 2m

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 安装

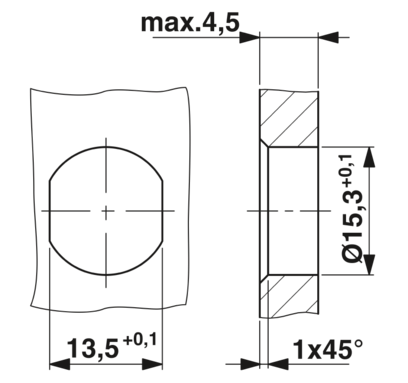

    • 安装类型

      板后/螺钉安装

  • 产品属性
    • 产品类型

      圆形连接器（设备侧）

    • 传感器类型

      EtherCAT®

    • 位数

      4

    • 出线口编号

      1

    • 屏蔽

      有

    • 电缆出口

      直头

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

    • 外护套，材料

      PVC

    • 导线材料

      镀锡铜绞线

  • 电气特性
    • 传输介质

      铜缆

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 100

  • 连接器

    • 连接1

    • 类型

      暗装孔式连接器 直头 M12

    • 锁定类型

      SPEEDCON

    • 防插错编码类型

      A

    • 保护等级

      IP65/IP67

    • 连接2

    • 类型

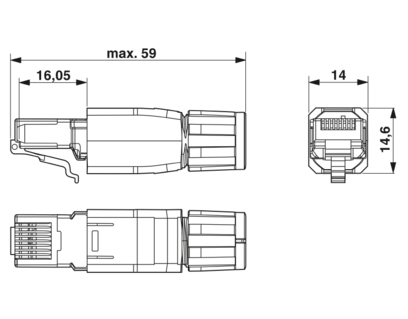

      插头 直头 RJ45

    • 保护等级

      IP20

  • 电缆/电线
    • 电缆长度

      2.00 m

    • PROFINET PVC绞线CAT5 [93B]

    • 电缆重量

      67 kg/km

    • UL AWM

      21694

    • 位数

      4

    • 屏蔽

      有

    • 光缆类型

      PROFINET PVC绞线CAT5 [93B]

    • 导线结构

      1x4xAWG22/7，SF/TQ

    • 信号运行时间

      5.3 ns/m

    • 信号速度

      0.66 c

    • 导线结构 信号线

      7x 0.25 mm

    • AWG，信号线

      22

    • 导线横截面

      4x 0.34 mm²

    • 线径，包括绝缘层

      1.55 mm

    • 电缆外径

      6.50 mm ±0.2 mm

    • 外护套，材料

      PVC

    • 外护套，颜色

      绿色RAL 6018

    • 导线材料

      镀锡铜绞线

    • 导线绝缘材料

      PE

    • 单线，颜色

      白色，黄色，蓝色，橙色

    • 厚度，外部护套

      大约 0.90 mm

    • 总绞线

      星绞四线组

    • 光缆屏蔽盖板

      85 %

    • 绝缘电阻

      ≥ 500 MΩ*km

    • 耦合电阻

      ≤ 20.00 mΩ/m (10 MHz)

    • 回路电阻

      ≤ 120.00 Ω/km

    • 波阻抗

      100 Ω ±15 Ω (100 MHz)

    • 额定电压，电缆

      600 V

    • 线芯测试电压／线芯

      2000 V (50 Hz，1 min)

    • 线芯测试电压／屏蔽

      2000.00 V (50 Hz，1 min)

    • 最小弯曲半径，固定安装

      3 x D

    • 最小弯曲半径，活动安装

      7 x D

    • 最小弯曲半径，固定式安装

      20 mm

    • 最小弯曲半径，移动式安装

      46 mm

    • 近端串扰衰减 (NEXT)

      80 dB (1 MHz)

    • 近端串扰衰减 (NEXT)

      76 dB (4 МHz)

    • 近端串扰衰减 (NEXT)

      70 dB (10 MHz)

    • 近端串扰衰减 (NEXT)

      65 dB (16 MHz)

    • 近端串扰衰减 (NEXT)

      63 dB (20 МHz)

    • 近端串扰衰减 (NEXT)

      60 dB (31.25 МHz)

    • 近端串扰衰减 (NEXT)

      55 dB (62.5 МHz)

    • 近端串扰衰减 (NEXT)

      50 dB (100 MHz)

    • 屏蔽衰减

      2.1 dB (1 MHz)

    • 屏蔽衰减

      4 dB (4 МHz)

    • 屏蔽衰减

      6.3 dB (10 MHz)

    • 屏蔽衰减

      8 dB (16 MHz)

    • 屏蔽衰减

      9 dB (20 МHz)

    • 屏蔽衰减

      11.4 dB (31.25 МHz)

    • 屏蔽衰减

      16.5 dB (62.5 МHz)

    • 屏蔽衰减

      21.3 dB (100 MHz)

    • 阻燃

      符合UL 1685（CSA FT 4）

    • 阻油性

      一定程度上可防油

    • 其它防护功能

      防紫外线 (符合UL 1581，第 1200部分)

    • 环境温度（运行）

      -40 °C ... 70 °C (电缆，固定式安装)

    • 环境温度（运行）

      -40 °C ... 70 °C (电缆，活动式安装)

    • 环境温度（安装）

      -20 °C ... 60 °C

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (RJ45连接器)

    • 保护等级

      IP67 (M12插头式连接器)

    • 保护等级

      IP20

    • 环境温度（运行）

      -10 °C ... 60 °C (电缆，固定式安装)

    • 环境温度（运行）

      -5 °C ... 50 °C (电缆，活动式安装)
